Гео-виджет¶

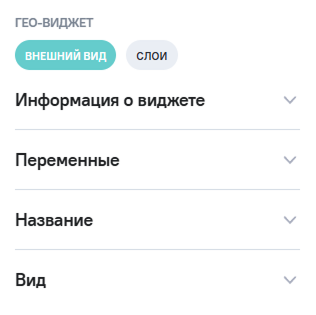

При переходе на вкладку Внешний вид для виджета Гео-виджет отображаются следующие настройки:

Информация о виджете¶

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация.

Перечень всех настроек блока Информация о виджете:

Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;
текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Название¶

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет управлять заголовком в просмотре виджета по ссылке (внутренней или публичной).

Перечень всех настроек блока Название:

Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;
Начертание - кнопки:
- жирный - значение по умолчанию;
- курсив;
- подчеркнутый;
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид¶

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет указать настройки цвета и шрифта виджета. Данный блок полезен для приведения виджетов в информационной панели к единому стилю.

Перечень всех настроек блока Вид:

Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;
Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Слои¶

На вкладке Слои выполняется настройка способа отображения гео-объектов. Слой соответствует полю из блока Группы-строки в структуре виджета. В текущей реализации используется первый слой.

Для слоя доступны:

Тип - выбор способа отображения гео-объектов: Точка, Полигон или Тепловая карта;
настройки выбранного типа отображения;
Показатель - выбор агрегата, который используется для отображения значения слоя и подсказки при наведении.

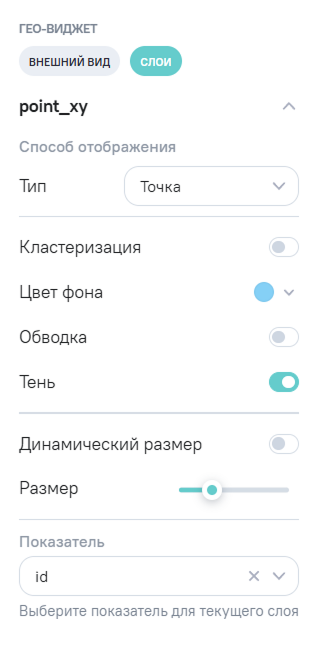

Точка¶

Тип отображения Точка используется для вывода гео-объектов в виде точек на карте.

Перечень настроек:

Кластеризация - включает или выключает объединение близко расположенных точек в кластеры. По умолчанию выключена;
Цвет фона - цвет точки;
Обводка - включает или выключает обводку точки. По умолчанию включена;
Цвет обводки - цвет обводки точки. По умолчанию используется белый цвет;
Ширина обводки - ширина обводки точки. По умолчанию значение 2;
Тень - включает или выключает тень точки. По умолчанию включена.

В подразделе Размер доступны:

Динамический размер - включает или выключает изменение размера точки по выбранному показателю. По умолчанию включен;
Минимальный - минимальный размер точки;
Максимальный - максимальный размер точки;
Размер - фиксированный размер точки. Настройка отображается, если Динамический размер выключен;
Показатель - агрегат, по которому определяется динамический размер точки. При первом включении динамического размера автоматически подставляется первый агрегат из структуры виджета.

Масштаб и координаты карты автоматически определяются при первом получении данных. При дальнейшем изменении настроек слоя текущие масштаб и координаты сохраняются.

Кластеры¶

Если для типа Точка включена настройка Кластеризация, для слоя дополнительно доступны настройки кластеров:

Формат - внешний вид кластера: монотонный или секторы. В формате монотонный цвет обводки задается вручную. В формате секторы обводка кластера формируется по цветам точек внутри кластера;
Шрифт - шрифт значения внутри кластера. По умолчанию используется шрифт из блока настроек Вид;
Начертание - начертание значения внутри кластера;
Размер - размер текста значения внутри кластера. По умолчанию значение 13;
Цвет текста - цвет значения внутри кластера;
Заливка - цвет заливки внутри кластера;
Обводка - включает или выключает обводку кластера. По умолчанию включена;
Цвет обводки - цвет обводки кластера. Настройка отображается только для формата монотонный;
Ширина обводки - ширина обводки кластера. По умолчанию значение 2;
Тень - включает или выключает тень кластера. По умолчанию включена.

Полигон¶

Тип отображения Полигон используется для вывода гео-объектов в виде областей.

Перечень настроек:

Цвет заливки - цвет заливки полигона;
Прозрачность - прозрачность заливки полигона. По умолчанию значение 40%;
Обводка - включает или выключает обводку полигона. По умолчанию включена;
Цвет обводки - цвет обводки полигона. По умолчанию используется белый цвет;
Ширина обводки - ширина обводки полигона. По умолчанию значение 2.

Тепловая карта¶

Тип отображения Тепловая карта используется для визуализации плотности гео-объектов на карте.

Перечень настроек:

Тип градиента - выбор способа настройки градиента: из справочника градиентов или вручную;

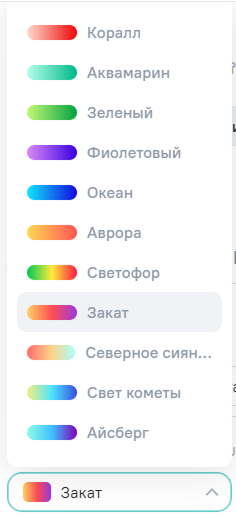

Библиотека градиентов - выбор преднастроенного градиента. Настройка отображается при выборе градиента из справочника. По умолчанию используется градиент Закат;
Цвет - ручная настройка цветов градиента. Настройка отображается при выборе ручного градиента;
Инвертировать - меняет направление цветов градиента.

При увеличении масштаба тепловая карта может отображать точки. Для точек используются настройки цвета, обводки, тени и размера:

Цвет фона - цвет точки;
Обводка - включает или выключает обводку точки. По умолчанию включена;
Цвет обводки - цвет обводки точки. По умолчанию используется белый цвет;
Ширина обводки - ширина обводки точки. По умолчанию значение 2;
Тень - включает или выключает тень точки. По умолчанию включена.

При отдалении карты применяется первый цвет выбранного градиента. При приближении карты применяется цвет фона точки.
