Пузырьковая диаграмма¶

Данный тип диаграммы имеет разновидности:

Точечная диаграмма - показывает связь между значениями X и Y, объединяя их в отдельные точки данных;
Пузырьковая диаграмма - отображает трехмерные данные в двумерном пространстве, где точки данных заменены пузырьками, причем их размер служит дополнительным (третьим) измерением данных. В дополнение к значениям X и значениям Y, наносимым на точечную диаграмму, на пузырьковой диаграмме показаны также значения Z (размер).

Пузырьковая диаграмма часто используется для представления финансовых данных. Пузырьки разных размеров позволяют визуально выделить конкретные значения.

Тип виджета Пузырьковая диаграмма устанавливается при нажатии на кнопку на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.

Построение виджета¶

В общем плане для построения данного виджета:

Х - диапазон значений с определенным шагом, полученный из агрегированных данных. Значения числовые или категориальные данные;
У - диапазон значений с определенным шагом, полученный из агрегированных данных. Значения числовые или категориальные данные;
Z - значение, преобразованное в диаметр пузырька на графике - для вычисления относительного размера точек диаграммы. Значение не требуется для построения точечной диаграммы.

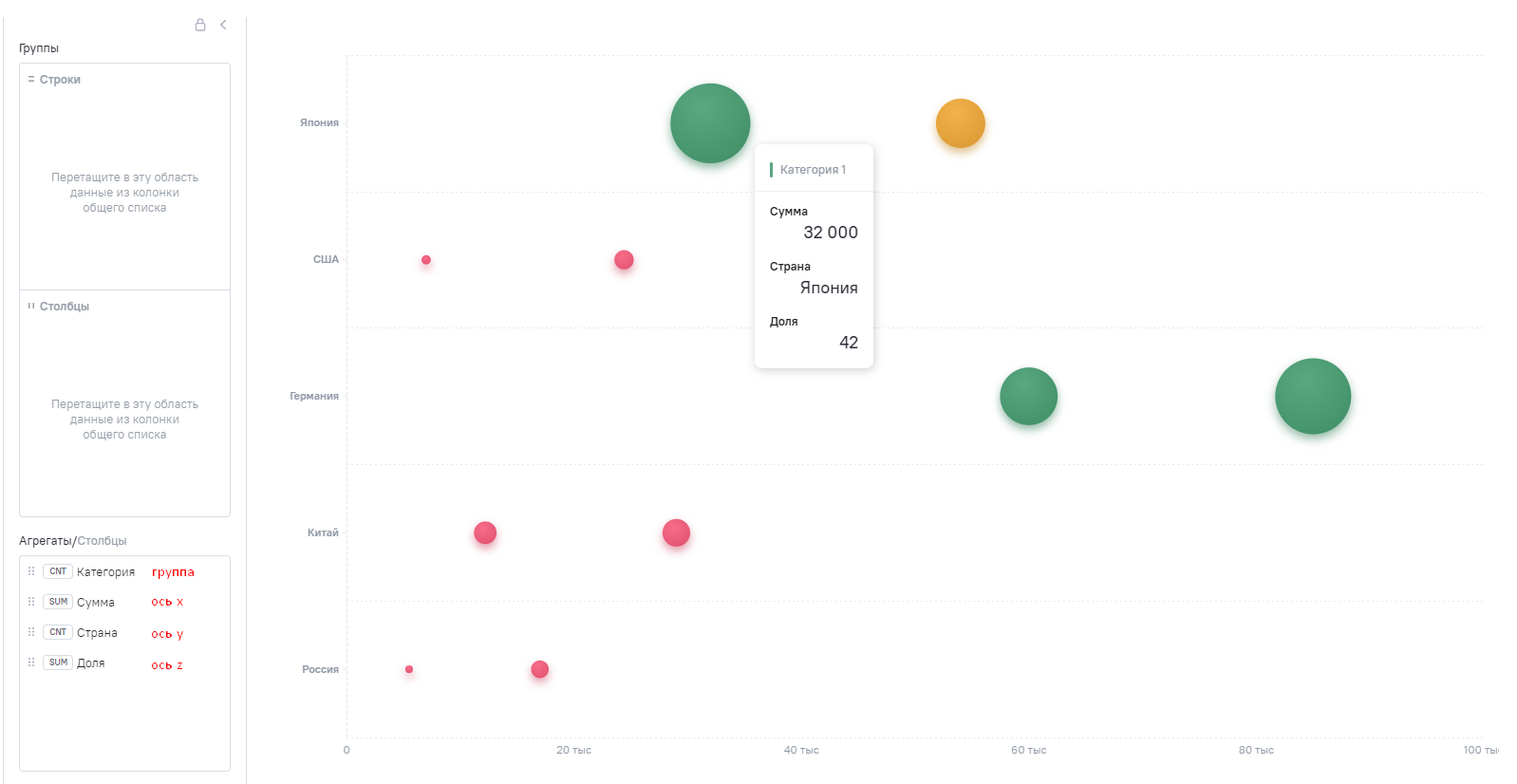

Для данного типа виджета по данным без группировок. Построение диаграммы на основе данных без группировок:
- первое поле модели, включенное в область столбцов виджета, используется для формирования групп;
Количество выводимых группировок в виджете не более 1000.
- второе поле модели, включенное в область столбцов виджета, используется для формирования оси X;
- третье поле модели, включенное в область столбцов виджета, используется для формирования оси Y;
- четвертое поле модели, включенное в область столбцов виджета, используется для формирования оси Z. Используется только для построения пузырьковой диаграммы и определяет размер пузырька;

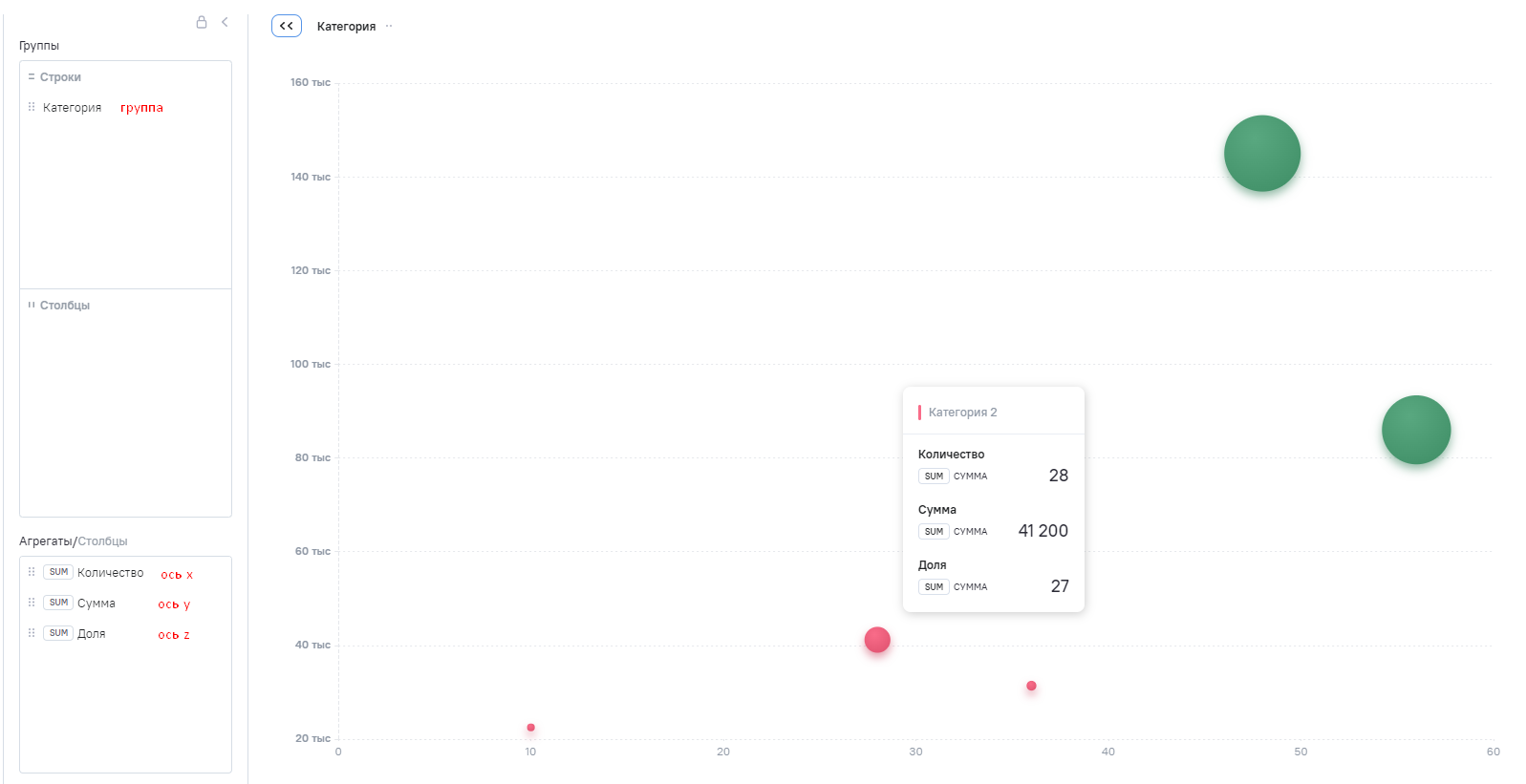

Для данного типа виджета по агрегатам с группировкой по группам строк:
- поле модели, включенное в область групп-строк виджета, используется для формирования групп;
Количество выводимых группировок в виджете не более 1000.
- первое поле модели, включенное в область столбцов виджета, используется для формирования оси X;
- второе поле модели, включенное в область столбцов виджета, используется для формирования оси Y;
- третье поле модели, включенное в область столбцов виджета, используется для формирования оси Z. Используется только для построения пузырьковой диаграммы и определяет размер пузырька;

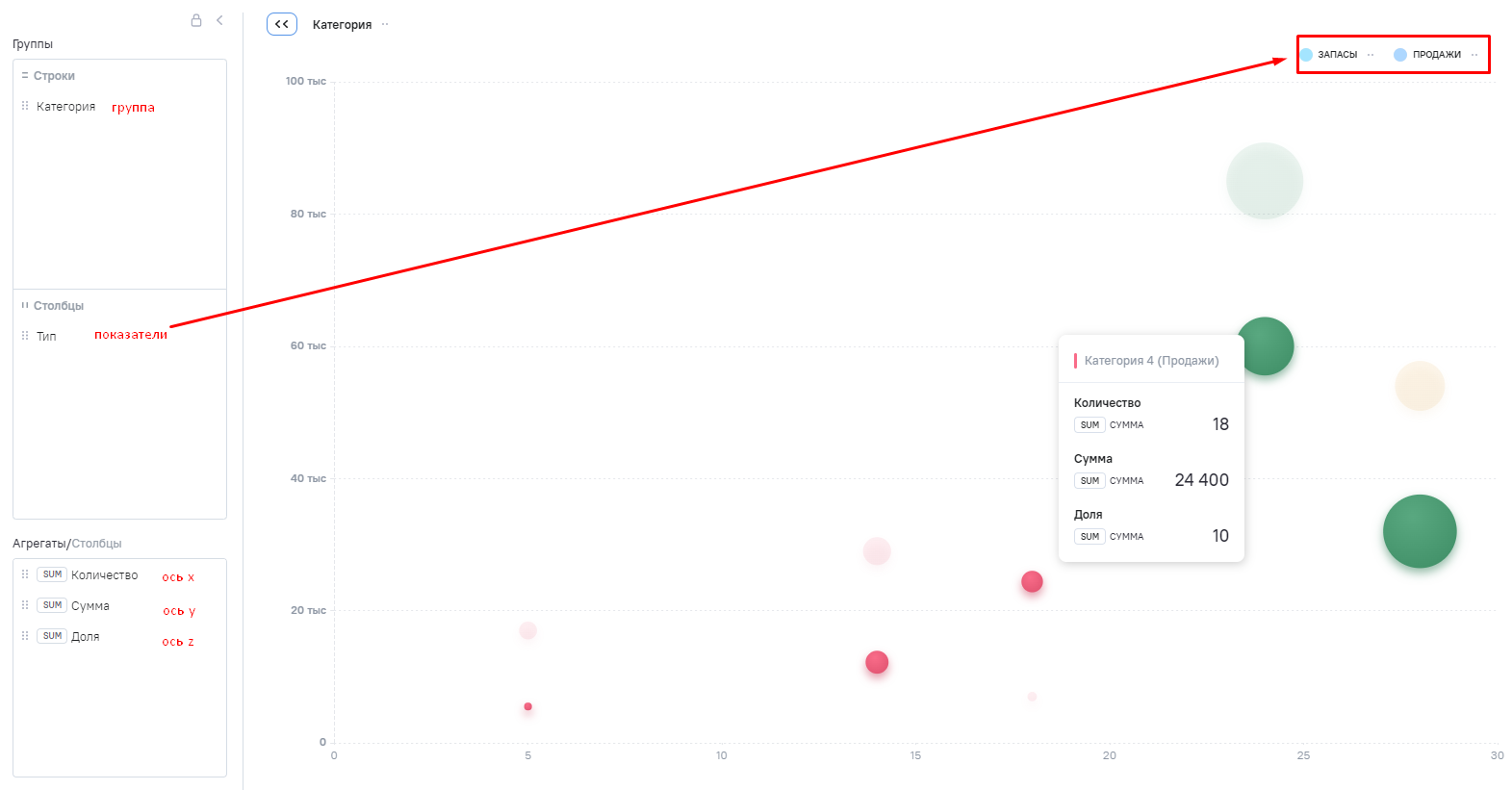

Для данного типа виджета по агрегатам с группировкой по группам строк и столбцов:
поле модели, включенное в область групп-строк виджета, используется для формирования групп;

Количество выводимых группировок в виджете не более 1000.
- поле модели, включенное в область групп-столбцов виджета, используется для формирования показателей;
- первое поле модели, включенное в область столбцов виджета, используется для формирования оси X;
- второе поле модели, включенное в область столбцов виджета, используется для формирования оси Y;
- третье поле модели, включенное в область столбцов виджета, используется для формирования оси Z. Используется только для построения пузырьковой диаграммы и определяет размер пузырька;

Возможности¶

Для данного типа виджета интерфейс предоставляет следующие возможности:

настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;

настройка сортировки точек/пузырьков диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;

выбор цвета для групп, агрегатов (оси Y или Z) и показателей (группы-столбцы) на вкладке Форматирование настроек поля.Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;

настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;

настройка внешнего вида виджета на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
- Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация;

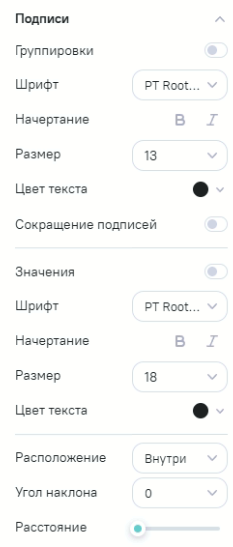

- Подписи - отображение подписей виджета для каждого показателя или группы показателей;
- Группировка значений - настройки групп значений виджета;

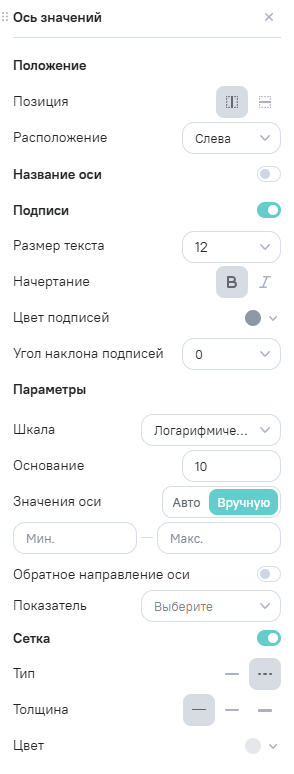

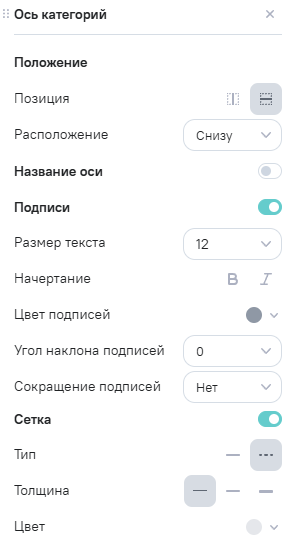

- Оси - настройки горизонтальной и вертикальной оси виджета;
- Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
- Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
- Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);

изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей (столбцов);

изменение сортировки по возрастанию или убыванию на основании значений группировок;

изменение сортировки по возрастанию или убыванию значений показателей;

просмотр детальной информации (значения показателей по осям X, Y, Z) при наведении курсора мыши на выбранный пузырёк/точку. В детальной информации отображается вид агрегации значения на диаграмме;

изменение масштаба горизонтальной оси с помощью прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне. После первичного увеличения масштаба на виджете появляется элемент прокрутки;

включение\отключение демонстрации отдельных показателей с автоматическим масштабированием по горизонтальной оси. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка для раскрытия списка остальных показателей;

проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка Назад. Возврат к самому верхнему уровню группировки доступен по кнопке ;
