Добавление новой информационной панели

Добавление новой информационной панели доступно:

• в режиме работы с объектами раздела Виджеты;

• в реестре объектов информационных панелей с помощью кнопки Добавить;

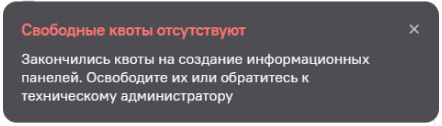

Добавление панели может быть заблокировано, если квоты на создание панелей закончились. Количество квот определяется лицензией с ограничениями по количеству активных объектов.

Также добавление новой панели может быть недоступно, если один из пользователей занял квоты, а второй пользователь в это время находился в этом же разделе.

• копированием существующей информационной панели с помощью кнопки Клонировать.

Клонирование панели может быть заблокировано, если квоты на создание панелей закончились. Количество квот определяется лицензией с ограничениями по количеству активных объектов.

После создания информационной панели:

• панель сохраняется в общем списке доступных пользователю панелей первой строкой списка. Список упорядочен по убыванию Даты изменения;

• панели устанавливается наименование по умолчанию Новая панель;

Система позволяет создавать панели с одинаковыми названиями, поэтому рекомендуется переименование панели. Наименование панели может отражать её назначение и уникальность.

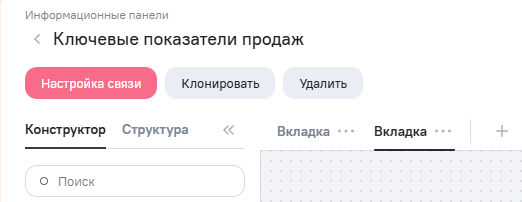

• открывается окно редактирования панели.

Основными действиями при создании информационной панели являются:

• выбор или создание аналитических виджетов для использования на панели;

• создание системных виджетов: фильтры, кнопки, контейнеры, изображения, переменные, текста;

• организация их размещения на поле информационной панели, работа со слоями;

• настройка отображения виджетов;

• настройка взаимосвязи виджетов.

Добавление ранее созданных виджетов

В окне информационной панели список доступных для включения в нее аналитических виджетов отображается слева на вкладке Конструктор.

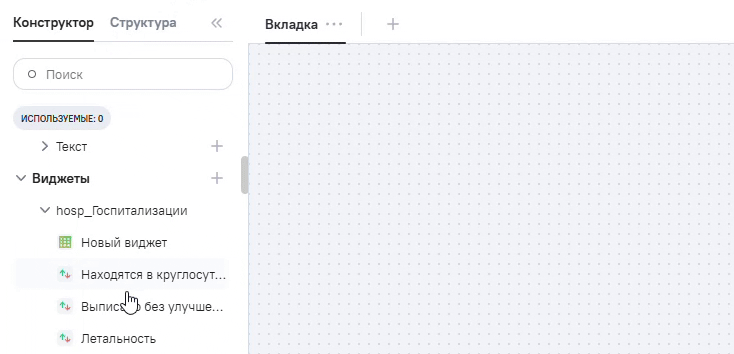

Добавить ранее созданный виджет на панель можно переносом с вкладки Конструктор с помощью drag-and-drop в рабочую область панели.

Также можно создать новый виджет, который автоматически будет включен в состав панели. Для этого нажмите на кнопку  на вкладке Конструктор в блоке Виджеты. После нажатия откроется окно редактирования нового виджета со всеми его возможностями.

Добавление виджета может быть заблокировано, если квоты на создание виджетов закончились. Количество квот определяется лицензией с ограничениями по количеству активных объектов.

Также добавление нового виджета может быть недоступно, если один из пользователей занял квоты, а второй пользователь в это время находился в этом же разделе.

После добавления виджета на панель доступны следующие возможности:

• Редактировать - переход в интерфейс редактирования выбранного виджета;

• Удалить - удаление виджета с информационной панели. Виджет остается в Cистеме и списке доступных виджетов при редактировании панели;

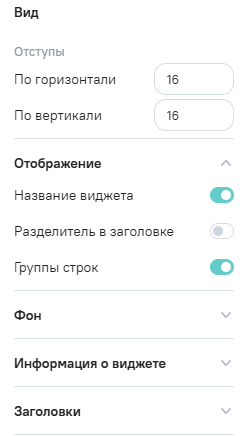

• управление отображением элементов виджета - редактирование отображения элементов на аналитических виджетах в блоке Вид.

Управление отображением элементов виджета недоступно для виджетов Тренд, KPI и HTML.

• Отобразить скрытые элементы / Скрыть элементы - управление скрытыми элементами. Кнопки отображаются при наведении на виджет. Доступны при отключении отображения в блоке Вид хотя бы одного элемента;

При разворачивании виджета отобразятся все элементы, в том числе скрытые.

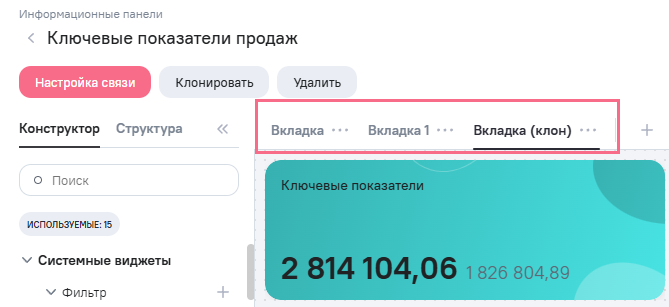

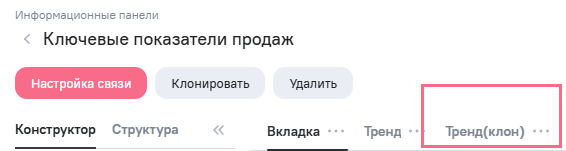

При клонировании информационные панели клонируются вместе с настроенным отображением виджетов.

• Экспорт - выгрузка данных виджета в состояниях Первичное, Агрегированное и Полное с примененными фильтрами и сортировками при наличии прав пользователя на выгрузку.

Добавление нового виджета Фильтр

Системный виджет Фильтр служит для фильтрации аналитических виджетов. Виджет Фильтр позволяет ограничить отображение данных на панели - в аналитических виджетах будут учитываться только те данные, которые удовлетворяют заданным условиям. У виджета Фильтр можно задать значение по умолчанию, а также объявить фильтр публичным для возможности его использования в других панелях пользователя.

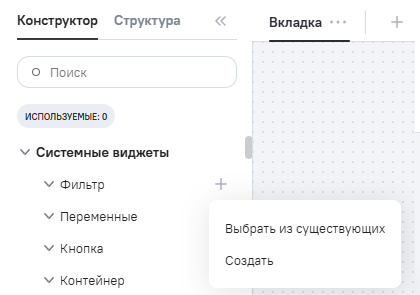

Для добавления нового виджета Фильтр нажмите на кнопку  напротив блока Фильтр, и в выпадающем списке выберите пункт Создать.

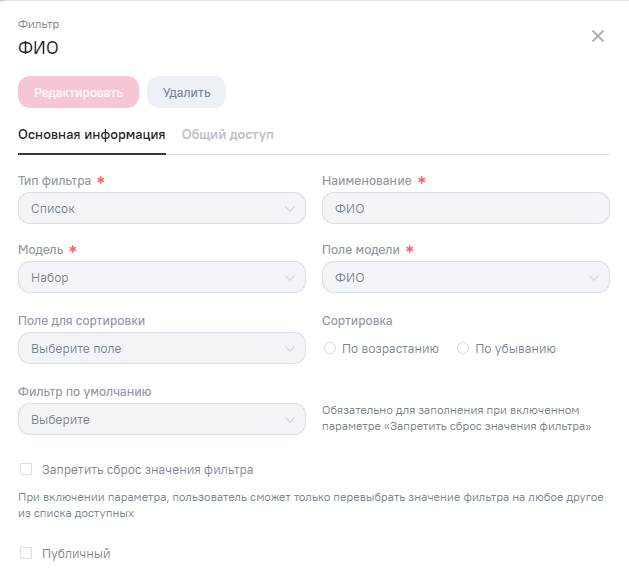

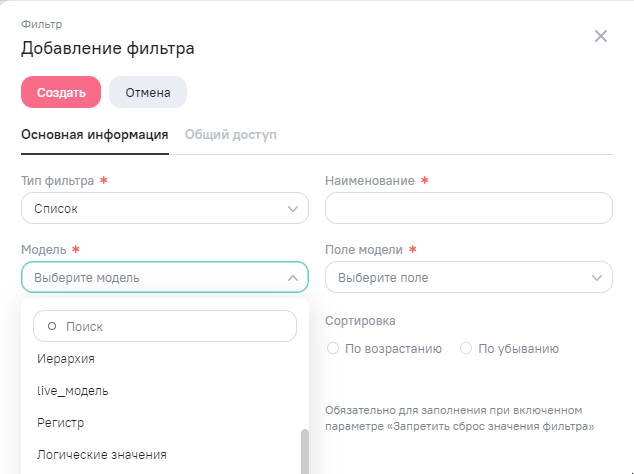

Окно создания фильтра содержит следующий перечень настроек:

• Тип фильтра - выберите один из типов фильтра:

  • Список - выпадающий список с выбором только одного значения из списка. Данный тип фильтра выбран по умолчанию;

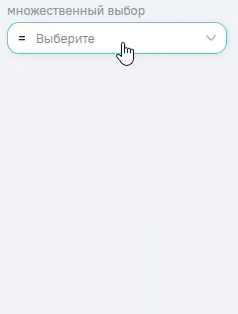

  • Множественный выбор - выпадающий список с выбором нескольких значений из списка. Применение фильтра происходит только после закрытия выпадающего списка;

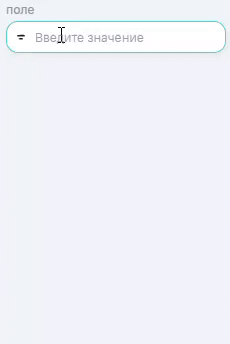

  • Поле ввода - поле для ввода значений;



  • Календарь - поле ввода с возможностью выбора даты через календарь;

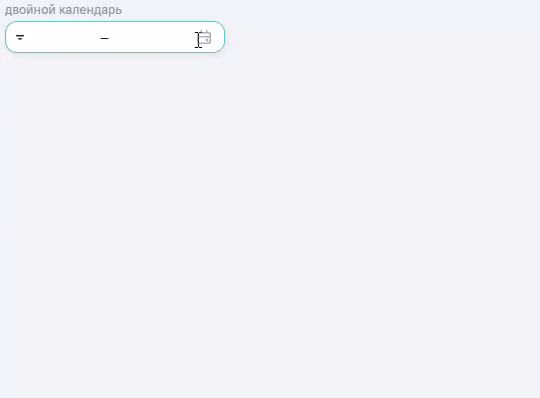

  • Двойной календарь - поле ввода с возможностью выбора диапазона дат через календарь;



  • Ползунок - два числовых поля ввода с указанными значениями нижней и верхней границы поля и возможностью их изменения с помощью ползунка под ними.



• Наименование - понятное название фильтра;

• Модель - выпадающий список доступных пользователю моделей:



• Поле модели - в зависимости от выбранного типа фильтра фильтруются поля модели в выпадающем списке:

  • Список и Множественный выбор - поля модели с признаком Является справочником, Логическое;

  • Поле ввода - поля модели с типом Число (целое), Число (дробное), Строка;

  • Календарь и Двойной календарь - отображаются поля модели с типом Дата. Также доступна фильтрация с учетом времени. Время можно установить как вручную в поле ввода значения, так и в календаре. По умолчанию время не установлено, в таком случае в выборку попадают все даты за период времени 00:00-23:59. Для сброса временного диапазона необходимо нажать ;

  • Ползунок - поля модели с типом Число (целое), Число (дробное);

• Поле для сортировки - выпадающий список полей выбранной модели доступных для сортировки (доступно для типов фильтров: Список, Множественный выбор):

  • По возрастанию;

  • По убыванию;

• Фильтр по умолчанию - позволяет указать, какие значения будут стоять в фильтре по умолчанию. Фильтр по умолчанию меняется в зависимости от выбранного типа фильтра и поля модели:

  • Список - список с выбором только одного значения для фильтра по умолчанию. Обязательно для заполнения при включенном параметре Запретить сброс значения фильтра;

  • Множественный выбор - список с множественным выбором значений для фильтра по умолчанию;

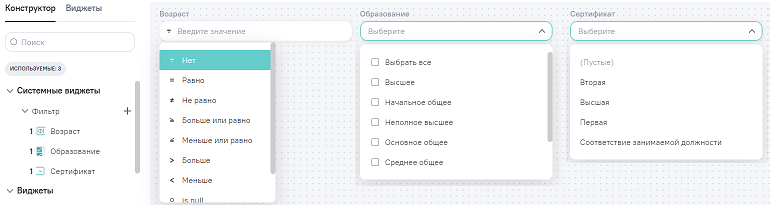

  • Поле ввода - поле ввода со списком операторов в зависимости от выбранного типа поля;

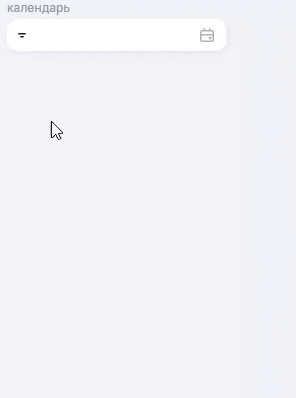

  • Календарь - поле ввода с возможностью выбора даты через календарь и список операторов;

  • Двойной календарь - поле ввода с возможностью выбора диапазона дат через календарь и список операторов;

  • Ползунок - два поля ввода со значениями нижней и верхней границы выбранного поля;

• Запретить сброс значения фильтра - при включении параметра, пользователь сможет только перевыбрать значение фильтра на любое другое из списка доступных. Если опция выключена, доступен сброс выбранного значения по умолчанию и выбор нового значения. Опция доступна только для типа фильтра Список;



• Публичный - при включении опции этот фильтр после сохранения отобразиться в списке системных виджетов на всех формах редактирования панелей пользователя, попадет в реестр фильтров;

Для создания виджета Фильтр нажмите кнопку Создать. Созданный фильтр добавится на область информационной панели.

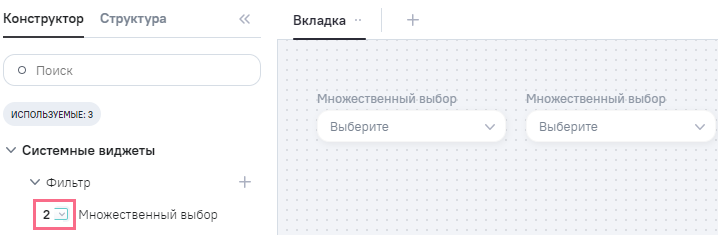

На вкладке Конструктор, в блоке Фильтр, будет отображаться счетчик количества используемых экземпляров одного и того же виджета. При повторном добавлении фильтра на панель счетчик увеличится на +1.

При наведении на фильтр на информационной панели или на вкладке Конструктор и открытии меню по кнопке  доступно:

• Просмотр - открывается окно просмотра фильтра;

• Редактировать - открывается окно редактирования фильтра;

• Удалить из списка - действие доступно на вкладке Конструктор. При удалении фильтра из списка удаляются все экземпляры виджетов с панели, но фильтр останется доступным для выбора через реестр фильтров. Публичный фильтр будет доступен на вкладке Конструктор даже после действия Удалить из списка;

• Клонировать - создается клон системного виджета, он автоматически добавляется на область информационной панели. В названии фильтра будет добавляться слово (клон);

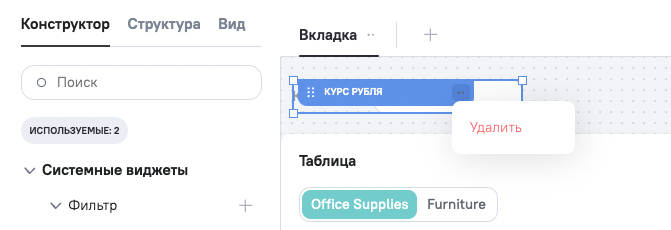

• Удалить с панели - действие доступно на панели. При удалении фильтра с панели удаляется конкретный экземпляр, фильтр остается доступным на вкладке Конструктор.

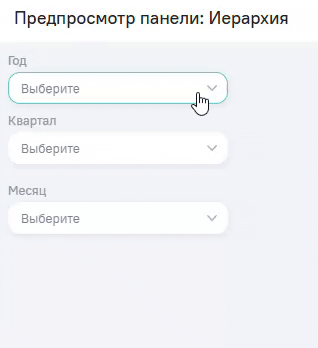

Для полей-справочников, находящихся в составе иерархий, у которых установлена метка взаимозависимости полей, реализована взаимная фильтрация значений. При выборе значений в справочнике поля из таких иерархий накладывается фильтр на уникальное значение справочников других полей из этой иерархии.

Добавление ранее созданного виджета Фильтр

Системный виджет Фильтр служит для фильтрации аналитических виджетов. Виджет Фильтр позволяет ограничить отображение данных на панели - в аналитических виджетах будут учитываться только те данные, которые удовлетворяют заданным условиям. У виджета Фильтр можно задать значение по умолчанию, а также объявить фильтр публичным для возможности его использования в других панелях пользователя.

Все созданные в системе фильтры попадают в реестр для возможности дальнейшего переиспользования их в других панелях, в реестре отображаются все доступные пользователю фильтры. Для открытия реестра доступных фильтров нажать на кнопку напротив блока Фильтр и выбрать из списка Выбрать из существующих.

Реестр доступных пользователю Фильтров содержит следующие элементы интерфейса:

1.Название окна. Количество в системе доступных для пользователя фильтров.

2.Блок фильтрации - доступен, если не выбрана фильтр. Блок содержит следующие элементы:

• Все типы - фильтр по типам фильтров;

• Все авторы - фильтр по автору переменной. В списке отображаются пользователи, фильтры которых отображаются в реестре;

• Кнопка Очистить фильтры - отображается только при установке какого-либо фильтра. При нажатии на кнопку выполняется сброс фильтров.

3.Табличное представление объектов, информация отображается в следующих столбцах:

• Наименование - название фильтра;

• Тип фильтра - тип фильтра;

• Модель - модель, на которой создан фильтр;

• Поле модели - поле модели, на которое создан фильтр;

• Автор - логин пользователя, создавшего фильтр.

При двойном нажатии левой кнопкой мыши на фильтр открывается окно просмотра фильтра с доступными действиями согласно правам доступа пользователя.

4. Постраничное отображение объектов, переходы между страницами:

• в левой нижней части окна расположен информационный блок о количестве отображаемых объектов на странице и об общем количестве;

• в центральной нижней части окна расположен элемент управления для перехода между страницами;

• в правой нижней части окна расположен выпадающий список для выбора количества отображаемых объектов на странице.

5.Поле для установки отметки для выбора фильтра.

6.Поле для установки отметки для выбора всех фильтров на странице.

7.Панель для выполнения действий над выбранным фильтром - появляется при выборе одного или нескольких фильтров. Содержит следующие элементы:

• Надпись Выделено - отображается количество выбранных фильтров;

• Кнопка Добавить - при нажатии на кнопку выбранные фильтры будут добавлены в текущий дашборд;

• Кнопка Открыть - доступна, если выбрана только один фильтр. При нажатии на кнопку открывается окно просмотра фильтра с доступными действиями согласно правам доступа пользователя;



• Кнопка Сбросить выбранные - при нажатии на кнопку выбранные фильтры сбрасываются.

Нажмите на кнопку Добавить. Кнопка активна только после выбора фильтров. Выбранные фильтры отображаются в блоке Фильтр на вкладке Конструктор.

Добавление виджета Переменная

Системный виджет Переменная позволяет разместить на панели редактируемую переменную. Переменная используется на виджетах как самостоятельная единица. После размещения данная переменная скрывается на всех виджетах, где была выведена.

В блоке Переменные на вкладке Конструктор отображается список редактируемых переменных, используемых на 2-х и более виджетах панели. Если одна и та же переменная находится на нескольких виджетах панели, в списке переменных она отобразится один раз.

У каждого типа переменной в списке отображается свой лейбл:

• Список;

• Множественный выбор;

• Календарь;

• Поле ввода;

• Переключатель.

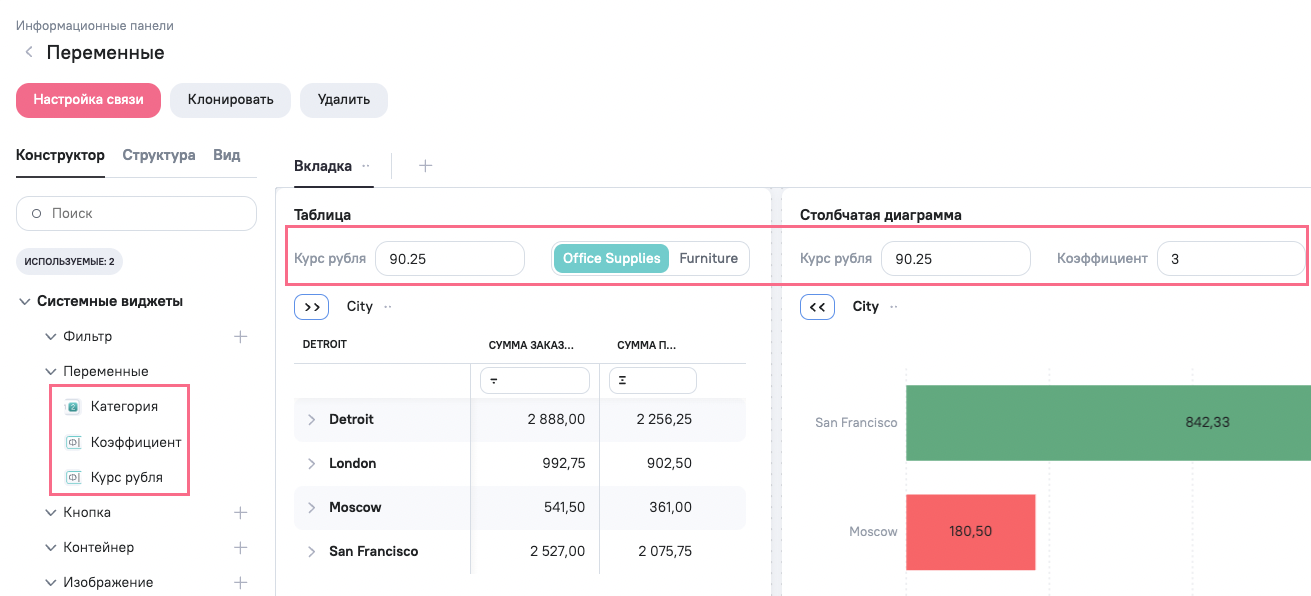

Если одна и та же редактируемая переменная используется на разных виджетах в панели и не выведена как системный виджет, то каждый виджет продолжает работать только со значением своей переменной.

Для использования системной переменной перенесите ее с помощью drag-and-drop из блока Переменные в область редактирования панели. В результате:

• системная переменная отобразится на панели;

• редактируемая переменная скроется со всех виджетов, на которых использовалась;

• слева от наименования переменной в блоке Переменные отобразится счетчик, который считает количество используемых экземпляров одной и той же переменной;

• при смене значения переменной в системном виджете, новое значение будет передано во все виджеты, где эта переменная использовалась.

Когда переменные инициируют загрузку данных, то отображается индикатор загрузки до момента получения необходимых данных для корректного отображения виджетов.

Для удаления системной переменной выберите переменную в области редактирования панели, нажмите на кнопку  и нажмите Удалить. После удаления, редактируемая переменная появляется на всех виджетах, где используется.

Если виджет удаляют с рабочей области панели и используемая в виджете редактируемая переменная не используется на других виджетах панели, то переменная удаляется из рабочей области панели и из списка Переменные.

Добавление нового виджета Кнопка

Системный виджет Кнопка позволяет разместить на панели кнопку, при нажатии на которую происходит открытие страницы, указанной в настройке виджета. Список виджетов отображается на вкладке Конструктор в блоке Кнопка.

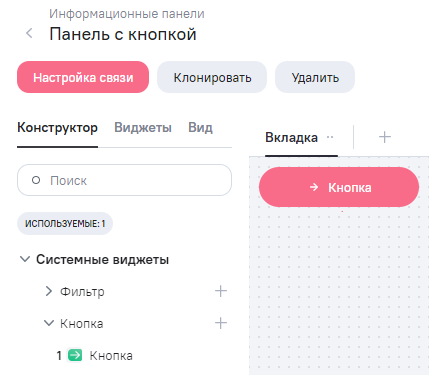

Для добавления кнопки на информационную панель и нажмите кнопку на вкладке Конструктор возле блока Кнопка. После нажатия на кнопку:

• кнопка появится на нужной вкладке в области редактирования панели в левом верхнем углу с настройками по умолчанию;

• кнопка отобразится в списке в блоке Кнопка, слева от наименования отображается счетчик количества используемых экземпляров одного и того же виджета.

Для привязки ссылки к кнопке кликните мышью на область кнопки и перейдите к блоку Вид:

• Наименование - поле ввода наименования и текста на кнопке. По умолчанию значение Кнопка;

• Открытие ссылки - поле ввода ссылки, на которую будет совершен переход при нажатии кнопки;

• Открывать в новом окне - при нажатии включает/выключает открытие ссылки в новом окне браузера. По умолчанию настройка включена;

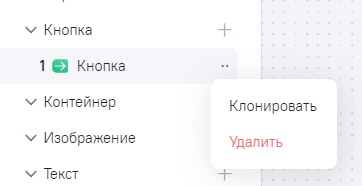

При наведении на виджет Кнопка на информационной панели или на вкладке Конструктор и открытии меню по кнопке  доступно:

• Клонировать - создается клон системного виджета, он автоматически добавляется на область информационной панели. В названии кнопки будет добавляться слово (клон);

• Удалить - при удалении виджета на вкладке Конструктор, удаляются все экземпляры виджета, которые используются в информационной панели. При удалении виджета из области редактирования панели, удаляется конкретный экземпляр, виджет останется доступным в списке виджетов в блоке Кнопка.

Добавление нового виджета Контейнер

Системный виджет Контейнер позволяет организовать и расположить определенным образом один или набор виджетов на информационной панели. Список контейнеров отображается на вкладке Конструктор в блоке Контейнер.

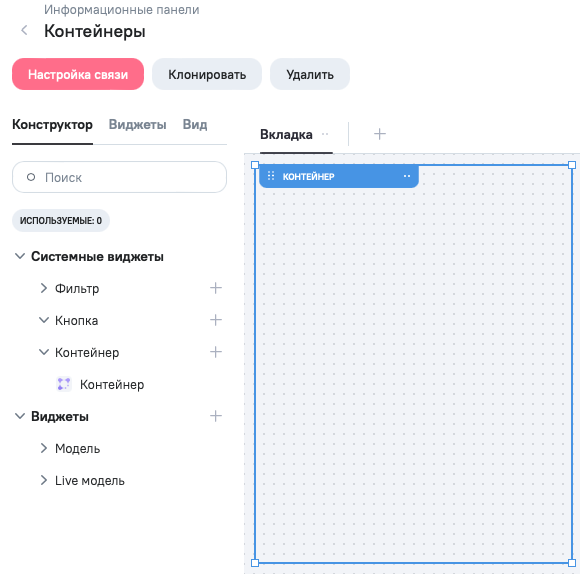

Для добавления контейнера на информационную панель и нажмите кнопку на вкладке Конструктор возле блока Контейнер. После нажатия на кнопку:

• контейнер появится на нужной вкладке в области редактирования панели в левом верхнем углу с настройками по умолчанию. Чтобы увидеть контейнер, наведите на него указать мыши;

• кнопка отобразится в списке в блоке Контейнер, слева от наименования отображается счетчик количества используемых экземпляров одного и того же виджета.

Для настройки расположения элементов в контейнере кликните мышью на контейнер в списке Контейнер на вкладке Конструктор и перейдите к блоку Вид:

• Наименование - поле ввода наименования контейнера. По умолчанию значение Контейнер;

У объектов, добавленных внутрь контейнера, появляются дополнительные настройки в блоке Настройки объекты. Настройки регулируют поведение объекта внутри контейнера.

Поведение в контейнере активно при настройке панели Расположение элементов в значении горизонтально или вертикально.

Перечень всех настроек блока Поведение в контейнере:

• По горизонтали - список вариантов расположения объектов в контейнере по горизонтали:

  • растянуть - объект растягивается внутри контейнера слева направо. Если все виджеты внутри контейнера растянуты, они располагаются слева направо и занимают равные участки. Значение по умолчанию;
  • фиксированный - доступно изменение ширины объекта;

• По вертикали - список вариантов расположения объектов в контейнере по вертикали:

  • растянуть - объект растягивается внутри контейнера сверху вниз. Если все виджеты внутри контейнера растянуты, они располагаются снизу вверх и занимают равные участки. Значение по умолчанию;
  • фиксированный - доступно изменение высоты объекта;

По вертикали недоступно для системных виджетов Кнопка и Фильтр. Размеры таких системных виджетов регулируются только по ширине. Изменение высоты кнопки доступно при настройке Фон в значении изображение.

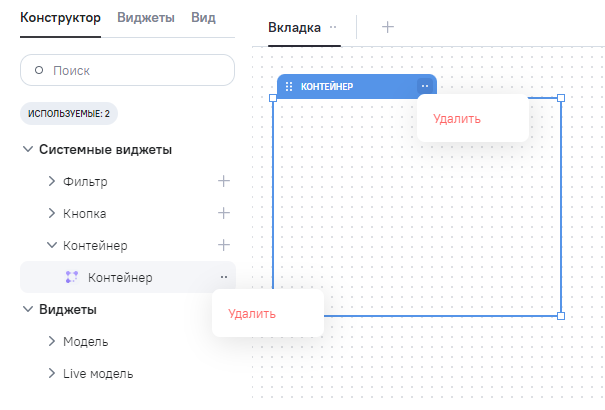

При наведении на виджет Контейнер на информационной панели или на вкладке Конструктор и открытии меню по кнопке  доступно:

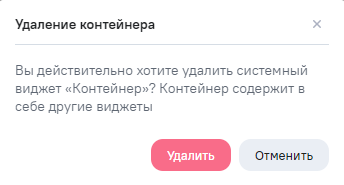

• Удалить - виджет удаляется из области редактирования и из списка виджетов. Если виджет содержит в себе объекты, то при удалении появится окно подтверждения действия.

Добавление нового виджета Изображение

Системный виджет Изображение позволяет разместить на панели логотипы и другие изображения. Список изображений отображается на вкладке Конструктор в блоке Изображение.

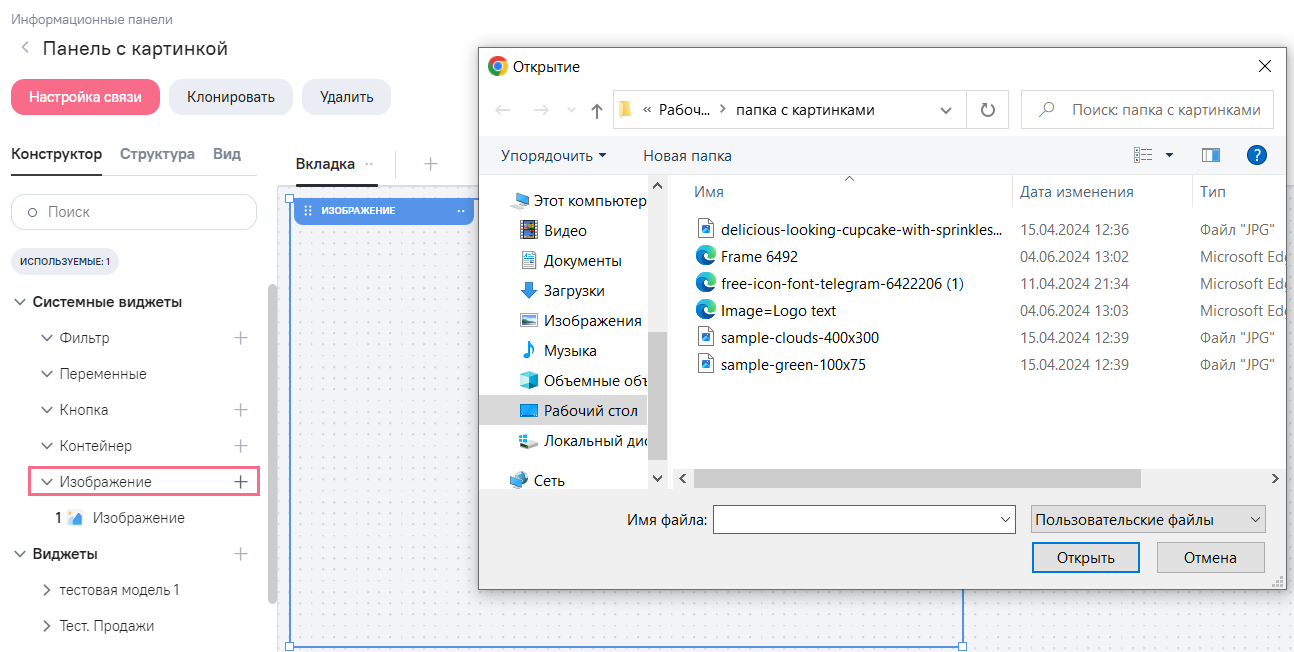

Для добавления изображения  на информационную панель перейдите на нужную вкладку в области редактирования панели и нажмите кнопку на вкладке Конструктор возле блока Изображение. После нажатия на кнопку:

• откроется окно с выбором файлов с компьютера. Если закрыть окно с выбором файлов, то добавится пустой виджет, файл возможно будет загрузить в блоке Вид;

• после выбора изображения виджет Изображение появится на нужной вкладке в области редактирования панели в левой верхнем углу с настройками по умолчанию;

• виджет отобразится в блоке Изображение, слева от наименования отображается счетчик, который считает количество используемых экземпляров одного и того же виджета;

Для выбора файла, если не выбрали при создании виджета, кликните мышью на область изображения и перейдите к блоку Вид:

• Наименование - поле ввода наименования изображения. По умолчанию значение Изображение;

• Изображение - при нажатии открывается окно для выбора изображения в формате PNG или JPEG. Также доступно перетаскивание файла в область для загрузки. По кнопке Заменить файл доступна замена ранее выбранного изображения;

При наведении на виджет Изображение на информационной панели или на вкладке Конструктор и открытии меню по кнопке  доступно:

• Клонировать - создается клон системного виджета, он автоматически добавляется в область редактирования информационной панели. В названии виджета будет добавляться слово (клон);

• Удалить - при удалении виджета на вкладке Конструктор, удаляются все экземпляры виджетов информационной панели. При удалении виджета из области редактирования панели, удаляется конкретный экземпляр, виджет будет доступен в списке виджетов в блоке Изображение.

Добавление нового виджета Текст

Системный виджет Текст позволяет разместить произвольный текст на информационные панели. Список текстов отображается на вкладке Конструктор в блоке Текст.

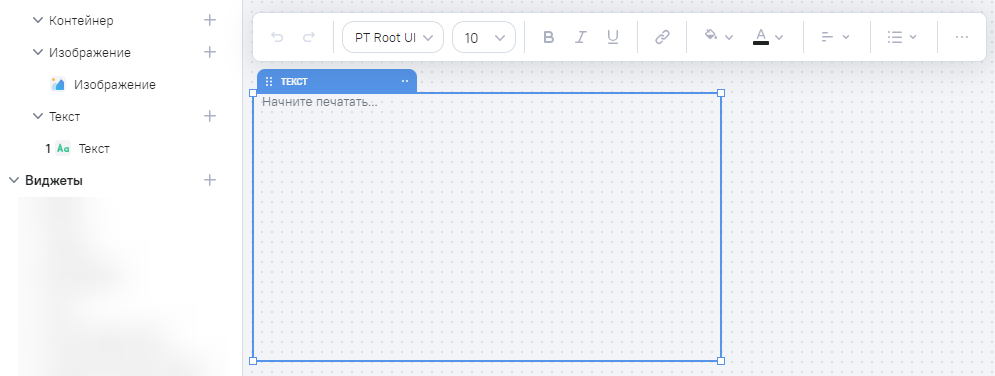

Для добавления текста на информационную панель перейдите на нужную вкладку в области редактирования панели и нажмите на кнопку на вкладке Конструктор, возле блока Текст. После нажатия на кнопку:

• на информационной панели появится новый системный виджет Текст с настройками по умолчанию;

• виджет отобразится в списке, в блоке Текст, слева от наименования отобразится счетчик, который считает количество используемых экземпляров одного и того же виджета.

Для настройки текста кликните мышью на блок текста, перейдите к блоку Вид и используйте плавающую панель:

• Наименование - поле ввода наименования виджета. По умолчанию значение Текст;

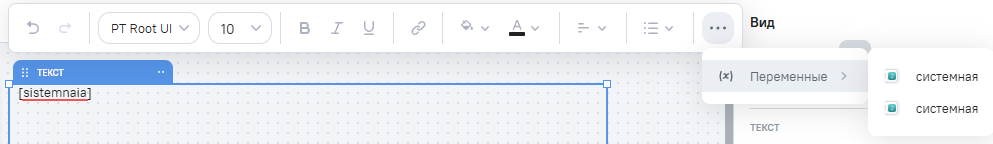

Перечень всех настроек плавающей панели:

• шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• размер шрифта - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

  Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• начертание - кнопки:

  • жирный;
  • курсив;
  • подчеркнутый;

• ссылка - кнопка для добавления ссылки в текст. Выделите текст и нажмите кнопку для установки ссылки к уже имеющемуся фрагменту текста. Интерфейс добавления ссылки содержит:

  • Текст - текст, к которому будет привязана ссылка. Поле недоступно для редактирования, если текст был выделен для добавления ссылки;
  • Ссылка - URL-адрес ссылки формата https://domain.ru. Кнопка позволяет перейти по ссылке для проверки;
  • Открывать в отдельной вкладке - при нажатии включает/выключает открытие ссылки в отдельной вкладке браузера. По умолчанию настройка выключена;
  • кнопка Добавить ссылку - при нажатии сохраняет настройки и добавляет ссылку;

• цвет фона текста - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #000000;

• цвет текста - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #202224;

• выравнивание - кнопки:

  • слева;
  • по центру;
  • справа;

• список - кнопки:

  • маркированный;
  • нумерованный;

• другие действия - содержит список переменных, доступных в списке Переменные на вкладке Конструктор для вставки технического имени в текст. При просмотре панели будет отображаться текущее значение переменной, для Множественный выбор - значения отобразятся через запятую в порядке выбора;

Переменные можно добавить в текст вручную:

• наберите символ "[" и выберите из списка;

• выполните Копировать наименование у переменной и вставьте в текст;

При наведении на виджет Текст на информационной панели или на вкладке Конструктор и открытии меню по кнопке  доступно:

• Клонировать - создается клон системного виджета, он автоматически добавляется в область редактирования информационной панели. В названии виджета будет добавляться слово (клон);

• Удалить - при удалении виджета на вкладке Конструктор, удаляются все экземпляры виджетов информационной панели. При удалении виджета из области редактирования панели, удаляется конкретный экземпляр, виджет будет доступен в списка виджетов в блоке Текст.

Добавление вкладок

В области редактирования информационной панели доступен инструмент по управлению элементами - панель вкладок.

При создании панели в режиме редактирования по умолчанию отображается панель с одной вкладкой. В режиме просмотра единственная вкладка не отображается.

Для добавления новой вкладки в режиме редактирования панели нажмите на кнопку . После нажатия на кнопку появляется новая вкладка с наименованием по умолчанию Вкладка. Вкладка подсвечивается черным цветом как активная.

Для переименования вкладки двойным кликом нажмите на наименование вкладки и введите понятное название.

Перемещения вкладок местами выполняется с помощью drag-and-drop.

Для клонирования вкладки нажмите на кнопку у наименования вкладки и в открывшемся меню выберите Клонировать. В результате создается клон вкладки - в название подставляется (клон), все виджеты наследуются с вкладки оригинала и добавляются на вкладку клон, как экземпляр виджета.

Для удаления вкладки нажмите на кнопку у наименования вкладки и в открывшемся меню выберите Удалить. Чтобы подтвердить действие, нажмите на кнопку Удалить, для отмены - нажмите на кнопку Отмена.

Размещение виджетов на панели

Можно скомпоновать информационную панель и придать ей необходимый вид за счет задания размеров и расположения включенных в нее виджетов.

Визуальное выделение виджетов на рабочей области панели:

• наведен курсор - появляется синяя обводка виджета;

• клик на область виджета - появляется синяя обводка виджета, плашка с наименованием и кнопкой меню, маркеры изменения размеров. Для сброса фокуса нажмите в свободное место в области в рабочей области или нажмите на кнопку Esc на клавиатуре;

• перемещение - сплошная обводка меняется на пунктирную.

При компоновке панели можно:

• перемещать виджеты или группы виджетов:

  Для группового перемещения виджета необходимо удерживая клавишу Ctrl (на Mac OS - Cmd) и кликом поочередно выбрать необходимые виджеты.

  • с помощью захвата кнопки в левом верхнем углу на синей плашке;

  • с помощью кнопок Right Left Down Up на клавиатуре по 1 пикселю. Для перемещения на 10 пикселей необходимо удерживать клавишу Shift;

  • с помощью изменения координат в блоке Вид в блоке Настройки объекта;



  Настройки изменения координат блокируются для виджетов находящихся в контейнере, если для виджета настройка Поведение в контейнере в значении Растянуть или для контейнера настройка Расположение элементов в значении Вертикально или Горизонтально.

• изменять размеры виджетов:

  Для системных виджетов Фильтр изменение размеров по вертикали недоступно. Для системных виджетов Кнопка доступно изменение размеров только с типом фона Изображение.

  • изменять высоту и ширину виджетов, взаимодействуя с их границами или потянув за любой угол выбранного виджета.



  • с помощью изменения размеров в блоке Вид в блоке Настройки объекта;



  Настройки изменения размеров блокируются для виджетов находящихся в контейнере, если для виджета настройка Поведение в контейнере в значении Растянуть.
