Кольцевая диаграмма

При переходе на вкладку Вид для виджета Кольцевая диаграмма отображаются следующие настройки:

• Информация о виджете;

• Пропорции;

• Легенда;

• Подписи;

• Итого;

• Отрицательные значения;

• Группировка значений;

• Переменные;

• Тултипы;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Пропорции

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет изменить параметры пропорций диаграммы и ее секторов.

Перечень всех настроек блока Пропорции:

• Диаграмма - настройки параметров диаграммы:

  • Размер - ползунок для установки размера. По умолчанию значение 70;

  • Толщина - ползунок для установки толщины. По умолчанию значение 40;

• Секторы - настройки параметров секторов:

  • Расстояние - ползунок для установки расстояния. По умолчанию значение 2;

  • Скругление - ползунок для установки скругления границы. По умолчанию значение 8;

Легенда

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет изменить отображение легенды и ее настройки.

Перечень всех настроек блока Легенда:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• Вид - при нажатии выпадает список доступных положений:

  • горизонтально;
  • вертикально - значение по умолчанию;

• Расположение - выпадающий список с вариантами возможного расположения:

  • справа - значение по умолчанию;
  • слева;
  • сверху;
  • снизу;

• Иконка - при нажатии раскрывается список доступных иконок:

  • квадрат - значение по умолчанию;
  • круг;
  • точка;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 10;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Подложка - при нажатии включает/выключает отображение подложки легенды. По умолчанию настройка выключена;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить отображение подписей на диаграммах.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Тип - при нажатии раскроется список доступного отображения значения:

  • значение - значение по умолчанию;
  • процент;

• Отображать процент дополнительно/Отображать значение дополнительно - при нажатии включает/выключает отображение дополнительного значения в невыбранном типе. По умолчанию настройка выключена;

Название настройки зависит от выбранного значения в настройке Тип. При включении дополнительное значение отображается в скобочках у подписи.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • внутри - значение по умолчанию;
  • снаружи;

• Контрастный цвет текста — при нажатии включает/выключает автоматический подбор контрастного цвета текста под цвет диаграммы. По умолчанию настройка выключена;

Настройка доступна только при включенной настройке Расположение в одном из значений, когда подписи расположены Внутри.

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

Расстояние не применяется при настройке Расположение в любых значениях, когда подписи внутри.

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Итого

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет указать настройки итоговых значений для диаграммы.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

Захватом доступно изменение порядка настроек.

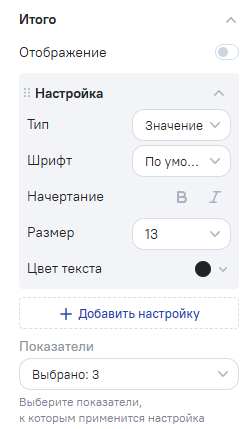

Перечень всех настроек блока Итого:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• Тип - при нажатии раскроется список доступного отображения значения:

  • значение - значение по умолчанию;
  • текст;

Поле для ввода текста активно при включенной настройке Тип в значении текст.

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Отрицательные значения

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить отображение отрицательных значений для диаграммы.

Перечень всех настроек блока Отрицательные значения:

• Как абсолютные значения - доли секторов рассчитываются от модуля числа, данные отображаются в легенде. Значение по умолчанию;

• Не имеют доли - сектора не отображаются на диаграмме, данные отображаются в легенде;

• Не учитываются - сектора не отображаются на диаграмме, данные не отображаются в легенде.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Переменные

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить расположение и выравнивание редактируемых переменных в виджете. Блок Переменные доступен после добавления хотя бы одной переменной в виджет.

Перечень всех настроек блока Переменные:

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значене по умолчанию;
  • слева;
  • снизу;
  • справа;

• Выравнивание - кнопки:

  • слева - значение по умолчанию;
  • по центру;
  • справа;

Тултипы

Позволяет настроить всплывающую детализацию, которая отображается при наведении на элемент графического виджета.

Перечень всех настроек блока Тултипы:

• Общее - настройки отображения подсказки:



  • Отображение - при нажатии включает/выключает отображение тултипов при наведении на элемент графического виджета. По умолчанию настройка включена;

  • Размер - переключатель размера подсказки:

    • S - отступ между агрегатами 4px, отступ между текстом и значением агрегата 12px, отступ между названием группировки и границами шапки 12px;
    • M - отступ между агрегатами 8px, отступ между текстом и значением агрегата 32px, отступ между названием группировки и границами шапки 12px;
    • L - отступ между агрегатами 12px, отступ между текстом и значением агрегата 80px, отступ между названием группировки и границами шапки 16px. Значение по умолчанию.

• Параметры текста - настройки текста в подсказке:



  • Категория - настройки названия группировки:

    • Отображение - при нажатии включает/выключает отображение названия группировки. По умолчанию настройка включена;
    • Расположение - выпадающий список расположения названия группировки относительно подсказки: сверху - значение по умолчанию, снизу;
    • Шрифт - шрифт названия группировки. По умолчанию используется шрифт из блока настроек Вид;
    • Начертание - кнопки выбора начертания названия группировки. По умолчанию начертание выключено;
    • Размер - размер текста названия группировки. По умолчанию значение 13;
    • Цвет текста - цвет текста названия группировки. По умолчанию используется серый цвет;
    • Иконка - при нажатии включает/выключает отображение иконки перед названием группировки. По умолчанию настройка включена;
    • Разделитель - при нажатии включает/выключает отображение разделителя между названием группировки и областью значений. По умолчанию настройка включена;
    • Тип - тип разделителя: сплошная линия - значение по умолчанию, прерывистая линия. Настройка доступна при включенном разделителе;
    • Цвет - цвет разделителя. По умолчанию используется серый цвет. Настройка доступна при включенном разделителе;
    • Сокращение подписей - при нажатии включает/выключает сокращение длинного названия группировки. По умолчанию настройка выключена. Если настройка выключена, длинное название переносится на несколько строк.

  • Значения - настройки отображения агрегатов в подсказке:



    • Заголовок - настройки названия агрегата:
      • Отображение - при нажатии включает/выключает отображение названия агрегата. По умолчанию настройка включена;
      • Шрифт - шрифт названия агрегата. По умолчанию используется шрифт из блока настроек Вид;
      • Начертание - кнопки выбора начертания названия агрегата. По умолчанию выбрано значение жирный;
      • Размер - размер текста названия агрегата. По умолчанию значение 13;
      • Цвет текста - цвет текста названия агрегата. По умолчанию используется черный цвет;
      • Иконка - при нажатии включает/выключает отображение стандартной круглой иконки перед агрегатом. По умолчанию настройка включена;
    • Агрегат - настройки значения агрегата:
      • Тег - при нажатии включает/выключает отображение тега типа агрегации, например MIN или SUM. По умолчанию настройка включена;
      • Текст - при нажатии включает/выключает отображение текста типа агрегации, например МИНИМУМ или СУММА. По умолчанию настройка включена;
      • Шрифт - шрифт значения агрегата. По умолчанию используется шрифт из блока настроек Вид;
      • Начертание - кнопки выбора начертания значения агрегата;
      • Размер - размер текста значения агрегата;
      • Цвет текста - цвет текста значения агрегата. По умолчанию используется черный цвет;
    • Показатели - выпадающий список агрегатов, которые добавлены в структуру виджета. Настройка определяет, какие агрегаты отображаются в тултипе. По умолчанию выбраны все агрегаты;
    • Добавить настройку - добавляет отдельную настройку отображения значений;
    • Удалить настройку - удаляет настройку отображения значений. Кнопка доступна, если добавлены две и более настройки.

  • Скрывать пустые значения - при нажатии включает/выключает скрытие агрегатов со значением NULL или 0. По умолчанию настройка выключена;

  • Дополнительный текст - настройки пользовательского текста в подсказке:



    • Отображение - при нажатии включает/выключает отображение дополнительного текста. По умолчанию настройка выключена;
    • Область текста - поле ввода пользовательского текста. По умолчанию значение отсутствует;
    • Шрифт - шрифт дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию используется шрифт из блока настроек Вид;
    • Начертание - кнопки выбора начертания дополнительного текста. Настройка доступна при включенном отображении дополнительного текста;
    • Размер - размер дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию значение 13;
    • Цвет - цвет дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию используется серый цвет.

  В дополнительном тексте можно использовать редактируемые переменные, добавленные в виджет. При вводе символа [ отображается список доступных переменных. Конструкция [variable] вставляется и удаляется целиком. Значения переменной типа Множественный выбор отображаются через запятую с пробелом.

• Фон - настройки фона подсказки:

  • Тип - тип фона тултипа: сплошной цвет - значение по умолчанию, градиент;
  • Цвет или Цвета - цвет фона для сплошной заливки или цвета градиента. По умолчанию используется белый цвет;
  • Обводка - при нажатии включает/выключает обводку вокруг тултипа. По умолчанию настройка выключена;
  • Цвет обводки - цвет обводки вокруг тултипа. Настройка доступна при включенной обводке. По умолчанию используется серый цвет;
  • Скругление - скругление области тултипа;
  • Тень - при нажатии включает/выключает тень от тултипа. По умолчанию настройка включена.

Для существующих графических виджетов сохраняется прежний состав тултипа: по умолчанию в подсказке отображаются только активные нескрытые показатели. В новых виджетах в список показателей тултипа добавляются все агрегаты из структуры виджета.

Если показатель выключен в настройках отображения виджета, он не отображается в тултипе, даже если выбран в настройке Показатель.

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет управлять заголовком в просмотре виджета по ссылке (внутренней или публичной).

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет указать настройки цвета и шрифта виджета. Данный блок полезен для приведения виджетов в информационной панели к единому стилю.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
