Столбчатая диаграмма с накоплением (вертикальная)

При переходе на вкладку Вид и выборе виджета Столбчатая диаграмма с накоплением (вертикальная) отображаются следующие настройки:

• вкладка Внешний вид:

  • Информация о виджете;
  • Подписи;
  • Группировка значений;
  • Оси;

  • Переменные;

  • Тултипы;

  • Название;
  • Вид;

• вкладка Показатели.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

На вкладке Внешний вид отображаются настройки внешнего вида диаграммы.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить отображение подписей на диаграммах.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значение по умолчанию;
  • снизу;
  • справа;
  • слева;
  • внутри;
  • внутри слева;
  • внутри справа;
  • внутри сверху;
  • внутри снизу;
  • внутри слева-сверху;
  • внутри слева-снизу;
  • внутри справа-сверху;
  • внутри справа-снизу;

• Контрастный цвет текста — при нажатии включает/выключает автоматический подбор контрастного цвета текста под цвет диаграммы. По умолчанию настройка выключена;

Настройка доступна только при включенной настройке Расположение в одном из значений, когда подписи расположены Внутри.

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

Расстояние не применяется при настройке Расположение в любых значениях, когда подписи внутри.

• Скрывать пересекающиеся - при нажатии включает/выключает автоматическое скрытие подписей, которые накладываются друг на друга. По умолчанию настройка выключена - отображаются все подписи.

При большом количестве категорий на оси включите настройку для автоматического скрытия пересекающихся подписей — на диаграмме отобразятся только читаемые значения.

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Оси

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет задать настройки осей на диаграммах.

Перечень всех настроек блока Оси:

• заголовок - при двойном клике доступно поле для изменения названия;

• Скрыть ось - позволяет скрыть ось на виджете. Значок скрытой оси отображается постоянно;

• Показать ось - позволяет отобразить ось на виджете. Значок скрытой оси отображается постоянно;

Если на оси не настроен ни один показатель, ось не отобразится в виджете несмотря на настройку.

• Настройка оси - переход в окно настроек оси;

При наведении на ось, на которой находится показатель - подсвечивается бирюзовым цветом, остальные становятся более прозрачными.

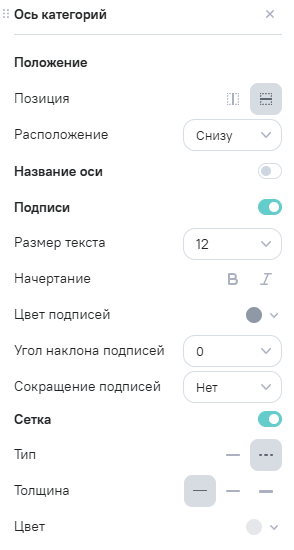

Ось категорий

Позволяет настроить горизонтальную ось.

Перечень всех настроек блока Ось категорий:

• заголовок - при двойном клике доступно поле для изменения названия;

• Позиция - кнопки:

  • вертикально;
  • горизонтально - значение по умолчанию;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху;
  • снизу - значение по умолчанию;

• Название оси - при нажатии включает/выключает отображение наименования оси на виджете. По умолчанию выключена;

• Подписи - при нажатии включает/выключает отображение подписей на оси. По умолчанию включена;

• Размер текста - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Цвет подписей - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #8F98A5;

• Угол наклона подписей - при нажатии выпадает список с углами наклона подписей:

  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Сетка - при нажатии включает/выключает отображение сетки;

Тип, Толщина, Цвет активно при включенной настройке Сетка.

• Тип - кнопки:

  • сплошная линия;
  • пунктирная линия - значение по умолчанию;

• Толщина - кнопки:

  • тонкая - значение по умолчанию;
  • средняя;
  • жирная;

• Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #E5E7EB;

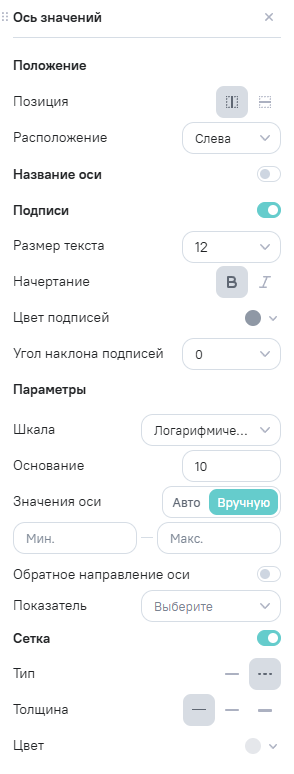

Ось значений

Позволяет настроить вертикальную ось, а также дополнительные оси.

Перечень всех настроек блока Ось значений:

• заголовок - при двойном клике доступно поле для изменения названия;

• Позиция - кнопки:

  • вертикально - значение по умолчанию;
  • горизонтально;

• Расположение - выпадающий список с вариантами возможного расположения:

  • справа;
  • слева - значение по умолчанию;

• Название оси - при нажатии включает/выключает отображение наименования оси на виджете. По умолчанию выключена;

• Подписи - при нажатии включает/выключает отображение подписей на оси. По умолчанию включена;

• Размер текста - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;

• Цвет подписей - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #8F98A5;

• Угол наклона подписей - при нажатии выпадает список с углами наклона подписей:

  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Шкала - при нажатии выпадает список типов шкал:

  • равномерная - значения равноудалены друг от друга. Значение по умолчанию;

  • логарифмическая - используется для отображения широкого диапазона величин. Значения, которые попадают на график, отличаются на много порядков. Основание логарифма задается в настройке Основание;

    При использовании логарифмической шкалы игнорируются отрицательные значения агрегатов.

  • процентная - возле значения оси добавляется значок % для отображения процентных значений, расположение значений аналогично равномерной;

• Основание - поле для изменения основания логарифмической шкалы. По умолчанию значение 10;

Основание активно при значении логарифмическая в настройке Шкала.

• Значение оси - переключатель:

  • авто - автоматическое определение значений оси. Значение по умолчанию;
  • вручную - ручное определение значений оси с возможностью задать минимальное и максимальное значение;

• Мин. - Макс. - поле для минимального и максимального значения оси при ручном управлении;

Мин. - Макс. активно при значении вручную в настройке Значение оси. Может быть указан только один параметр, второй будет рассчитан автоматически.

• Обратное направление оси - при нажатии включает/выключает обратное направление оси;

• Сетка - при нажатии включает/выключает отображение сетки;

Тип, Толщина, Цвет активно при включенной настройке Сетка.

• Тип - кнопки:

  • сплошная линия;
  • пунктирная линия - значение по умолчанию;

• Толщина - кнопки:

  • тонкая - значение по умолчанию;
  • средняя;
  • жирная;

• Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #E5E7EB;

Переменные

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить расположение и выравнивание редактируемых переменных в виджете. Блок Переменные доступен после добавления хотя бы одной переменной в виджет.

Перечень всех настроек блока Переменные:

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значене по умолчанию;
  • слева;
  • снизу;
  • справа;

• Выравнивание - кнопки:

  • слева - значение по умолчанию;
  • по центру;
  • справа;

Тултипы

Позволяет настроить всплывающую детализацию, которая отображается при наведении на элемент графического виджета.

Перечень всех настроек блока Тултипы:

• Общее - настройки отображения подсказки:



  • Отображение - при нажатии включает/выключает отображение тултипов при наведении на элемент графического виджета. По умолчанию настройка включена;

  • Размер - переключатель размера подсказки:

    • S - отступ между агрегатами 4px, отступ между текстом и значением агрегата 12px, отступ между названием группировки и границами шапки 12px;
    • M - отступ между агрегатами 8px, отступ между текстом и значением агрегата 32px, отступ между названием группировки и границами шапки 12px;
    • L - отступ между агрегатами 12px, отступ между текстом и значением агрегата 80px, отступ между названием группировки и границами шапки 16px. Значение по умолчанию.

• Параметры текста - настройки текста в подсказке:



  • Категория - настройки названия группировки:

    • Отображение - при нажатии включает/выключает отображение названия группировки. По умолчанию настройка включена;
    • Расположение - выпадающий список расположения названия группировки относительно подсказки: сверху - значение по умолчанию, снизу;
    • Шрифт - шрифт названия группировки. По умолчанию используется шрифт из блока настроек Вид;
    • Начертание - кнопки выбора начертания названия группировки. По умолчанию начертание выключено;
    • Размер - размер текста названия группировки. По умолчанию значение 13;
    • Цвет текста - цвет текста названия группировки. По умолчанию используется серый цвет;
    • Иконка - при нажатии включает/выключает отображение иконки перед названием группировки. По умолчанию настройка включена;
    • Разделитель - при нажатии включает/выключает отображение разделителя между названием группировки и областью значений. По умолчанию настройка включена;
    • Тип - тип разделителя: сплошная линия - значение по умолчанию, прерывистая линия. Настройка доступна при включенном разделителе;
    • Цвет - цвет разделителя. По умолчанию используется серый цвет. Настройка доступна при включенном разделителе;
    • Сокращение подписей - при нажатии включает/выключает сокращение длинного названия группировки. По умолчанию настройка выключена. Если настройка выключена, длинное название переносится на несколько строк.

  • Значения - настройки отображения агрегатов в подсказке:



    • Заголовок - настройки названия агрегата:
      • Отображение - при нажатии включает/выключает отображение названия агрегата. По умолчанию настройка включена;
      • Шрифт - шрифт названия агрегата. По умолчанию используется шрифт из блока настроек Вид;
      • Начертание - кнопки выбора начертания названия агрегата. По умолчанию выбрано значение жирный;
      • Размер - размер текста названия агрегата. По умолчанию значение 13;
      • Цвет текста - цвет текста названия агрегата. По умолчанию используется черный цвет;
      • Иконка - при нажатии включает/выключает отображение стандартной круглой иконки перед агрегатом. По умолчанию настройка включена;
    • Агрегат - настройки значения агрегата:
      • Тег - при нажатии включает/выключает отображение тега типа агрегации, например MIN или SUM. По умолчанию настройка включена;
      • Текст - при нажатии включает/выключает отображение текста типа агрегации, например МИНИМУМ или СУММА. По умолчанию настройка включена;
      • Шрифт - шрифт значения агрегата. По умолчанию используется шрифт из блока настроек Вид;
      • Начертание - кнопки выбора начертания значения агрегата;
      • Размер - размер текста значения агрегата;
      • Цвет текста - цвет текста значения агрегата. По умолчанию используется черный цвет;
    • Показатели - выпадающий список агрегатов, которые добавлены в структуру виджета. Настройка определяет, какие агрегаты отображаются в тултипе. По умолчанию выбраны все агрегаты;
    • Добавить настройку - добавляет отдельную настройку отображения значений;
    • Удалить настройку - удаляет настройку отображения значений. Кнопка доступна, если добавлены две и более настройки.

  • Скрывать пустые значения - при нажатии включает/выключает скрытие агрегатов со значением NULL или 0. По умолчанию настройка выключена;

  • Дополнительный текст - настройки пользовательского текста в подсказке:



    • Отображение - при нажатии включает/выключает отображение дополнительного текста. По умолчанию настройка выключена;
    • Область текста - поле ввода пользовательского текста. По умолчанию значение отсутствует;
    • Шрифт - шрифт дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию используется шрифт из блока настроек Вид;
    • Начертание - кнопки выбора начертания дополнительного текста. Настройка доступна при включенном отображении дополнительного текста;
    • Размер - размер дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию значение 13;
    • Цвет - цвет дополнительного текста. Настройка доступна при включенном отображении дополнительного текста. По умолчанию используется серый цвет.

  В дополнительном тексте можно использовать редактируемые переменные, добавленные в виджет. При вводе символа [ отображается список доступных переменных. Конструкция [variable] вставляется и удаляется целиком. Значения переменной типа Множественный выбор отображаются через запятую с пробелом.

• Фон - настройки фона подсказки:

  • Тип - тип фона тултипа: сплошной цвет - значение по умолчанию, градиент;
  • Цвет или Цвета - цвет фона для сплошной заливки или цвета градиента. По умолчанию используется белый цвет;
  • Обводка - при нажатии включает/выключает обводку вокруг тултипа. По умолчанию настройка выключена;
  • Цвет обводки - цвет обводки вокруг тултипа. Настройка доступна при включенной обводке. По умолчанию используется серый цвет;
  • Скругление - скругление области тултипа;
  • Тень - при нажатии включает/выключает тень от тултипа. По умолчанию настройка включена.

Для существующих графических виджетов сохраняется прежний состав тултипа: по умолчанию в подсказке отображаются только активные нескрытые показатели. В новых виджетах в список показателей тултипа добавляются все агрегаты из структуры виджета.

Если показатель выключен в настройках отображения виджета, он не отображается в тултипе, даже если выбран в настройке Показатель.

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет управлять заголовком в просмотре виджета по ссылке (внутренней или публичной).

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет указать настройки цвета и шрифта виджета. Данный блок полезен для приведения виджетов в информационной панели к единому стилю.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Показатели

На вкладке Показатели отображается список показателей с возможностью их настройки.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

При нажатии на кнопку , выбранный показатель будет скрыт, для отображения показателя необходимо нажать .

Возле каждого показателя есть кнопка перехода в настройку форматирования.

Перечень всех настроек блока Показатели:

• Граница - настройка визуализации столбцов:

  • Тип - кнопки:

    • сплошная линия - значение по умолчанию;
    • пунктирная линия;

  • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение не выбран;

  По умолчанию цвет границы определяется форматированием. Если форматирование не задано, то берется цвет по умолчанию.

  • Толщина - ползунок для установки толщины. По умолчанию значение 3;

  • Скругление - ползунок для установки скругления границы. По умолчанию значение 0;

• Заливка - настройка заливки столбцов:

  • Тип - кнопки:
    • сплошная - значение по умолчанию;
    • градиентная;
    • текстурная;

  Для градиентная и текстурная, если настроено форматирование с использованием нескольких цветов, применяется только первый цвет.

  • Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 0;
