Диаграмма потоков (sankey)

При переходе на вкладку Вид для виджета Диаграмма потоков отображаются следующие настройки:

• Информация о виджете;

• Диаграмма;

• Подписи;

• Переменные;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Диаграмма

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет изменить внешний вид узлов и потоков на диаграмме.

Перечень всех настроек блока Диаграмма:

• Расположение - кнопки возможного расположения:

  • горизонтальное - значение по умолчанию;
  • вертикальное;

• Толщина узла - ползунок для установки размера узла от 0 до 100. По умолчанию значение 30;

• Сбросить позицию узлов активна после изменения настроек узлов, позволяет вернуться к настройкам по умолчанию.

• Изгиб - ползунок для установки изгиба потоков диаграммы от 0 до 100. По умолчанию значение 30;

• Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 40;

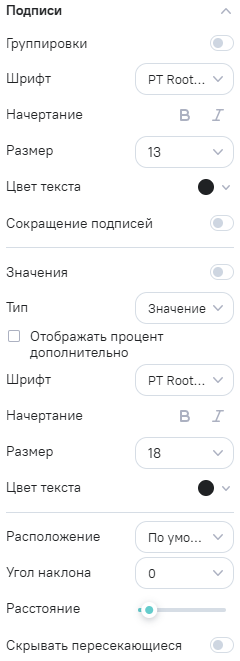

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить отображение подписей на диаграммах.

Перечень всех настроек блока Подписи:

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Тип - при нажатии раскроется список доступного отображения значения:

  • значение - значение по умолчанию;
  • процент;

• Отображать процент дополнительно/Отображать значение дополнительно - при нажатии включает/выключает отображение дополнительного значения в невыбранном типе. По умолчанию настройка выключена;

Название настройки зависит от выбранного значения в настройке Тип. При включении дополнительное значение отображается в скобочках у подписи.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • по умолчанию - отображение подписей строго внутри диаграммы. Значение по умолчанию;
  • справа;
  • слева;
  • сверху;
  • снизу;

Значения справа и слева доступны при настройке Расположение в значении горизонтально в блоке Диаграмма.

Значения сверху и снизу доступны при настройке Расположение в значении вертикально в блоке Диаграмма.

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 10;

Переменные

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет настроить расположение и выравнивание редактируемых переменных в виджете. Блок Переменные доступен после добавления хотя бы одной переменной в виджет.

Перечень всех настроек блока Переменные:

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значене по умолчанию;
  • слева;
  • снизу;
  • справа;

• Выравнивание - кнопки:

  • слева - значение по умолчанию;
  • по центру;
  • справа;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет управлять заголовком в просмотре виджета по ссылке (внутренней или публичной).

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Позволяет указать настройки цвета и шрифта виджета. Данный блок полезен для приведения виджетов в информационной панели к единому стилю.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
