KPI¶
Виджет типа KPI - это инструмент для отображения ключевых показателей эффективности. Представляет собой совокупность расположенных друг за другом значений (индикаторов). Данные отображаются в виде индикаторной области с заголовком Ключевые показатели.
Чтобы выбрать тип виджета KPI, нажмите на кнопку
на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.
В зависимости от настроек Агрегаты в виджете KPI используются показатели по первой группе либо итоговые показатели. Доступны следующие настройки:
-
настройка агрегатов - каждая созданная группа в настройке Агрегаты отображает результаты промежуточной агрегации по первой группе или итоговой агрегации;
-
форматирование промежуточных агрегатов ведется как через цвет агрегата в настройке Агрегаты, так и с помощью условного форматирования в карточке агрегата. Условное форматирование в приоритете над установленным цветом агрегата в его настройке;
-
форматирование итоговых агрегатов ведется только через цвет агрегата в настройке Агрегаты. Условное форматирование итоговых агрегатов недоступно.
Количество выводимых группировок в виджете не более 10000.
Внешний вид виджета¶
При переходе на вкладку Вид для виджета типа KPI отображаются следующие настройки:
-
Информация о виджете;
-
Подписи;
-
Агрегаты;
-
Разделители;
-
Название;
-
Фон;
-
Вид.
По умолчанию блок настроек свернут. Нажмите на кнопку
, отобразятся настройки блока.
Информация о виджете¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Информация о виджете:
-
Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка
выключена; -
текст - поле ввода текстовой информации. По умолчанию значение
отсутствует;

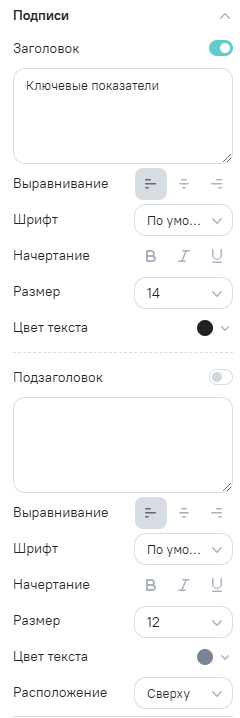

Подписи¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Подписи:
-
Заголовок - при нажатии включает/выключает отображение заголовка в виджете. По умолчанию включена; -
текст - поле ввода текстовой информации. По умолчанию значение
Ключевые показатели;
Для текста доступно использование переменных (типы переменных: константа, расчетная, редактируемая). Наименование перемененной вносится вручную в [ ], значение будут отображены, как в режиме редактирования, так и в режиме просмотра, по внутренней/публичной ссылкам.
-
Выравнивание - кнопки:
слева- значение по умолчанию;
по центру;
справа;
-
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
шрифт из блока настроек Вид; -
Начертание - кнопки:
жирный;
курсив;
подчеркнутый;
-
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение
14;
Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.
-
Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение
#202224; -
Подзаголовок - при нажатии включает/выключает отображение подзаголовка в виджете. По умолчанию выключена; -
текст - поле ввода текстовой информации. По умолчанию значение
отсутствует;
Для текста доступно использование переменных (типы переменных: константа, расчетная, редактируемая). Наименование перемененной вносится вручную в [ ], значение будут отображены, как в режиме редактирования, так и в режиме просмотра, по внутренней/публичной ссылкам.
-
Выравнивание - кнопки:
-
слева- значение по умолчанию; -
по центру; -
справа;
-
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
шрифт из блока настроек Вид;
-
Начертание - кнопки:
-
жирный; -
курсив; -
подчеркнутый;
-
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение
12;
Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.
-
Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение
#7A8492; -
Расположение - выпадающий список с вариантами возможного расположения:сверху- значение по умолчанию;снизу;

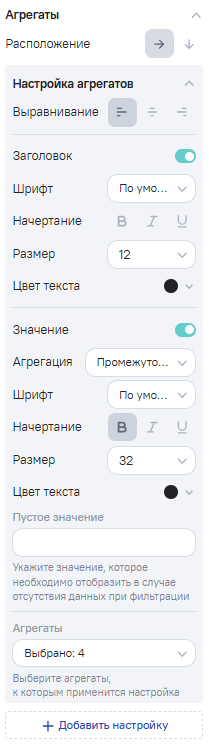

Агрегаты¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
По кнопке
Добавить настройку добавляются дополнительные настройки.
По кнопке
Удалить настройку удаляются дополнительные настройки.
Перечень всех настроек блока Агрегаты:
-
Расположение - кнопки возможного расположения:
горизонтальное- значение по умолчанию;
вертикальное;
-
заголовок - при двойном клике доступно поле для изменения названия; -
Выравнивание - кнопки:
-
слева- значение по умолчанию; -
по центру; -
справа;
-
Заголовок - при нажатии включает/выключает отображение заголовка в виджете. По умолчанию включена;
-
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
шрифт из блока настроек Вид;
-
Начертание - кнопки:
-
жирный; -
курсив; -
подчеркнутый;
-
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение
12;
Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.
-
Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение
#202224; -
Значение - при нажатии включает/выключает отображение значения агрегатов. По умолчанию включена; -
Агрегация- при нажатии раскрывается список типа агрегации для отображении на виджете: промежуточная- значение по умолчанию;итоговая;
Если в структуру добавлен агрегат с несоответствующим типом агрегации, в виджете будет отображаться только название агрегата без значения.
-
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
шрифт из блока настроек Вид;
-
Начертание - кнопки:
-
жирный- значение по умолчанию; -
курсив; -
подчеркнутый;
-
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение
32;
Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.
- Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение
#202224;
Цвет также можно установить с помощью условного форматирования типа Цвет текста. Условное форматирование приоритетнее заданного цвета в настройке внешнего вида.
-
Пустое значение - поле ввода для указания значения, которое будет отображаться в случае отсутствия данных при фильтрации; -
Агрегаты - при нажатии открывается список настроенных агрегатов с возможностью множественного выбора. Настройка применится к выбранным агрегатам в этом списке. По умолчанию выбраны все агрегаты;
Новые агрегаты по умолчанию попадают в первую настройку. На каждый агрегат может быть только одна настройка - если в новой настройке выбрать агрегат, прошлая настройка не будет к нему применяться.

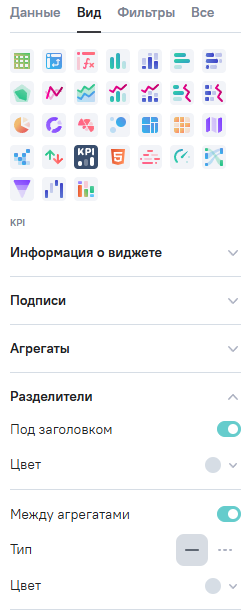

Разделители¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Разделители:
-
Под заголовком - при нажатии включает/выключает отображение разделителей под заголовком. По умолчанию настройка включена; -
Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение
#DFE5ED; -
Между агрегатами - при нажатии включает/выключает отображение разделителей между агрегатами. По умолчанию настройка включена; -
Тип линии - кнопки:
сплошная линия- значение по умолчанию;
пунктирная линия;
-
Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение
#DFE5ED;
Фон¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Фон:
-
Скругление - ползунок для установки скругления границы. По умолчанию значение
16; -
Тип - кнопки:
заливка- позволяет выбрать единый цвет фона в настройке Цвет;
градиент- позволяет выбрать фон с переходом двух цветов в настройках Угол и Цвета соответственно;
изображение- позволяет выбрать изображение фона в формате PNG или JPEG;
шаблон- позволяет выбрать фон из доступных. Значение по умолчанию;
-
Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение
#FFFFFF;
Цвет активно при включенной настройке Тип в значении заливка.
-
Цвета - при нажатии на сегмент открывается окно с палитрой цветов. По умолчанию установлены значения #FFFFFFи#F2F4F8. Кнопка
Поменять местами позволяет поменять местами цвета для создания градиента; -
Угол - кнопки направления градиента:-
сверху вниз- значение по умолчанию; -
слева направо;
справа налево по диагонали вниз;
слева направо по диагонали вниз;
Цвета и Угол активно при включенной настройке Тип в значении градиент.
выбор файла - при нажатии открывается окно для выбора изображения в формате PNG или JPEG. Также доступно перетаскивание файла в область для загрузки;
Форма выбора файла активна при включенной настройке Тип в значении изображение.
фон - при нажатии изменяет фон подложки виджета по шаблону. По умолчанию установлено значение для светлой темы -
, для темной темы -
;
Форма выбора фона активна при включенной настройке Тип в значении шаблон.
Для темной темы недоступны белые фоны, вместо них установлены темные фоны подложки.
-
Обводка - при нажатии включает/выключает отображение ободки тренда. По умолчанию настройка выключена; -
Цвет обводки - при нажатии открывается окно с палитрой цветов. По умолчанию установлено значение #DFE5ED;
Цвет обводки активно при включенной настройке Обводка.
Тень - при нажатии включает/выключает отображение тени тренда. По умолчанию настройка включена;
Название¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Название:
-
Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка
включена;
-
Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
шрифт из блока настроек Вид;
-
Начертание - кнопки:
-
жирный- значение по умолчанию; -
курсив; -
подчеркнутый;
-
Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение
18;
Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.
-
Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение
#202224; -
Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;
Вид¶
По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.
Перечень всех настроек блока Вид:
- Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение
PT Root UI;
