Диаграмма с сегментацией¶
Диаграмма с сегментацией — это тип диаграммы, в которой каждое целое делят на отдельные части (сегменты), чтобы показать вклад подкатегорий в общую величину и сравнить состав различных групп. Такие диаграммы применяют, когда важно показать не только сравнение категорий между собой, но и их внутренний состав. Диаграмма может быть построена с накоплением (единый столбец для значений) и без накопления (каждый сегмент в отдельном столбце). Объединяет в себе несколько видов визуализации: столбчатая, линейная, точечная. Построение виджета основывается на сводной таблице.
Тип виджета Диаграмма с сегментацией устанавливается при нажатии на кнопку
на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.
Построение виджета¶
Для построения данного виджета:
-
поле модели, включенное в область групп-строк виджета, используется для формирования оси категорий;
-
поле модели, включенное в область групп-столбцов виджета, используется для формирования сегментов;
-
поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования оси значений. Для каждого такого поля должен быть определен тип агрегации промежуточных значений данных;
Возможности¶
Для данного типа виджета интерфейс предоставляет следующие возможности:
- настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;
- настройка сортировки показателей диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;
- выбор цвета для сегментов на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;
- настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;
-
настройка внешнего вида виджета и показателей на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
-
вкладка Внешний вид:
-
Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку
Информация; -
Диаграмма - настройки параметров диаграммы;
-
Легенда - отображение легенды и ее настройки;
-
Подписи - отображение подписей виджета для каждого показателя или группы показателей;
-
Группировка значений - настройки групп значений виджета;
-
Оси - настройки горизонтальной и вертикальной оси виджета;
-
Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
-
Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
-
Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);
-
-
вкладка Показатели - настройки внешнего вида и видимости каждого агрегата/столбца;
-

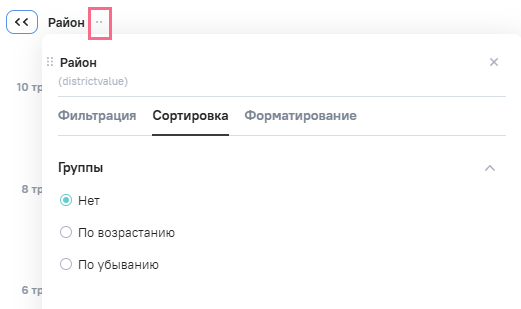

- изменение фильтрации значений по оси категорий виджета;

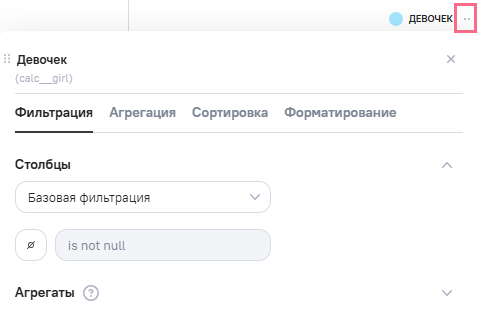

- изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей;
- изменение сортировки по возрастанию или убыванию на основании значений оси категорий;

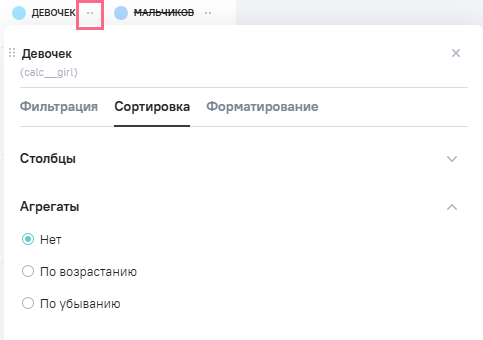

- изменение сортировки по возрастанию или убыванию значений показателей;
Приоритетность сортировки устанавливается в следующем порядке: сортировка агрегатов, скрытая сортировка, сортировка групп-строк.
При изменении (добавлении, удалении или перемещении) групп-столбцов в сводной таблице происходит сброс сортировки агрегатов с заданным уровнем.
- просмотр детальной информации (точных значений оси, показателя и названия показателя) при наведении курсора мыши на выбранный столбец/линию/точку. В детальной информации отображается вид агрегации значения на диаграмме;
- изменение масштаба оси категорий с помощью прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне. После первичного увеличения масштаба на виджете появляется элемент прокрутки;
- включение\отключение демонстрации отдельных показателей. На диаграмме всегда отображается только значение одного показателя. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка
для раскрытия списка остальных показателей;
На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.
- проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка
Назад. Возврат к самому верхнему уровню группировки доступен по кнопке
;
- перелистывание группировок по кнопкам
при наличии большого количества значений группировок, не вмещающихся в одну строку;
- изменение порядка полей для группировки, используя drag-and-drop;
- экспорт данных виджета в формате .csv, .xlsx, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
Выбор состояния Полное недоступен для Диаграмма с сегментацией.
