Древовидная карта

Древовидная карта - отображает иерархические данные как набор вложенных прямоугольников. Числовые значения задают размер и цвет отдельных прямоугольников. Диаграмма дает ответы на вопросы о долях категорий по отношению к общему числу.

Тип виджета Древовидная карта устанавливается при нажатии на кнопку  на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.

Построение виджета

Для построения данного типа виджета:

• поле модели, включенное в область группировок виджета, используется для формирования состава групп (прямоугольников) древовидной карты;

Количество выводимых группировок в виджете не более 10000.

• поле модели, включенное в область столбцов виджета, используется для формирования показателей и их соотношения. Для поля должен быть определен тип агрегации промежуточных значений данных.

Возможности

Для данного типа виджета интерфейс предоставляет следующие возможности:

• настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;

• выбор цвета показателя на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;

• настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;

• настройка внешнего вида виджета на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:

  • Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация;

  • Подписи - отображение подписей виджета для каждого показателя или группы показателей;

  • Группировка значений - настройки групп значений виджета;

  • Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;

  • Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);

  • Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);

• изменение фильтрации значений группировок виджета;

• изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей;

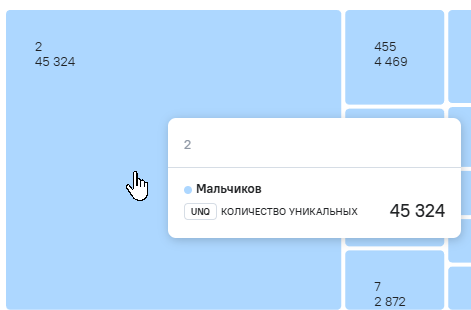

• просмотр детальной информации (названий, значений показателей и их вид агрегации) при наведении курсора мыши на выбранный сектор. В детальной информации отображается вид агрегации значения на диаграмме. При наведении курсора мыши на сегмент, он подсвечивается более темным цветом;

• включение\отключение демонстрации отдельных показателей. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка для раскрытия списка остальных показателей;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

• изменение масштаба с помощью наведения курсора мыши на область и прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне;

• проваливание в сегмент для просмотра значений по нему. Возврат ко всем сегментам доступен по кнопке ;

• экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
