Карта¶
Карта - содержит карту России, карты субъектов Федерации (регионов) и карты населенных пунктов, входящих в состав муниципальных образований (только Волгоградской области). Что позволяет, после обогащения данных координатами полигонов в формате GeoJSON строить аналитику населенных пунктов и других субъектов РФ.

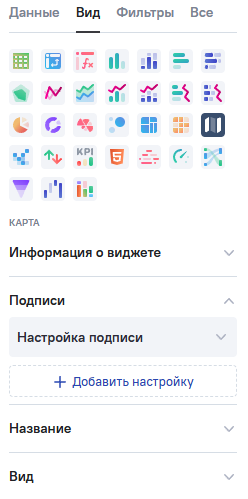

Тип виджета Карта устанавливается при нажатии на кнопку
на вкладке Вид в области основных настроек виджета. В превью виджета отобразится подложка в виде карты России, а данные, выводимые в виджет, приводятся в соответствие с выведенными на карту регионами.
Поддерживаемые уровни объектов территориального устройства
| Уровень | Объекты территориального устройства и их виды | |
|---|---|---|
| 1 | Страна - РФ | Входит в поставку, с учетом Республики Крым, города Севастополя, ДНР и ЛНР, Запорожской и Херсонской областей |
| 2 | Субъекты (регионы) РФ: республики, края, области, округа, автономные области, автономные округа, города федерального значения | Частично входят в поставку, с учетом Республики Крым и города Севастополя |
| 3 | Муниципальные районы, городские и муниципальные округа, федеральные территории, города республиканского/краевого/областного/окружного значения | Входят в поставку только территориальные деления субъекта РФ Волгоградской области |
| 4 | Городские и сельские поселения, межселенная территория | Входят в поставку только территориальные деления субъекта РФ Волгоградской области |
| 5 (при наличии) | Города, поселки, поселки городского типа, рабочие поселки, сельская администрация, сельские муниципальные образования, сельские поселения, сельсоветы и т.д. | Входят в поставку только территориальные деления субъекта РФ Волгоградской области |
| 6 (при наличии) | Населенные пункты, поселки, деревни, села, хутора, СНТ, починки, выселки и т.д. | Входят в поставку только территориальные деления субъекта РФ Волгоградской области |
Построение виджета¶
Для построения данного типа виджета:
- поле модели, включенное в область группировок виджета, используется для связи данных и карты. Данное поле может содержать значения кодов ОКАТО, ОКТМО или кодов для субъектов РФ;
Количество выводимых группировок в виджете не более 10000.
- поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования показателей. Для каждого поля должен быть определен тип агрегации промежуточных значений данных.
Возможности¶
Для данного типа виджета интерфейс предоставляет следующие возможности:
- настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;
- выбор цвета показателя на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;
- настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;
-
настройка внешнего вида виджета на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
-
Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку
Информация; -
Подписи - отображение подписей виджета для каждого показателя или группы показателей;
-
Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
-
Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
-
Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);
-
- изменение фильтрации значений группировок виджета;
- изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей;
- просмотр детальной информации (названий регионов, значений показателей и их вид агрегации) при наведении курсора мыши на выбранный сектор. В детальной информации отображается вид агрегации значения на диаграмме. При наведении курсора мыши на сегмент карты, он подсвечивается более темным цветом;
- включение\отключение демонстрации отдельных показателей. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка
для раскрытия списка остальных показателей;
- смена отображения показателей на карте. Чтобы переключить показатель, нажмите на иконку цвета слева от наименования показателя. По умолчанию активна только одна кнопка цвета;
- изменение масштаба карты с помощью наведения курсора мыши на область и прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне;
- проваливание в субъект для просмотра значений по нему. При двойном клике или при двух поочередных кликах на регион будет открываться карта районов выбранного региона. Для привязки данных к районам региона добавьте в группировку поле с значениями ОКАТО районов (возможно использование ОКТМО). Возврат ко всем субъектам доступен по кнопке
;
Функционал построения карт муниципальных районов и населенных пунктов, входящих в состав муниципальных образований продемонстрирован в Системе на данных территориального деления субъекта РФ Волгоградской области.
-
назначение карты региона по умолчанию. Если сохранить виджет на карте региона, то при дальнейших открытиях виджета или дашборда с этим виджетом по умолчанию будет открываться карта региона без возможности вернуться к карте РФ в режиме просмотра;
-
экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
