Воронка¶
Воронка - диаграмма, которая используется для показа данных в потоках и процессах. Обычно этапы расположены сверху вниз, где каждый уровень представляет определённый шаг или этап процесса. Каждый уровень в диаграмме отражает количество объектов или данных, которые проходят через этот этап. Чаще всего количество объектов на каждом этапе уменьшается, что создаёт характерную форму воронки.
Тип виджета Воронка устанавливается при нажатии на кнопку
на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.
Построение виджета¶
Для построения данного типа виджета:
- поле модели, включенное в область группировок виджета используется для формирования секторов воронки;
Количество выводимых группировок в виджете не более 10000.
- поле модели, включенное в область столбцов виджета, определяет значения по каждому из секторов и их соотношение. Для поля должен быть определен тип агрегации промежуточных значений данных;
Возможности¶
Для данного типа виджета интерфейс предоставляет следующие возможности:
- настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;
- настройка сортировки секторов диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;
- выбор цвета сектора на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;
- настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;
-
настройка внешнего вида виджета на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
-
Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку
Информация; -
Пропорции - параметры пропорций диаграммы и ее секторов;
-
Легенда - отображение легенды и ее настройки;
-
Подписи - отображение подписей виджета для каждого показателя или группы показателей;
-
Отрицательные значения - отображение отрицательных значений для диаграмм;
-
Итого - настройки итоговых значений для виджета;
-
Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
-
Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
-
Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);
-

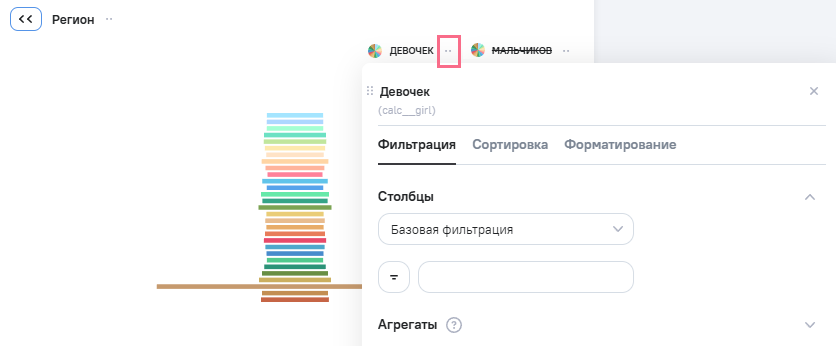

- изменение фильтрации значений поля, определяющего сектора;
- изменение фильтрации значений поля показателя;

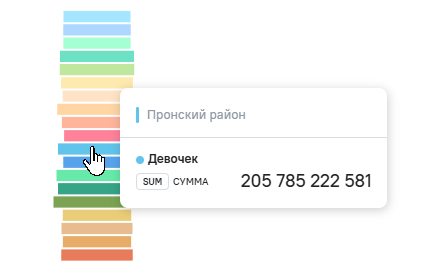

- просмотр детальной информации (названия сектора и значения показателя) при наведении курсора мыши на выбранный сектор. В детальной информации отображается вид агрегации значения на диаграмме и цвет сектора диаграммы;
- включение\отключение демонстрации отдельных показателей. На диаграмме всегда отображается только значение одного показателя. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка
для раскрытия списка остальных показателей;
На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.
- проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка
Назад. Возврат к самому верхнему уровню группировки доступен по кнопке
;
- перелистывание группировок по кнопкам
при наличии большого количества значений группировок, не вмещающихся в одну строку;
- изменение порядка полей для группировки, используя drag-and-drop;
- экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
