Комбинированная диаграмма (гор.)

Комбинированная диаграмма - служит для одновременного сравнения и анализа разных показателей, часто имеющих разные единицы измерения или масштабы. Позволяет на одном графике увидеть, как показатели связаны между собой. Удобна для сравнения плановых и фактических показателей. Объединяет в себе несколько видов визуализации: столбчатая, линейная, точечная.

Тип виджета Комбинированная диаграмма (гор.) устанавливается при нажатии на кнопку  на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.

Данный вид диаграммы практически аналогичен Комбинированная диаграмма (верт.) и представляет его разворот на 90 градусов, при котором оси меняются местами.

Построение виджета

Для построения данного типа виджета:

• поле модели, включенное в область группировок виджета, используется для формирования вертикальной оси;

Количество выводимых группировок в виджете не более 10000.

• поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования горизонтальной оси - показатели. При этом:
  • для каждого поля должен быть определен тип агрегации промежуточных значений данных;
  • данные каждого из полей отображаются как столбец/линия/точка отдельного цвета, сгруппированные по значениям вертикальной оси;
  • показатели типа столбец/линия находящиеся на одной оси накладываются друг на друга;
  • значения выстраиваются в едином масштабе.

Возможности

Для данного типа виджета интерфейс предоставляет следующие возможности:

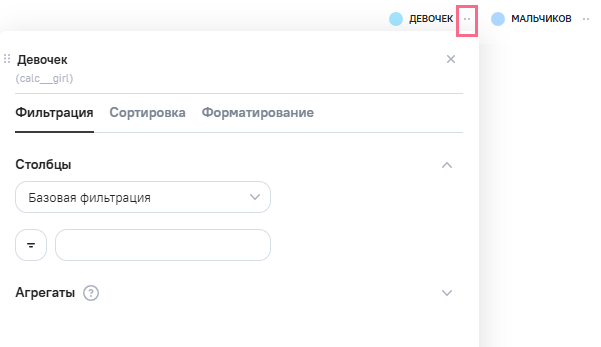

• настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;

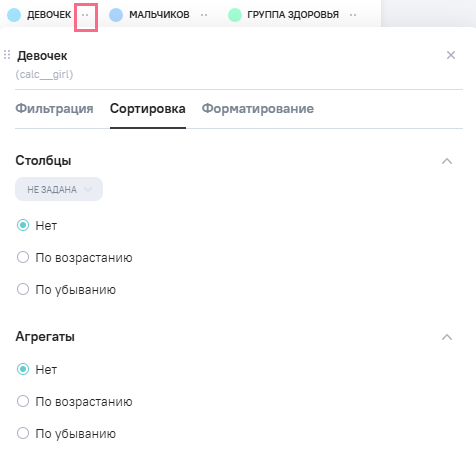

• настройка сортировки столбцов диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;

• выбор цвета для группы и показателя на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;

• настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;

• настройка внешнего вида виджета и показателей на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:

  • вкладка Внешний вид - настройки внешнего вида диаграммы:

    • Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация;

    • Подписи - отображение подписей виджета для каждого показателя или группы показателей;

    • Группировка значений - настройки групп значений виджета;

    • Оси - настройки горизонтальной и вертикальной оси виджета;

    • Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;

    • Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);

    • Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);

  • вкладка Показатели - настройки внешнего вида и видимости каждого агрегата/столбца;

• изменение фильтрации значений по вертикальной оси виджета;

• изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей (столбцов/линий/точек);

• изменение сортировки по возрастанию или убыванию на основании значений вертикальной оси;

• изменение сортировки по возрастанию или убыванию значений показателей;

• просмотр детальной информации (точных значений оси, показателя и названия показателя) при наведении курсора мыши на выбранный столбец. В детальной информации отображается вид агрегации значения на диаграмме;

• изменение масштаба вертикальной оси с помощью прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне. После первичного увеличения масштаба на виджете появляется элемент прокрутки;

• включение\отключение демонстрации отдельных показателей с автоматическим масштабированием по горизонтальной оси. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка для раскрытия списка остальных показателей;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

• проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка Назад. Возврат к самому верхнему уровню группировки доступен по кнопке ;

• перелистывание группировок по кнопкам при наличии большого количества значений группировок, не вмещающихся в одну строку;

• изменение порядка полей для группировки, используя drag-and-drop;

• экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
