Облако тегов

Облако тегов - позволяет визуализировать категорийные данные. Чем больше агрегированное значение категории, тем больше размер шрифта для ее отображения и тем крупнее она в облаке. Формирование категорий выполняется в соответствии с наличием места в отображаемой фигуре и размерами минимального и максимального шрифтов. Дает мгновенное представление о категориях, которые приносят больший вклад по показателю. Позволяет создать дополнительную навигацию в информационной панели.

Тип виджета Облако тегов устанавливается при нажатии на кнопку  на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.

Построение виджета

Для построения данного типа виджета:

• поле модели, включенное в область группировок виджета, используется для формирования состава тегов (слов) диаграммы;

Количество выводимых группировок в виджете не более 10000.

• поле модели, включенное в область столбцов виджета, используется для формирования значений и их соотношение. Для поля должен быть определен тип агрегации промежуточных значений данных.

Возможности

Для данного типа виджета интерфейс предоставляет следующие возможности:

• настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;

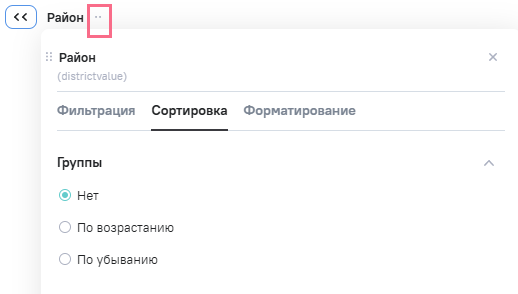

• настройка сортировки диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;

• выбор цвета показателя на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;

• настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;

• настройка внешнего вида виджета на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:

  • Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку Информация;

  • Группировка значений - настройки групп значений виджета;

  • Форма - настройки формы виджета;

  • Параметры слов - настройки внешнего вида тегов;

  • Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;

  • Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);

  • Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);

• изменение фильтрации значений группировок виджета;

• изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей (значений точек);

• изменение сортировки по возрастанию или убыванию на основании значений группировок;

• изменение сортировки по возрастанию или убыванию значений показателей;

• просмотр детальной информации (названий, значений показателей и их вид агрегации) при наведении курсора мыши на выбранный тег. В детальной информации отображается вид агрегации значения на диаграмме и цвет тега;

• включение\отключение демонстрации отдельных показателей. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка для раскрытия списка остальных показателей;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

• проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка Назад. Возврат к самому верхнему уровню группировки доступен по кнопке ;

• перелистывание группировок по кнопкам при наличии большого количества значений группировок, не вмещающихся в одну строку;

• изменение порядка полей для группировки, используя drag-and-drop;

• экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
