Тепловая карта¶
Тепловая карта - используется для визуализации количественных взаимоотношений между двумя категорийными переменными. Диаграмма состоит из прямоугольной сетки, составленной из двух категорийных переменных. Каждая ячейка в сетке обозначена при помощи числового значения. Диаграмма помогает определить распределение числовых значений по двум категориям.
Тип виджета Тепловая карта устанавливается при нажатии на кнопку
на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.
Построение виджета¶
Для построения данного типа виджета:
-
поле модели, включенное в область групп-строк виджета, используется для формирования таблицы, с дискретными категориями в колонках. Требуется выбирать только 1 поле для формирования колонок, последующие будут игнорироваться;
-
поле модели, включенное в область групп-столбцов виджета, используется для формирования таблицы, с дискретными категориями в строках. Требуется выбирать только 1 поле для формирования строк, последующие будут игнорироваться;
Количество выводимых группировок в виджете не более 10000.
Поля для группировок в виджете не должны быть более:
- 51 уникальная запись на колонки;
- 1000 уникальных записей на строки.
Используйте предварительную фильтрацию для уменьшения количества данных.
- поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования значений по пересечению столбцов и строк. Для каждого поля должен быть определен тип агрегации промежуточных значений данных.
Возможности¶
Для данного типа виджета интерфейс предоставляет следующие возможности:
- настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;

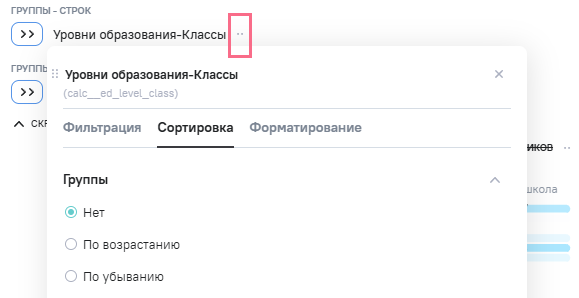

- настройка сортировки диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;
- выбор цвета группировок и показателей на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;
- настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;
-
настройка внешнего вида виджета и показателей на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
-
вкладка Внешний вид - настройки внешнего вида диаграммы:
-
Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку
Информация; -
Подписи - отображение подписей виджета для каждого показателя или группы показателей;
-
Группировка значений - настройки групп значений виджета;
-
Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
-
Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
-
Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);
-
-
вкладка Показатели - настройки внешнего вида и видимости каждого агрегата/столбца;
-
- изменение фильтрации значений группировок виджета;
- изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей;
- изменение сортировки по возрастанию или убыванию на основании значений группировок;
- изменение сортировки по возрастанию или убыванию значений показателей;
- просмотр детальной информации (названий, значений показателей и их вид агрегации) при наведении курсора мыши на выбранную ячейку. В детальной информации отображается вид агрегации значения на диаграмме;
- включение\отключение демонстрации отдельных показателей. На диаграмме всегда отображается только значение одного показателя. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка
для раскрытия списка остальных показателей;
На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.
- изменение масштаба виджета с помощью прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне. После первичного увеличения масштаба на виджете появляется элемент прокрутки;
- изменение порядка полей для группировки, используя drag-and-drop;
- сворачивание группировок виджета по кнопке
Скрыть для увеличения области просмотра виджета. Для возврата группировок появляется кнопка
Подробнее;
- экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
Выбор состояния Полное недоступен для Тепловая карта.
