Каскадная диаграмма¶
Каскадная диаграмма — это тип диаграммы, который используется для визуализации последовательных изменений данных. Он показывает, из каких промежуточных агрегатов складывается итоговое значение, отображая изменения этих агрегатов в положительную или отрицательную сторону. Для построения диаграммы используется только один агрегат, например, сумма, среднее значение или количество. Построение виджета основывается на сводной таблице.
Тип виджета Каскадная диаграмма устанавливается при нажатии на кнопку
на вкладке Вид в области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля на вкладке Данные и установите тип агрегации данных.
Построение виджета¶
-

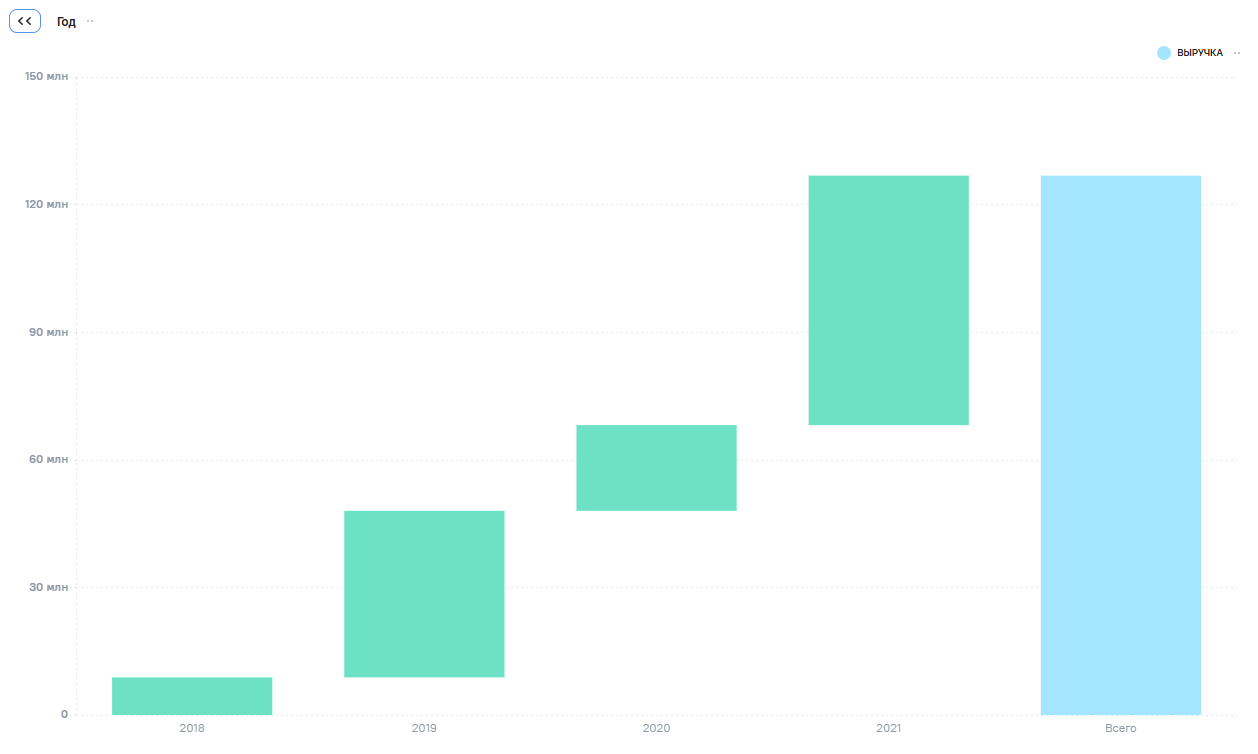

Для данного типа виджета по промежуточным агрегатам с итоговым значением:
Виджет строится на неполной структуре сводной таблицы - без групп-столбцов. Показывает из каких значений складывается итоговое значение.
- поле модели, включенное в область групп-строк виджета, используется для формирования горизонтальной оси;
Количество выводимых группировок в виджете не более 10000.
-
поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования вертикальной оси. Для каждого такого поля должен быть определен тип агрегации промежуточных значений данных;
-
рассчитанные промежуточные агрегаты используются для построения каскадных столбцов;
Построение каскадных столбцов зависит от расположения итогового столбца:
- справа (в конце) или отсутствует: отсчет начинается с 0, последующее значение получается суммированием предыдущего значения и текущего. Положительные значения - движение вверх, отрицательные - вниз. Столбцы направлены вверх;
- слева (в начале): отсчет начинается от значения итогового столбца, последующее значение получается вычитанием из текущего значения начальной позиции текущего значения. Положительные значения - движение вниз, отрицательные - вверх. Столбцы направлены вниз.
- сумма всех значений промежуточных агрегатов используется для построения итогового столбца.
-

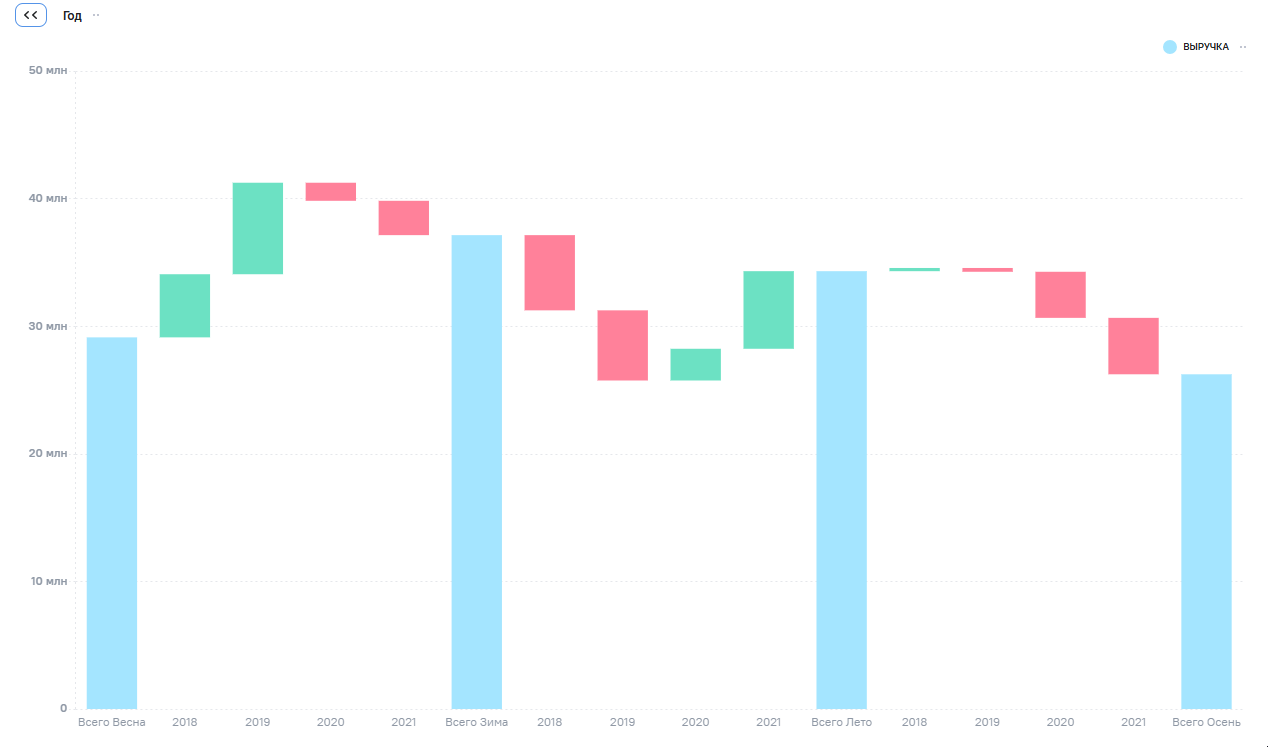

Для данного типа виджета по дельтам с промежуточными итогами:
Виджет строится на полной структуре сводной таблицы. Показывает изменения показателей между промежуточными итогами.
-
поле модели, включенное в область групп-строк виджета, используется для формирования горизонтальной оси;
-
поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования вертикальной оси. Для каждого такого поля должен быть определен тип агрегации промежуточных значений данных;
-
дельты - разница между значениями следующей и текущей группы, используются для построения каскадных столбцов. Количество каскадов определяется количеством групп-столбцов уменьшенным на единицу;
-
сумма всех значений агрегатов по группе-столбцу используется для построения итоговых столбцов. Количество итоговых столбцов определяется количеством групп-столбцов.
-
Возможности¶
Для данного типа виджета интерфейс предоставляет следующие возможности:

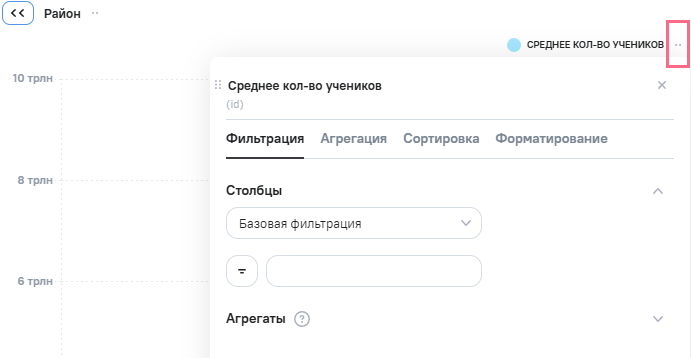

- настройка фильтрации данных как исходных, так и агрегированных по одному или нескольким полям модели. Также доступна фильтрация по полям, не используемым в составе виджета. Фильтрация настраивается на вкладке Фильтрация настроек поля. Подробнее о фильтрации в разделе Параметры поля в структуре виджета;
- настройка сортировки столбцов диаграммы с помощью сортировки агрегированных данных и группировок по одному или нескольким полям, используемым в составе виджета. Сортировка настраивается на вкладке Сортировка настроек поля. Подробнее о сортировке в разделе Параметры поля в структуре виджета;
- настройка сортировки данных по дельте. При этом сортировка из карточки поля групп-столбцов влияет на порядок промежуточных агрегатов и формирование дельт. Сортировка настраивается на вкладке Вид в блоке настроек Сортировка;
- выбор цвета для показателя на вкладке Форматирование настроек поля. Подробнее о форматировании в разделе Параметры поля в структуре виджета и поддерживаемых видах форматирования в таблице Форматирование для виджетов;
- настройка промежуточной и итоговой агрегации для показателей. Агрегация настраивается на вкладке Агрегация настроек поля. Промежуточную агрегацию также можно быстро изменить нажатием на иконку агрегации в структуре виджета. Подробнее об агрегации в разделе Параметры поля в структуре виджета;
-
настройка внешнего вида виджета и показателей на вкладке Вид. Подробнее о доступных настройках в разделе Настройка параметров внешнего вида. При переходе на вкладку для виджета отображаются следующие настройки:
-
вкладка Внешний вид:
-
Информация о виджете - подробное описание виджета, которое отображается в режиме просмотра и редактирования виджета или в информационной панели при наведении на кнопку
Информация; -
Подписи - отображение подписей виджета для каждого показателя или группы показателей;
-
Итого - настройки итоговых значений для виджета;
-
Сортировка - настройка сортировки показателей по дельте;
-
Оси - настройки горизонтальной и вертикальной оси виджета;
-
Переменные - настройки расположения и выравнивания редактируемых переменных в виджете;
-
Название - настройки заголовка в просмотре виджета по ссылке (внутренней или публичной);
-
Вид - настройки стиля виджета, для приведения виджетов в информационной панели к единому внешнему виду. Для табличных представлений настройки влияют как на сами данные виджета, так и на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели). Для графических виджетов настройки влияют только на элементы отображения (название виджета в информационной панели, группы-строк, группы-столбцов, показатели);
-
-
вкладка Показатели - настройки внешнего вида и видимости каждого агрегата/столбца;
-
- изменение фильтрации значений по горизонтальной оси виджета;
- изменение фильтрации значений исходных строк и агрегатов для полей, используемых в построении показателей (столбцов);
- изменение сортировки по возрастанию или убыванию на основании значений горизонтальной оси;
- изменение сортировки по возрастанию или убыванию значений показателей;
Приоритетность сортировки устанавливается в следующем порядке: сортировка агрегатов, скрытая сортировка, сортировка групп-строк.
При изменении (добавлении, удалении или перемещении) групп-столбцов в сводной таблице происходит сброс сортировки агрегатов с заданным уровнем.
- просмотр детальной информации (точных значений оси, показателя и названия показателя) при наведении курсора мыши на выбранный столбец. В детальной информации отображается вид агрегации значения на диаграмме;
- изменение масштаба горизонтальной оси с помощью прокрутки колеса мыши или разводя в стороны пальцы на планшете или телефоне. После первичного увеличения масштаба на виджете появляется элемент прокрутки;
- включение\отключение демонстрации отдельных показателей с автоматическим масштабированием по горизонтальной оси. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка
для раскрытия списка остальных показателей;
На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.
- проваливание в группу для просмотра значений по ней. В хлебных крошках группа выделяется жирным шрифтом. Для возврата к предыдущему уровню появляется кнопка
Назад. Возврат к самому верхнему уровню группировки доступен по кнопке
;
Для построения виджета по дельтам с промежуточными итогами используется только первый уровень данных, поэтому проваливание по группировкам недоступно. Также недоступно отключение итоговых столбцов.
- перелистывание группировок по кнопкам
при наличии большого количества значений группировок, не вмещающихся в одну строку;
- изменение порядка полей для группировки, используя drag-and-drop;
- экспорт данных виджета в формате .csv, .pdf, .png. Подробнее об экспорте данных виджета в разделе Экспорт данных виджета.
Выбор состояния Полное недоступен для Каскадная диаграмма.
