Работа с ETL-блоками

ETL-блоки - это инструмент, позволяющий трансформировать и обрабатывать данные, используя готовые блоки скриптов.

Каждый ETL-блок содержит:

• скрипт с функцией определения списка полей объекта и функцией сборки данных блока (по аналогии с after_load/after_all-функциями из ETL-редактора), и скрипт определения;

• список настраиваемых параметров, которые пользователь должен указать на странице редактирования модели при помещении данного ETL-блока на схему модели.

Доступные ETL-блоки:

• Вычисляемые поля - блок предназначен для добавления вычисляемых полей к любой части модели. Вычисляемое поле задается названием и выражением для вычисления значения поля. При указании выражений вычисляемых полей используется Spark SQL;

• Декоратор - блок предназначен для произвольного преобразования схемы и процедуры получения данных любой части модели;

• Функция - блок предназначен для реализации произвольного поведения при обработке данных модели;

• SQL-блок - блок позволяет выполнить произвольное SQL-выражение над любой частью модели;

• Временная серия - блок позволяет сгенерировать столбец с некоторыми периодическими временными значениями;

• Разворот иерархии Parent-Child - блок предназначен для преобразования таблицы с parent-child иерархией в таблицу, где уровни иерархии вынесены (развернуты) в отдельные столбцы;

• Прогнозирование временного ряда - блок выполняет прогнозирование временного ряда на основе автоматически обучаемой статистической модели;

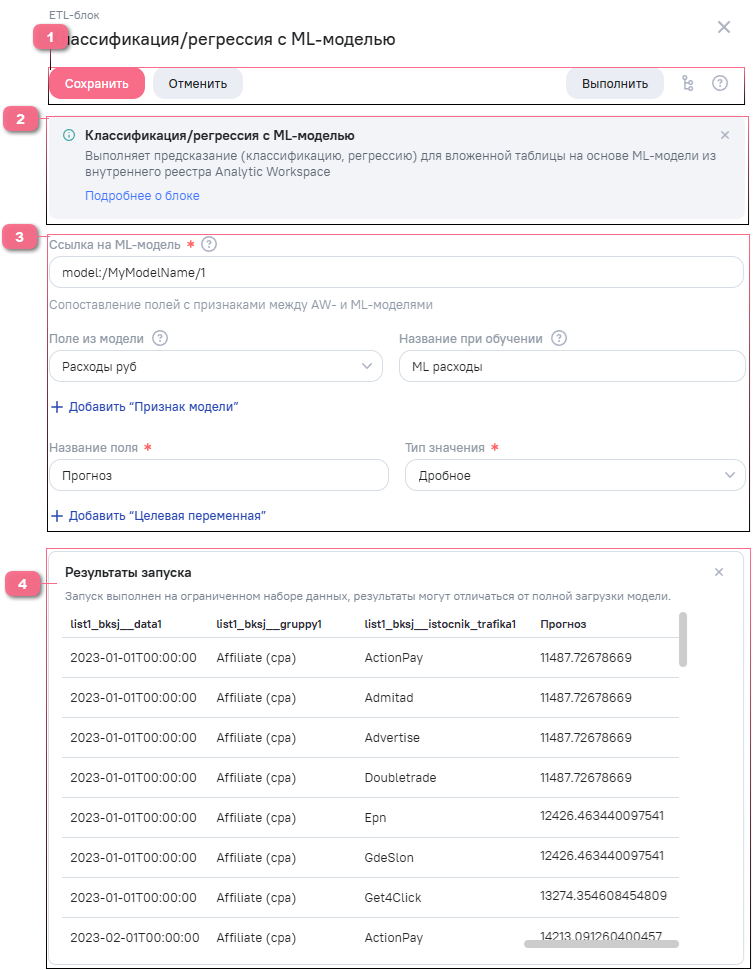

• Классификация/регрессия с ML-моделью - блок выполняет предсказание (классификацию, регрессию) для вложенной в него таблицы на основе ML-модели из внутреннего реестра ML-моделей;

• ML-модель в ручном режиме - блок предназначен для опытных специалистов по ML-моделям в случае нехватки функционала блоков Прогнозирование временного ряда (авто) и Классификация/регрессия с ML-моделью;

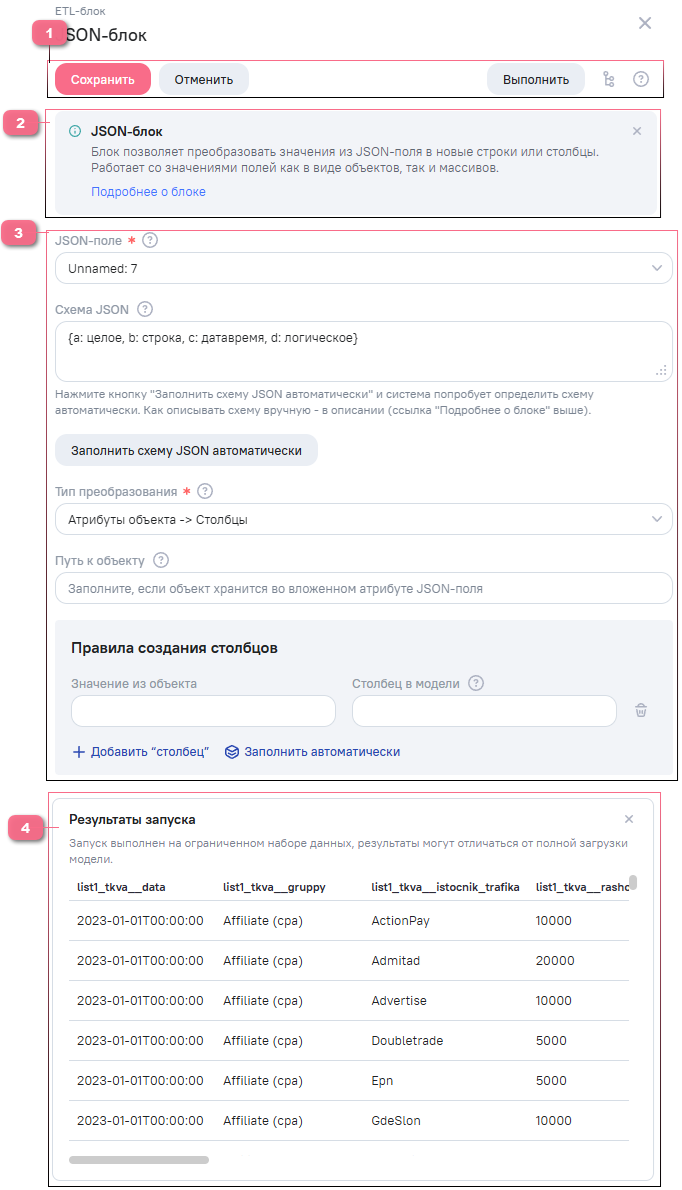

• JSON-блок - блок позволяет преобразовать значения из JSON-поля в новые строки или столбцы. Работает со значениями полей как в виде объектов, так и массивов.

Для подключения ETL-блоков из внешнего репозитория используется переменная среды ETL_BLOCKS_REPOSITORY. В переменной указывается адрес собственного репозитория. В список ETL-блоков добавляются блоки из стороннего репозитория. Создание собственных ETL-блоков можно выполнять с использованием клиентской библиотеки analytic-workspace-client.

С подробным описание каждого ETL-блока и его параметров можно ознакомиться перейдя по ссылке Подробнее о блоке, указанной в окне настройки параметров ETL-блока.

Добавление ETL-блока

Для добавления ETL-блока нажмите на кнопку  Добавить объект на панели кнопок и в выпадающем списке выберите пункт ETL-блок.

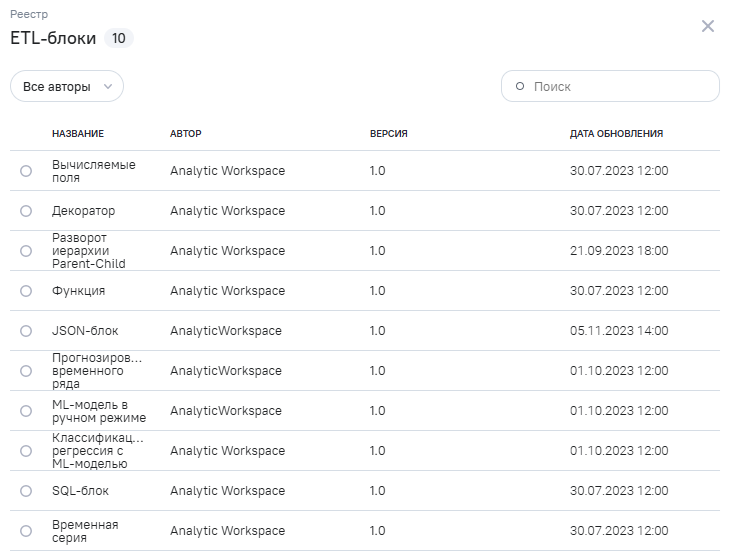

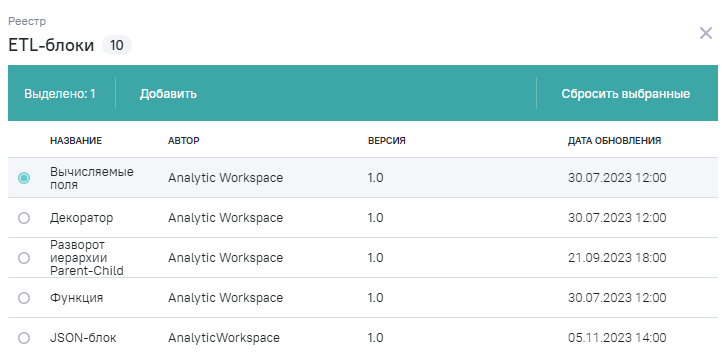

Откроется окно выбора блока.

Для выбора блока в списке установите флажок напротив необходимого блока и нажмите на кнопку Добавить в появившейся панели выполнения действий.

После добавления ETL-блока на схему модели откроется окно для задания параметров ETL-блока. Каждый ETL-блок имеет свой набор параметров. С подробным описание каждого ETL-блока и его параметров можно ознакомиться перейдя по ссылке Подробнее о блоке, указанной в окне настройки параметров ETL-блока.

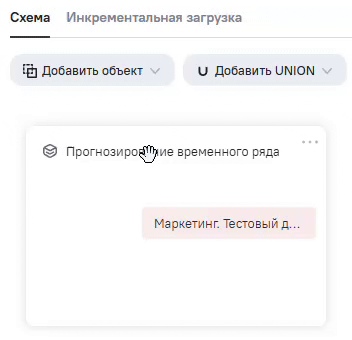

Для наполнения ETL-блока данными переместите с помощью drag-and-drop в его область блоки данных и соедините их связью типа JOIN. При перемещении связанных объектов данных в или из ETL-блока, будет перемещен сам объект и все его связанные объекты справа. Если перемещаемый объект был связан слева с другим объектом, то откроется предупреждение, что данная связь будет удалена.

Невозможно соединить при помощи JOIN блоки данных внутри и вне ETL-блока. Для такого соединения используйте связь JOIN ETL-блока целиком и объекта вне ETL-блока.

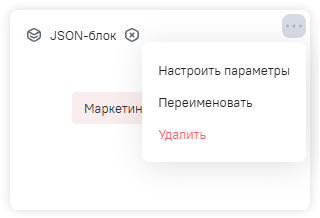

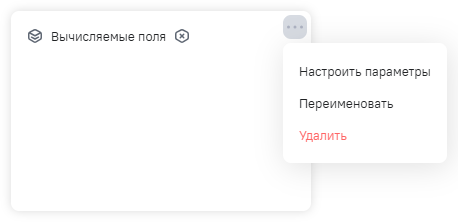

Для переименования ETL-блока:

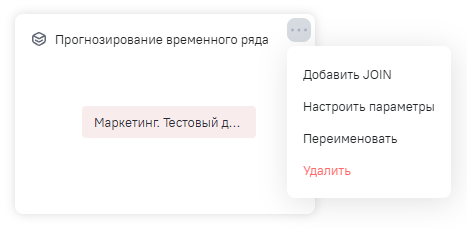

• в области схемы модели напротив необходимого ETL-блока нажмите на кнопку , откроется контекстное меню. Выберите пункт Переименовать и измените название;

• дважды нажмите на наименование ETL-блока и измените название.

Для удаления ETL-блока в области схемы модели напротив необходимого ETL-блока нажмите на кнопку , откроется контекстное меню. Выберите пункт Удалить.

Для связи ETL-блока с другими блоками или объектами в области схемы модели напротив необходимого ETL-блока нажмите на кнопку , откроется контекстное меню. Выберите пункт Добавить JOIN.

Настройка параметров ETL-блока

Настройка параметров ETL-блока доступна сразу после создания блока. Для перехода к редактированию настроек параметров ETL-блока в области схемы модели напротив необходимого ETL-блока нажмите на кнопку , откроется контекстное меню. Выберите пункт Настроить параметры.

Откроется окно для задания параметров ETL-блока. Каждый ETL-блок имеет свой набор параметров. С подробным описание каждого ETL-блока и его параметров можно ознакомиться перейдя по ссылке Подробнее о блоке, указанной в окне настройки параметров ETL-блока.

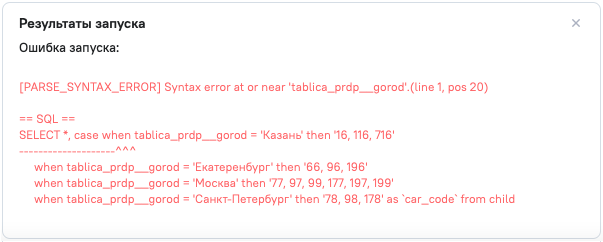

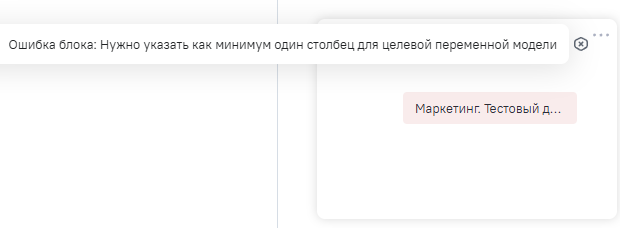

В случае неверно заполненных параметров или незаполненных параметров, приводящих к ошибке, справа от наименования ETL-блока отображается пиктограмма , сигнализирующая об ошибке блока. При наведении на пиктограмму появляется подсказка с текстом ошибки.

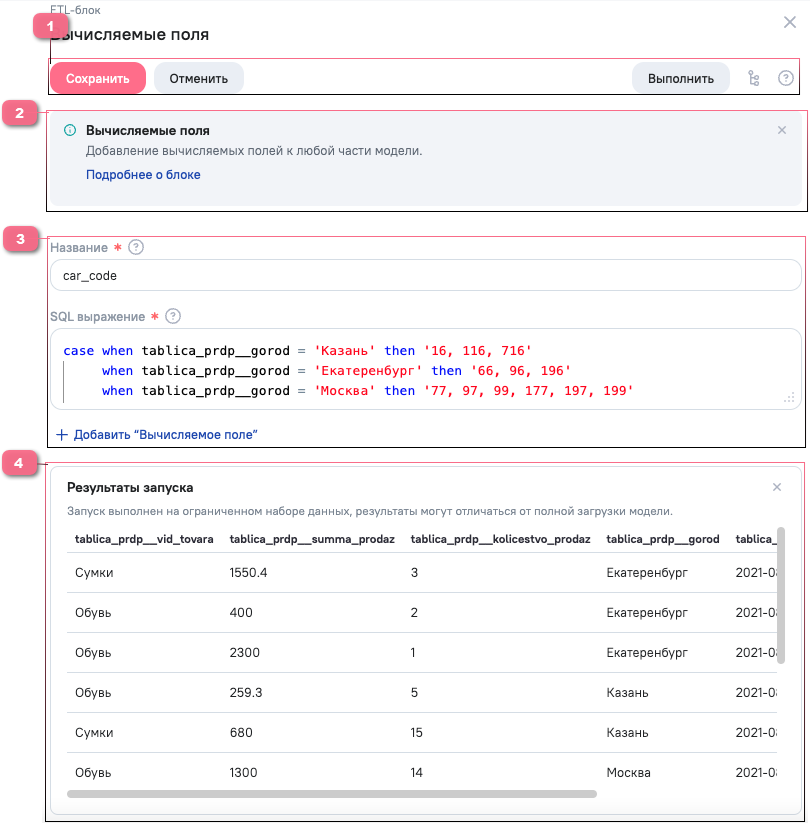

Вычисляемые поля

Блок предназначен для добавления вычисляемых полей к любой части модели. Вычисляемое поле задается названием и выражением для вычисления значения поля. При указании выражений вычисляемых полей используется Spark SQL.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

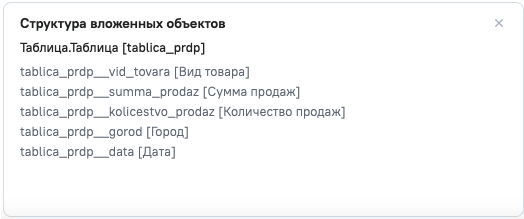

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• Название - наименование вычисляемого поля. Доступно использование букв, цифр и символа _;
• SQL выражение - SQL запрос для вычисления поля. При указании выражений используется Spark SQL;

В поле ввода SQL выражения при вводе первых букв отображаются значения справочников (IntelliSense) и подсветка синтаксиса. Справочники реализованы по полям модели, ключевым словам (select, from и др.), алиасам, таблицам. При выборе алиаса в выпадающем списке в формуле указывается код выбранного поля для корректной работы запроса.

• кнопка Добавить "Вычисляемое поле" позволяет добавить вычисляемое поле в блок. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме .

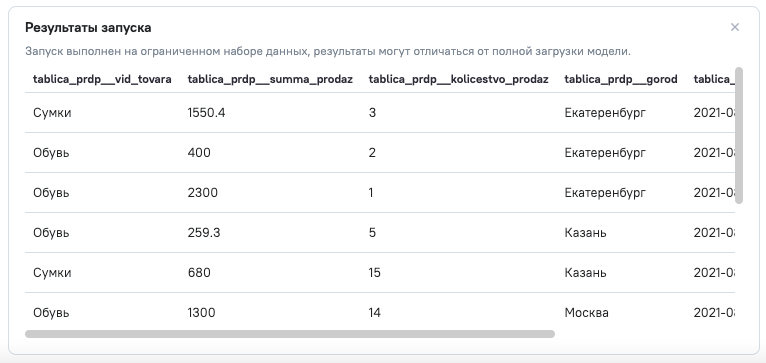

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

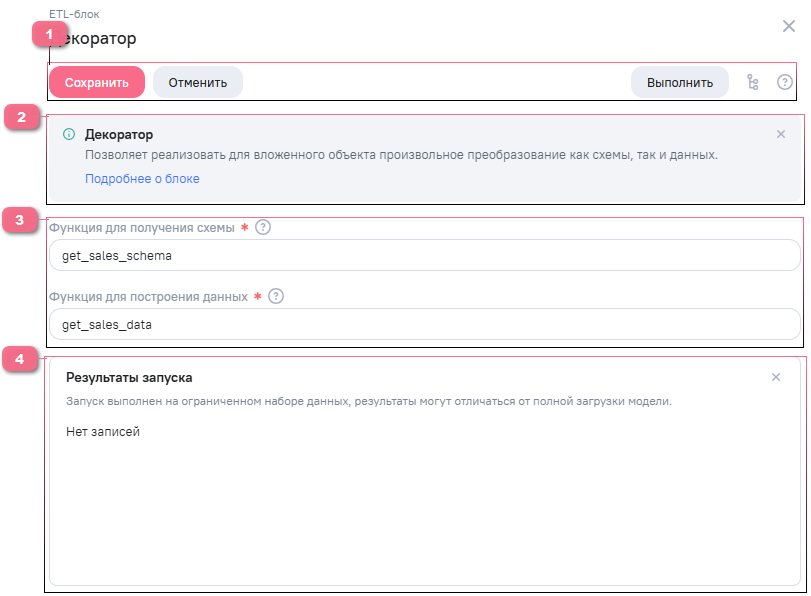

Декоратор

Блок предназначен для произвольного преобразования схемы и процедуры получения данных любой части модели.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• Функция для получения схемы - имя функции из ETL-скрипта модели, которая используется для получения схемы блока;
• Функция для построения данных - имя функции из ETL-скрипта модели, которая используется для получения данных блока.

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

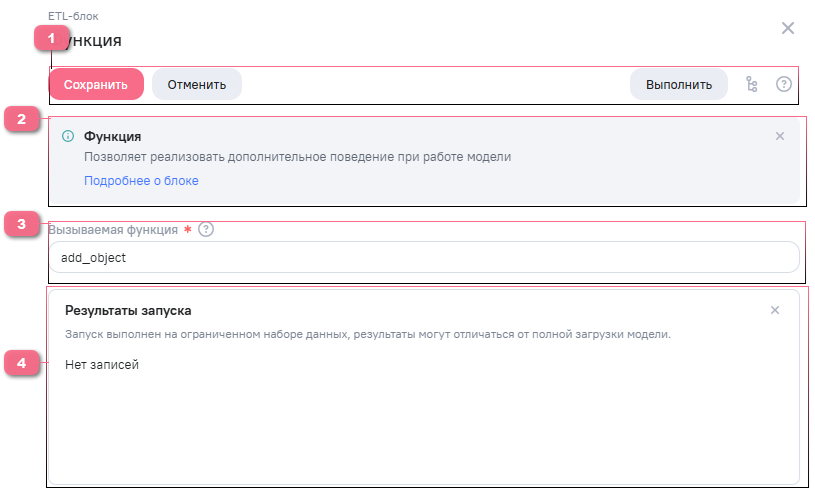

Функция

Блок предназначен для реализации произвольного поведения при обработке данных модели.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• Вызываемая функция - имя функции из ETL-скрипта модели, которая используется для получения требуемого поведения;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

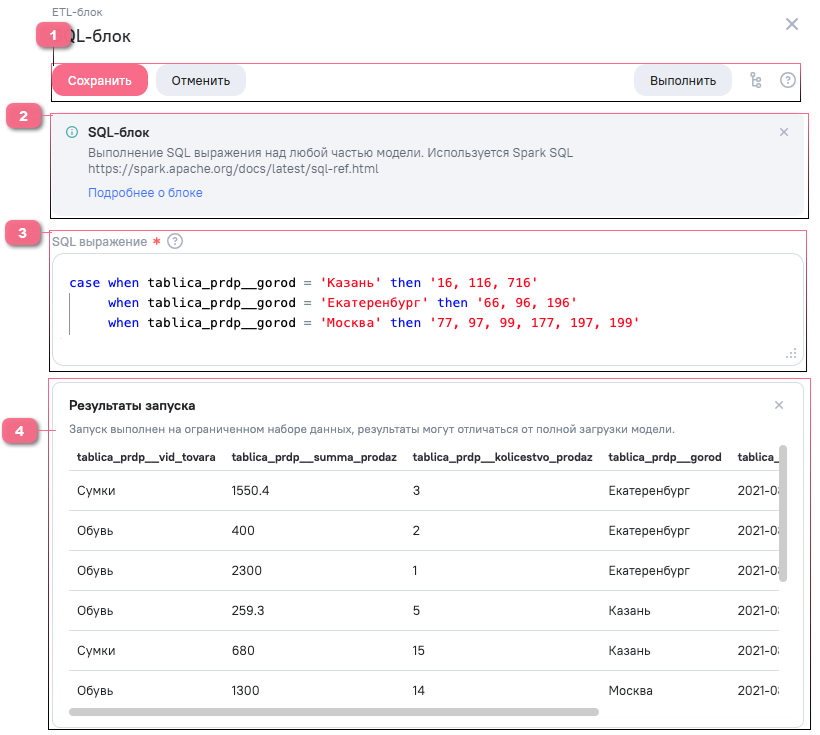

SQL-блок

Блок позволяет выполнить произвольное SQL-выражение над любой частью модели.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• SQL выражение - SQL запрос для вычисления. При указании выражений используется Spark SQL;

В поле ввода SQL выражения при вводе первых букв отображаются значения справочников (IntelliSense) и подсветка синтаксиса. Справочники реализованы по полям модели, ключевым словам (select, from и др.), алиасам, таблицам. При выборе алиаса в выпадающем списке в формуле указывается код выбранного поля для корректной работы запроса.

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

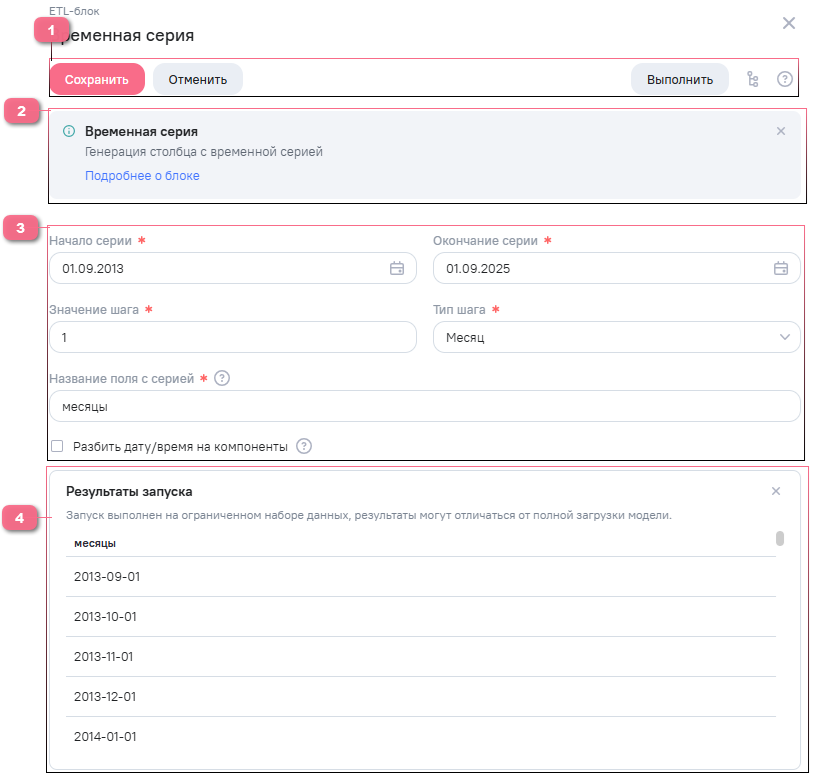

Временная серия

Блок позволяет сгенерировать столбец с некоторыми периодическими временными значениями.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• Начало серии - поле для ввода или выбора из календара даты начала временной серии;
• Окончание серии - поле для ввода или выбора из календара даты окончания временной серии;
• Значение шага - поле для ввода числового значения шага серии;
• Тип шага - выбор единицы измерения шага:
  • секунда;
  • минута;
  • час;
  • день;
  • неделя;
  • месяц;
  • год;
• Название поля с серией - наименование столбца в модели, в котором будет сохранена временная серия;

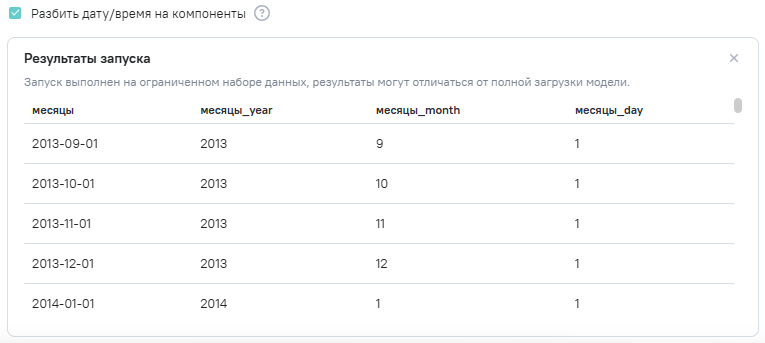

• Разбить дату/время на компоненты - позволяет дополнительно разбить сгенерированные дату или время на отдельные столбцы;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

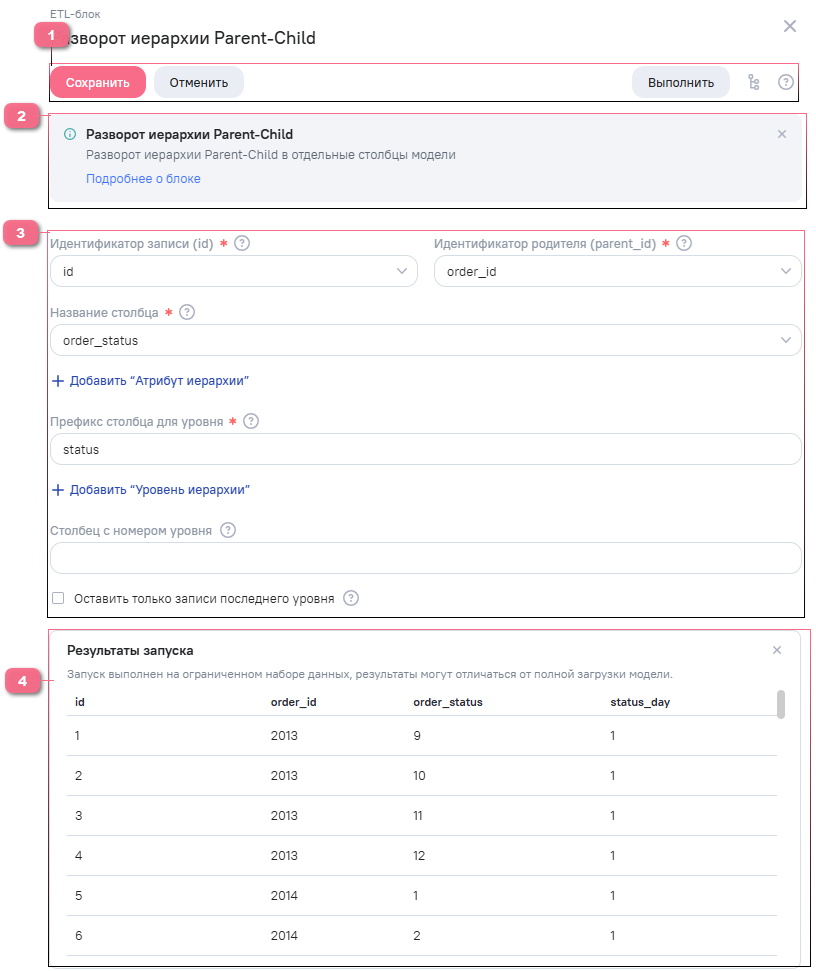

Разворот иерархии Parent-Child

Блок предназначен для преобразования таблицы с parent-child иерархией в таблицу, где уровни иерархии вынесены (развернуты) в отдельные столбцы.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

Для выбора столбцов необходимо предварительно добавить объект в блок.

• Идентификатор записи (id) - выбор столбца, в котором хранятся идентификаторы записи;
• Идентификатор родителя (parent_id) - выбор столбца, в котором хранятся идентификаторы родительской записи;
• Название столбца - выбор столбца, значения которого будут размножены по уровням иерархии;
• кнопка Добавить "Атрибут иерархии" - позволяет добавить еще один столбец, который будет размножен по уровням иерархии. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;
• Префикс столбца для уровня - приписка в названии столбца, которая будет добавлена к каждому столбцу при разворачивании уровней иерархии;
• кнопка Добавить "Уровень иерархии" - позволяет добавить еще один префикс. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;
• Столбец с номером уровня - название столбца в модели, в котором будут записаны уровни иерархии;
• Оставить только записи последнего уровня - позволяет исключить из таблицы все уровни, кроме последнего;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

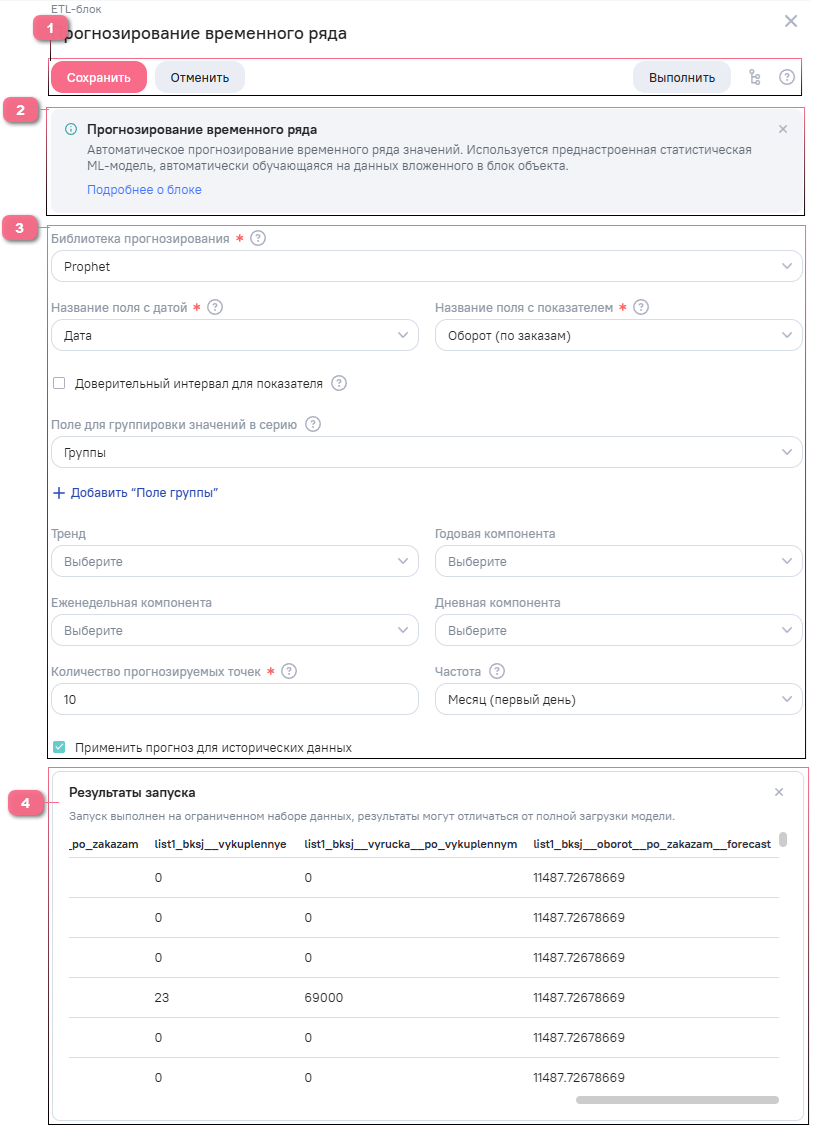

Прогнозирование временного ряда

Блок выполняет прогнозирование временного ряда на основе автоматически обучаемой статистической модели.

Сервисы, которые отвечают за превью и синхронизацию моделей с ML-предсказаниями подключаются с помощью docker-compose.ml.yml и docker-compose.ml.prod.yml. Для инстансов Системы, на которых не нужно машинное обучение, данные сервисы подключать не рекомендуется, т.к. данные контейнеры потребляют существенные ресурсы.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

Для выбора столбцов необходимо предварительно добавить объект в блок.

• Библиотека прогнозирования - библиотека для построения прогноза под данным. В текущей версии блока поддерживается: Prophet;
• Название поля с датой - выбор столбца, который является временной меткой ряда значений;
• Название поля с показателем - выбор столбца, значения которого необходимо предсказать. К полям дочерней таблицы добавляется столбец {показатель}__forecast, в который будет записано спрогнозированное значение;
• Доверительный интервал для показателя - позволяет добавить дополнительные столбцы {показатель}__forecast_lower и {показатель}__forecast_upper, в которых будут указаны нижняя и верхняя границы для доверительного интервала спрогнозированного значения основного показателя;
• Поле для группировки значений в серию - выбор столбца, для определения группировки;
• кнопка Добавить "Поле группы" - позволяет добавить еще одно поле для группировки. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;
• Тренд - позволяет добавить дополнительный столбец `{показатель}__trend, в котором будут значения тренда прогнозируемого показателя:
  • нет;
  • да;
  • да, с доверительным интервалом;

Если выбрано значение да, с доверительным интервалом, то дополнительно будут сформированы столбцы {показатель}__trend_lower и {показатель}__trend_upper с границами доверительного интервала для значений линии тренда.

• Годовая компонента" - позволяет добавить дополнительный столбец {показатель}__yearly, в котором будут значения годовой компоненты сезонности прогнозируемого показателя:
  • нет;
  • да;
  • да, с доверительным интервалом;

Если выбрано значение да, с доверительным интервалом, то дополнительно будут сформированы столбцы {показатель}__yearly_lower и {показатель}__yearly_upper с границами доверительного интервала для значений годовой компоненты сезонности.

• Еженедельная компонента - позволяет добавить дополнительный столбец {показатель}__weekly, в котором будут значения недельной компоненты сезонности прогнозируемого показателя:
  • нет;
  • да;
  • да, с доверительным интервалом;

Если выбрано значение да, с доверительным интервалом, то дополнительно будут сформированы столбцы {показатель}__weekly_lower и {показатель}__weekly_upper с границами доверительного интервала для значений недельной компоненты сезонности.

• Дневная компонента - позволяет добавить дополнительный столбец {показатель}__daily, в котором будут значения дневной компоненты сезонности прогнозируемого показателя:
  • нет;
  • да;
  • да, с доверительным интервалом;

Если выбрано значение да, с доверительным интервалом, то дополнительно будут сформированы столбцы {показатель}__daily_lower и {показатель}__daily_upper с границами доверительного интервала для значений дневной компоненты сезонности.

• Количество прогнозируемых точек - количество точек, на которое необходимо спрогнозировать временной ряд. Размерность точек определяется значением настройки Частота;

• Частота - размерность прогнозируемых точек временного ряда в будущем:

  • автоматически - размерность определится автоматически на основе исторических данных. Если система в процессе обработки данных не сможет определить частоту, то будет выдана ошибка и необходимо будет указать конкретное значение частоты самостоятельно;
  • день;
  • неделя;
  • месяц (первый день);
  • месяц (посл. день);
  • квартал (первый день);
  • квартал (посл. день);
  • год (первый день);
  • год (посл. день);

• Применить прогноз исторических данных - позволяет построить прогноз для значений уже присутствующих в таблице. Это позволит визуально сравнить, насколько прогностическая модель хорошо приближает уже известные значения временного ряда;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

Классификация/регрессия с ML-моделью

Блок выполняет предсказание (классификацию, регрессию) для вложенной в него таблицы на основе ML-модели из внутреннего реестра ML-моделей.

Сервисы, которые отвечают за превью и синхронизацию моделей с ML-предсказаниями подключаются с помощью docker-compose.ml.yml и docker-compose.ml.prod.yml. Для инстансов Системы, на которых не нужно машинное обучение, данные сервисы подключать не рекомендуется, т.к. данные контейнеры потребляют существенные ресурсы.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

Для выбора столбцов необходимо предварительно добавить объект в блок.

• Ссылка на ML-модель - ссылка на модель во внутреннем реестре MLFlow;

Формат ссылок

Формат с номером версии модели: models:/{model_name}/{suffix}

Пример: model:/MyModelName/1

Формат с алиасом модели: models:/{model_name}@{alias}

Пример: model:/MyModelName@production

Формат с запуском эксперимента: runs:/{run_id}/model

Пример: runs:/31d59be3b06f43a7ab7d6e218b999862/model

• Поле из модели - выбор столбца, который будет сопоставлен с полем из набора для обучения;
• Название при обучении - наименование столбца в обучении модели, для сопоставления с Поле из модели;

В процессе работы выполняемся автоматическое сопоставление полей из модели и полей данных обучения. Сопоставление выполняется с заменой пробелов на знаки подчеркивания, а также с удалением "технических" префиксов вида "etl_block__".

Если какой-то признак не будет сопоставлен с полем из модели, то необходимо добавить его в параметре вручную.

• кнопка Добавить "Признак модели" - позволяет добавить еще одно соответствие поля модели с полем из набора для обучения. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;
• Название поля - позволяет добавить дополнительный столбец, в котором будет записан результат предсказания по каждой строке;

• Тип значения - выбор типа значения, которое будет сгенерировано ML-моделью:

  • строка;
  • целое;
  • дробное;

• кнопка Добавить "Целевая переменная" - позволяет добавить еще одно поле переменной. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

ML-модель в ручном режиме

Блок предназначен для опытных специалистов по ML-моделям, в случае нехватки функционала блоков Прогнозирование временного ряда и Классификация/регрессия с ML-моделью.

Сервисы, которые отвечают за превью и синхронизацию моделей с ML-предсказаниями подключаются с помощью docker-compose.ml.yml и docker-compose.ml.prod.yml. Для инстансов Системы, на которых не нужно машинное обучение, данные сервисы подключать не рекомендуется, т.к. данные контейнеры потребляют существенные ресурсы.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

• Ссылка на ML-модель - ссылка на модель во внутреннем реестре MLFlow;

Формат ссылок

Формат с номером версии модели: models:/{model_name}/{suffix}

Пример: model:/MyModelName/1

Формат с алиасом модели: models:/{model_name}@{alias}

Пример: model:/MyModelName@production

Формат с запуском эксперимента: runs:/{run_id}/model

Пример: runs:/31d59be3b06f43a7ab7d6e218b999862/model

• Функция для получения схемы - имя функции из ML-модели, которая используется для получения схемы блока;
• Функция для построения данных - имя функции из ML-модели, которая используется для получения данных блока.
• Название поля - позволяет добавить дополнительный столбец, в котором будет записан результат предсказания по каждой строке;

• Тип значения - выбор типа значения, которое будет сгенерировано ML-моделью:

  • строка;
  • целое;
  • дробное;
  • дата;
  • дата и время;
  • логическое;

• кнопка Добавить "Целевая переменная" - позволяет добавить еще одно поле переменной. Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

JSON-блок

Блок позволяет преобразовать значения из JSON-поля в новые строки или столбцы. Работает со значениями полей как в виде объектов, так и массивов.

Окно настройки параметров содержит:

1.Блок кнопок управления:

• Сохранить - сохранение параметров и закрытие окна;
• Отменить - закрытие окна без сохранения изменений;
• Выполнить - тестовый запуск блока внутри текущей модели. Результат тестового запуска ETL-блока отображаются в блоке Результаты запуска. Если в процессе запуска возникнут ошибки, отобразится текст ошибки;

Запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• Структура вложенных объектов - просмотр структуры полей всех вложенных в ETL-блок объектов. В структуре указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках;

Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.

• подсказка - отображение/скрытие подсказки к блоку.

2.Подсказка к блоку. В подсказке содержится ссылка Подробнее о блоке, по которой доступно подробное описание ETL-блока и его параметров. Отображается/скрывается по кнопке .

3.Параметры ETL-блока:

Для выбора столбцов необходимо предварительно добавить объект в блок.

• JSON-поле - выбор столбца, в котором содержаться JSON-значения;
• Схема JSON - схема данных внутри JSON-значений. Если используется каскад JSON-блоков, когда схема JSON уже была применена во вложенном JSON-блоке, то поле можно не заполнять;

Правила заполнения схемы

• [] - для указания массива, например, [целое];
• {} - для указания объекта, например, {a: целое, b: строка};
• Типы значений:
  • целое;
  • дробное;
  • датавремя;
  • логическое;
  • строка;
• "" - для атрибута с пробелами в наименовании, например, "имя с пробелом": целое;
• объекты и массивы могут вкладываться друг в друга:
  • {a: {b: целое}}, например, {"a": {"b":1}};
  • {a: [целое]}, например, {"a": [1, 2]};
  • [{a: целое, b: строка}], например, [{"a": 1}, {"b": "привет"}].

• кнопка Заполнить схему JSON автоматически - автоматическое построение схемы на основе первых 100 строк из вложенного объекта;

Заполнение схемы выполняется:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.

• Тип преобразования - выбор метода преобразования данных:
  • Атрибуты объекта -> Столбцы - извлекает значения из атрибутов объектов в JSON-поле и помещает их в отдельные столбцы модели;
  • Элементы массива -> Столбцы - извлекает значения из массива и создает для каждого такого значения отдельный столбец модели. В значениях новых столбцов указывается true/false (или 1/0, или {значение}/null) в зависимости от того, присутствует ли указанное значение в массиве текущей строки;
  • Элементы массива -> Строки - множит текущую строку столько раз, сколько есть элементов в массиве. В модель добавляется отдельная строка, в которой указывается значение массива;
• Путь к объекту - последовательность атрибутов до вложенного объекта, если он находится не на самом верхнем уровне JSON-поля. Пример, если в JSON-поле хранится объект d {"a": {"b": {"c": {"d": 1}}}}, то в поле указывается значение a.b.c;
• Что указывать в значениях новых столбцов - в значениях новых столбцов указывается true/false или 1/0, или {значение}/null в зависимости от того, присутствует ли указанное значение в массиве текущей строки;

Настройка Что указывать в значениях новых столбцов активна только при Тип преобразования в значении Элементы массива -> Столбцы.

• Столбец в модели - название столбца со значениями массива;

Настройка Что указывать в значениях новых столбцов активна только при Тип преобразования в значении Элементы массива -> Строки.

• Правила создания столбцов - правила создания столбцов:

  • Значение из объекта - атрибуты объекта, которые нужно перенести;
  • Столбец в модели - название столбца с атрибутами объекта;

  Название Столбец в модели может быть создано автоматически:

  • НазваниеJSONполя__АтрибутОбъекта - при Тип преобразования в значении Атрибуты объекта -> Столбцы;
  • НазваниеJSONполя__ЗначениеИзМассива - при Тип преобразования в значении Элементы массива -> Столбцы.
  • кнопка Добавить "столбец" - позволяет добавить еще одно правило создания столбцов; Кнопка отображается после добавления двух и более полей. Позволяет удалить поле, если оно не единственное на форме ;
  • кнопка Заполнить автоматически - автоматическое заполнение правил создания столбцов (атрибуты) на основе первых 100 строк из вложенного объекта;

4.Блок предпросмотра:

• отображается по результатам тестового запуска ETL-блока по кнопке . Если в процессе тестового запуска возникнут ошибки, отобразится текст ошибки;



  Тестовый запуск выполняется на ограниченном наборе данных, результаты могут отличаться от полной загрузки модели.

• при просмотре структуры вложенных объектов по кнопке . В структуре вложенных объектов указаны параметры полей объектов - Наименование в модели и Алиас в квадратных скобках. Если значения параметров поля Наименование в модели и Алиас совпадают, то отобразится только один параметр поля.



Загрузка данных предпросмотра выполняется автоматически:

• при открытой и активной вкладке браузера;
• при открытой форме, на которой должны отобразиться данные;
• до превышения максимально установленного времени загрузки - 15 минут.

В иных случаях операция загрузки автоматически завершается в течение 5-10 секунд.
