Таблица

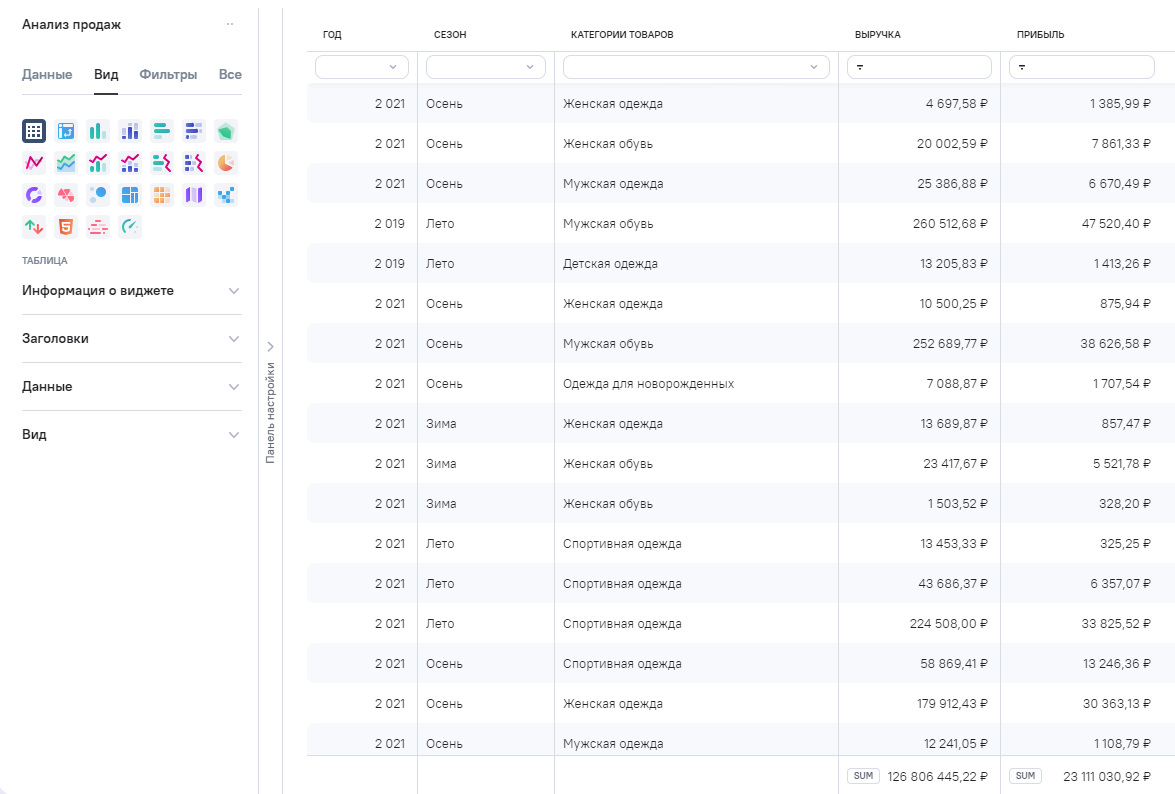

По умолчанию новый виджет имеет тип Таблица. Данные в таком виджете отображаются в виде таблицы.

Чтобы выбрать тип виджета Таблица, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• вывод включенных в данные виджета столбцов;

• вывод строк в соответствии с заданной фильтрацией;

• вывод сгруппированных строк (при соответствующем способе включения поля модели в данные виджета);

• вывод в сгруппированные строки агрегированных значений (промежуточные итоги) - в соответствии с выполненными настройками агрегации;

• вывод итогов по каждому столбцу - в соответствии с выполненными настройками агрегации;

• фильтрация исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• сортировка исходных строк и агрегированных данных по одному или нескольким полям модели;

• настройка форматирования цветом ячеек таблицы;

• закрепление столбцов;

• скрытие /отображение  столбцов;

• сохранение ширины столбцов;

• фильтрация данных виджета с помощью текстовых фильтров отображаемых над каждым столбцом данных;

• многоуровневая сортировка данных виджета при нажатии на наименования столбцов (по возрастанию  / по убыванию );

• изменение ширины столбцов;

• перемещение столбцов (изменение местами);

• изменение типа агрегации для итогового значения.

Сортировка и фильтрация

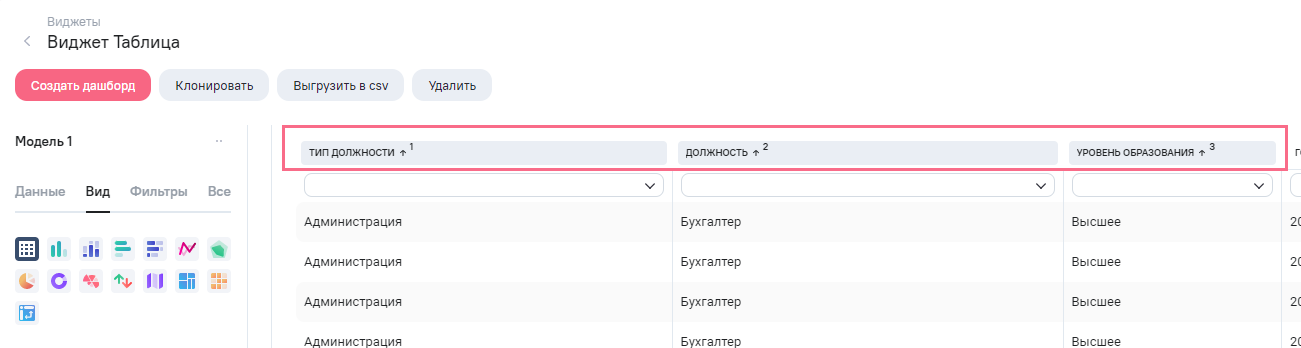

В системе возможна многоуровневая пользовательская сортировка данных табличного виджета. Для ее применения выполните следующие действия:

1. нажмите на наименование первого столбца (один или два раза) в зависимости от вида упорядочивания данных;
2. удерживая клавишу Ctrl, нажмите на наименование 2-го и последующих столбцов (один или два раза) в зависимости от вида упорядочивания данных.

При одновременном применении сортировки по нескольким столбцам (многоуровневая сортировка) в пиктограмме отображается значение порядкового номера данной сортировки. Если сортировка единственная или первая из нескольких, то отображается значение 1. У второго уровня будет отображаться значение 2, у третьего 3 и так далее.

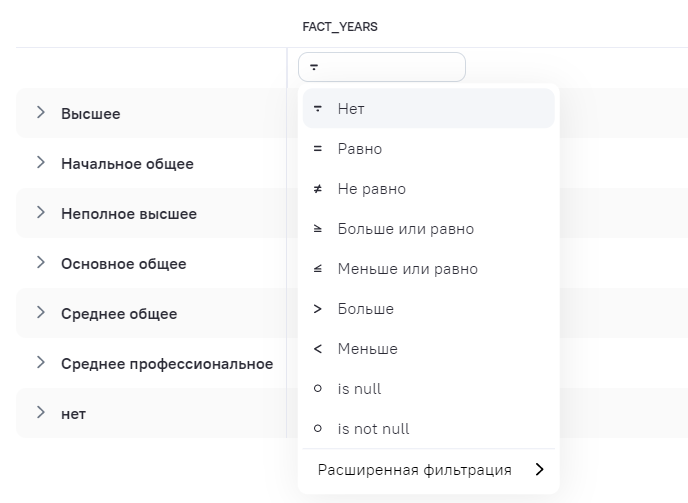

Чтобы настроить базовую и расширенную фильтрацию в табличном представлении виджета, нажмите на кнопку под наименованием столбца.

Если для поля не настроена фильтрация, то в окне настроек по умолчанию отобразится список операторов базовой фильтрации.

Если по полю настроена фильтрация, то по умолчанию отобразится экран с заданными условиями фильтрации.

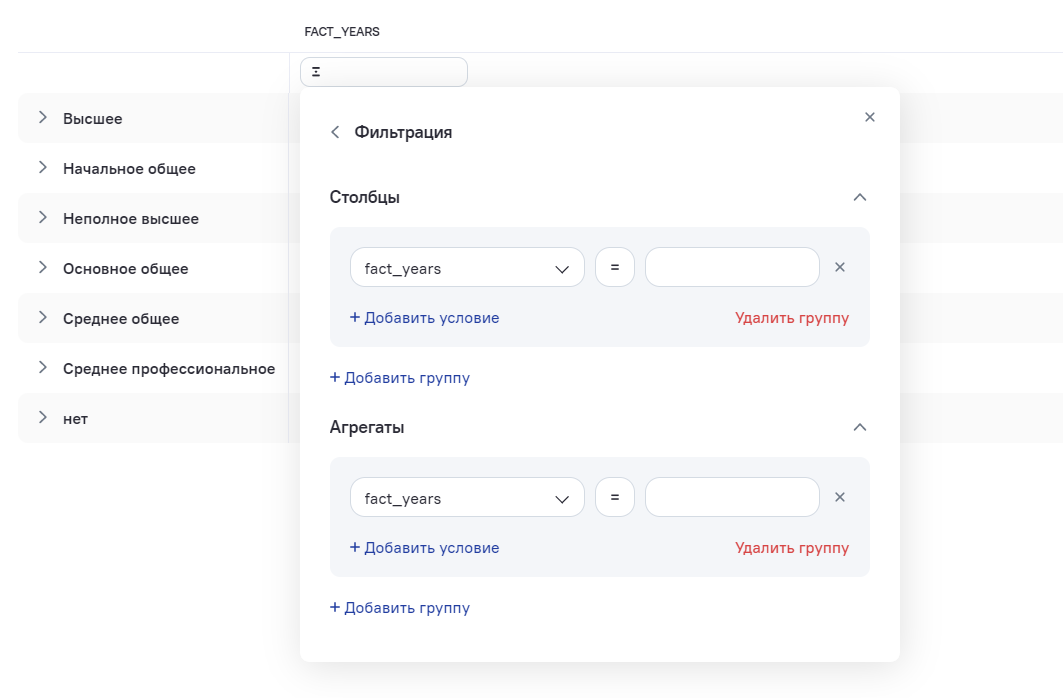

Для перехода в расширенную фильтрацию нажмите на кнопку  Расширенная фильтрация. Для возврата назад на экран настроек базовой фильтрации нажмите на кнопку рядом с заголовком Фильтрация. В табличном представлении виджета выводится расширенная фильтрация для столбцов и агрегатов, по умолчанию блок Агрегаты свернут.

Быстрый анализ итоговых агрегатов

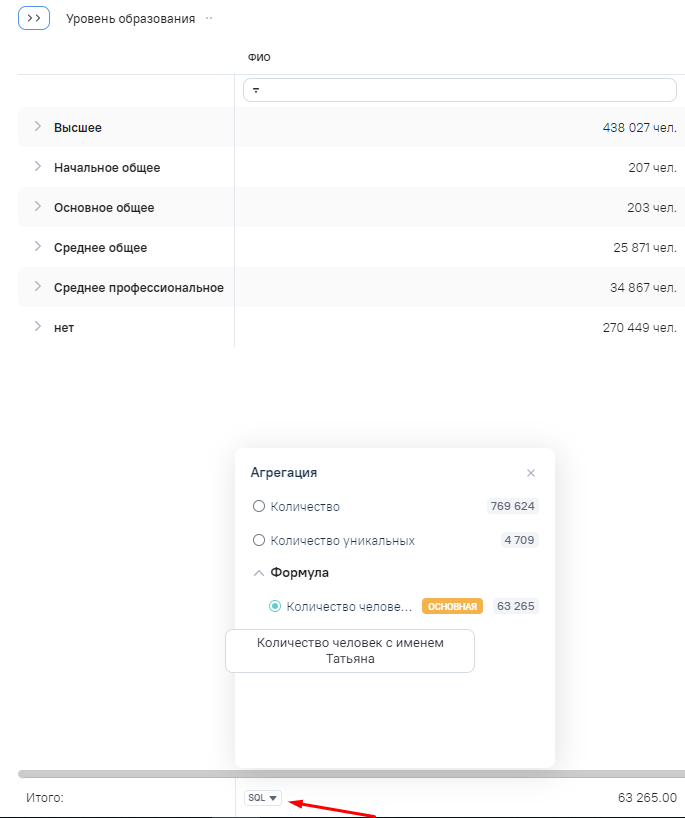

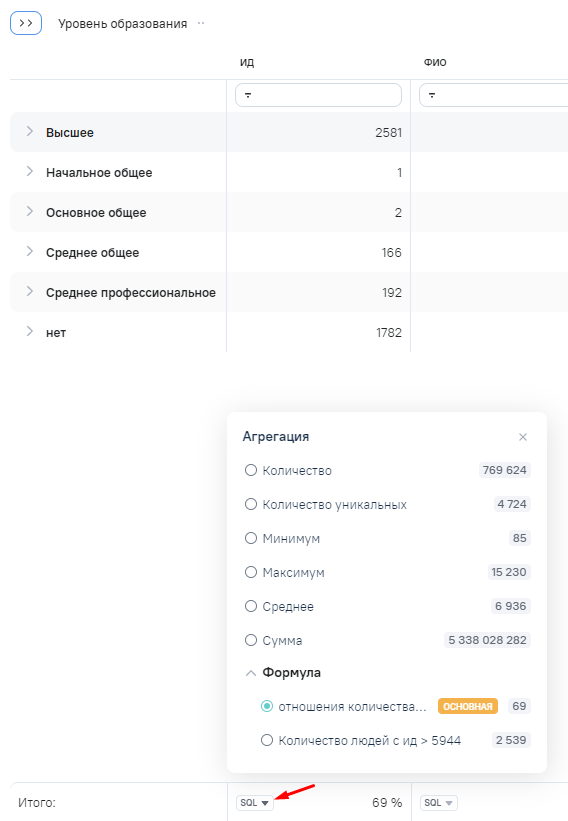

Для табличного виджета в режиме просмотра или редактирования у полей с настроенной итоговой агрегацией есть возможность изменить тип агрегации на любой доступный, нажав на пиктограмму с типом агрегации слева от итогового значения агрегата.

Окно быстрого анализа содержит:

• список доступных типов агрегации (зависит от типа поля), в том числе настроенные формулы;

• итоговое значение агрегата по каждому доступному типу агрегации.

Если в режиме редактирования изменить тип агрегации через окно быстрого анализа, то  тип агрегации применяется для поля.



Если итоговая агрегация не настроена, при наведении курсором мыши на место отображения итоговой агрегации отобразится кнопка  . При нажатии на кнопку откроется окно быстрого анализа для настройки итоговой агрегации.Установите флажок напротив необходимого типа итоговой агрегации.

На информационных панелях функционал быстрого анализа в виджете блокируется, т.е. просмотр дополнительных агрегированных итоговых значений и смена настроенного типа агрегации будут недоступны, если отсутствуют права на просмотр виджета.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Таблица отображаются следующие настройки:

• Информация о виджете;

• Заголовки;

• Данные;

• Строки и сетка;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Заголовки

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Блок настроек Заголовки включает следующие разделы: Показатели, Нумерация порядка полей, Итоги.

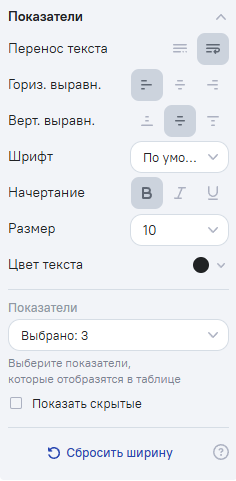

Показатели

Позволяет задать параметры отображения строки заголовков у показателей.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Показатели:

• Перенос текста - кнопки:

  •  обрезать текст - значение по умолчанию;
  •  переносить по словам;

• Гориз. выравн. - кнопки:

  • слева - значение по умолчанию;
  • по центру;
  • справа;

• Верт. выравн. - кнопки:

  • по нижнему краю;
  • по центру - значение по умолчанию;
  • по верхнему краю;

Верт. выравн. активно при включенной настройке Перенос текста в значении переносить по словам.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 10;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Показатели:

  • Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

  Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

  • Показать скрытые - при нажатии включает/выключает отображение скрытых показателей в режиме редактирования виджета. По умолчанию настройка выключена - скрытые показатели не отображаются;

  • Сбросить ширину - активна после изменения настроек ширины показателей, позволяет вернуться к настройкам ширины по умолчанию, рассчитанным по данным модели;

Нумерация порядка полей

Позволяет задать отображение порядковой нумерации полей, выведенных в структуру виджета.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Нумерация порядка полей:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• Стиль - выпадающий список доступных стилей отображения нумерации полей:

  • 1, 2, 3 - значение по умолчанию;
  • I, II, III;
  • A, B, C;
  • a, b, c;
  • А, Б, В;
  • а, б, в;

• Выравнивание - кнопки:

  • слева;
  • по центру - значение по умолчанию;
  • справа;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 10;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

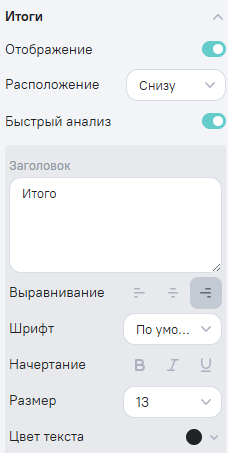

Итоги

Позволяет задать отображение заголовка строки итоговых агрегатов.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Итоги:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху;
  • снизу - значение по умолчанию;

• Быстрый анализ - при нажатии включает/выключает отображение функционала (кнопки смены типа агрегации) в итоговой строке. По умолчанию настройка включена;

• Заголовок:

  • Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Итого;

  • Выравнивание - кнопки:

    • слева;
    • по центру;
    • справа - значение по умолчанию;

  • Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • Начертание - кнопки:

    • жирный;
    • курсив;
    • подчеркнутый;

  • Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

  Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

  • Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Данные

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Блок настроек Данные включает следующие разделы: Промежуточные агрегаты, Итоговые агрегаты, Группы, Первичные данные.

Промежуточные агрегаты

Позволяет задать параметры отображения промежуточных значений агрегации.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Промежуточные агрегаты:

• Выравнивание - кнопки:
  • слева;
  • по центру;
  • справа;

По умолчанию тип выравнивания определяется по данным типа полей в модели.

• Сбросить выравнивание - активна после изменения настроек выравнивания, позволяет вернуться к настройкам по умолчанию.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Итоговые агрегаты

Позволяет задать параметры отображения итоговых значений агрегации.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Итоговые агрегаты:

• Выравнивание - кнопки:
  • слева;
  • по центру;
  • справа;

По умолчанию тип выравнивания определяется по данным типа полей в модели.

• Сбросить выравнивание - активна после изменения настроек выравнивания, позволяет вернуться к настройкам по умолчанию.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Группы

Позволяет задать параметры отображения первичных данных, выведенных в группы.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Группы:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

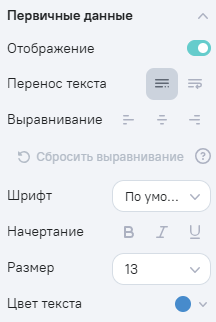

Первичные данные

Позволяет задать параметры отображения первичных данных, выведенных в столбцы.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Первичные данные:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Перенос текста - кнопки:

  •  обрезать текст - значение по умолчанию;
  •  переносить по словам;

• Выравнивание - кнопки:

  • слева;
  • по центру;
  • справа;

По умолчанию тип выравнивания определяется по данным типа полей в модели.

• Сбросить выравнивание - активна после изменения настроек выравнивания, позволяет вернуться к настройкам по умолчанию.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Строки и сетка

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Строки и сетка:

• Высота строки - выпадающий список со значениями высоты строк. По умолчанию значение 40;

• Вертик. линии - при нажатии включает/выключает отображение вертикальных линий сетки. По умолчанию настройка включена;

• Горизонт. линии - При нажатии включает/выключает отображение горизонтальных линий сетки. По умолчанию настройка выключена;

• Чересстрочная заливка - при нажатии включает/выключает отображение чересстрочной заливки. По умолчанию настройка включена;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
