Древовидная карта

Древовидная карта - отображает иерархические данные как набор вложенных прямоугольников. Числовые значения задают размер и цвет отдельных прямоугольников. Диаграмма дает ответы на вопросы о долях категорий по отношению к общему числу. При наведении курсора на прямоугольник вы увидите агрегат и наименование каждой категории. Данные отображаются в виде древовидной карты.

Чтобы выбрать тип виджета Древовидная карта, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенное в область группировок виджета, используется для формирования состава групп (прямоугольников) древовидной карты;

Количество выводимых группировок в виджете - 10000.

• агрегация промежуточных значений по полю модели, включенному в область столбцов виджета, определяет значения каждого из прямоугольников и их соотношение.

Настройка данных для виджета этого типа должна включать:

1. Добавление поля данных модели для формирования состава групп (прямоугольников).
2. Добавление поля данных модели для формирования показателя распределение значений которого будет характеризовать виджет.
3. Настройка типа агрегации промежуточных значений показателя.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• выбор цветового форматирование диаграммы;

• настройка внешнего вида на вкладке вид;

• фильтрация значений поля, определяющего состава прямоугольников;

• фильтрация значений поля данных отображаемого показателя;

• отображение детальной информации (названия сектора, значение показателя и вид его агрегации) при наведении курсора мыши на выбранный сектор;

• при настройке множества группировок при проваливании отображается значение выбранной группы, в хлебных крошках при проваливании группа выделяется жирным шрифтом;

• при наличии большого количество значений группировок не вмещающихся в одну строку, значения располагаются в одну строку с возможностью перемещения по ним с помощью кнопок-стрелок. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране;

• по умолчанию на диаграмме всегда отображается значения всех показателей. Включение\отключение демонстрации показателей происходит по нажатию на него. При нажатии на зачеркнутый показатель он становится активным, на диаграмме отображаются значения всех активных показателей;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

• приближение и отдаление данных виджета с помощью прокрутки колеса мыши, увеличивая/уменьшая масштаб, или разводя в стороны пальцы на планшете (жест pinch).

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Древовидная карта отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Группировка значений;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

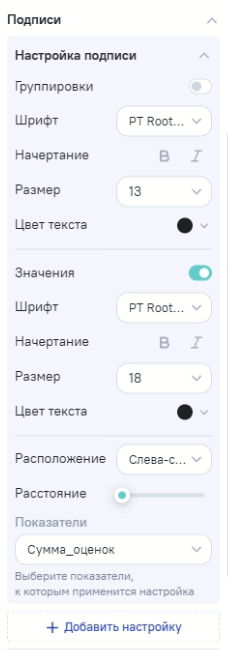

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Значения - при нажатии включает/выключает отображение значений. По умолчанию включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • слева-сверху - значение по умолчанию;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
