Плиточная карта

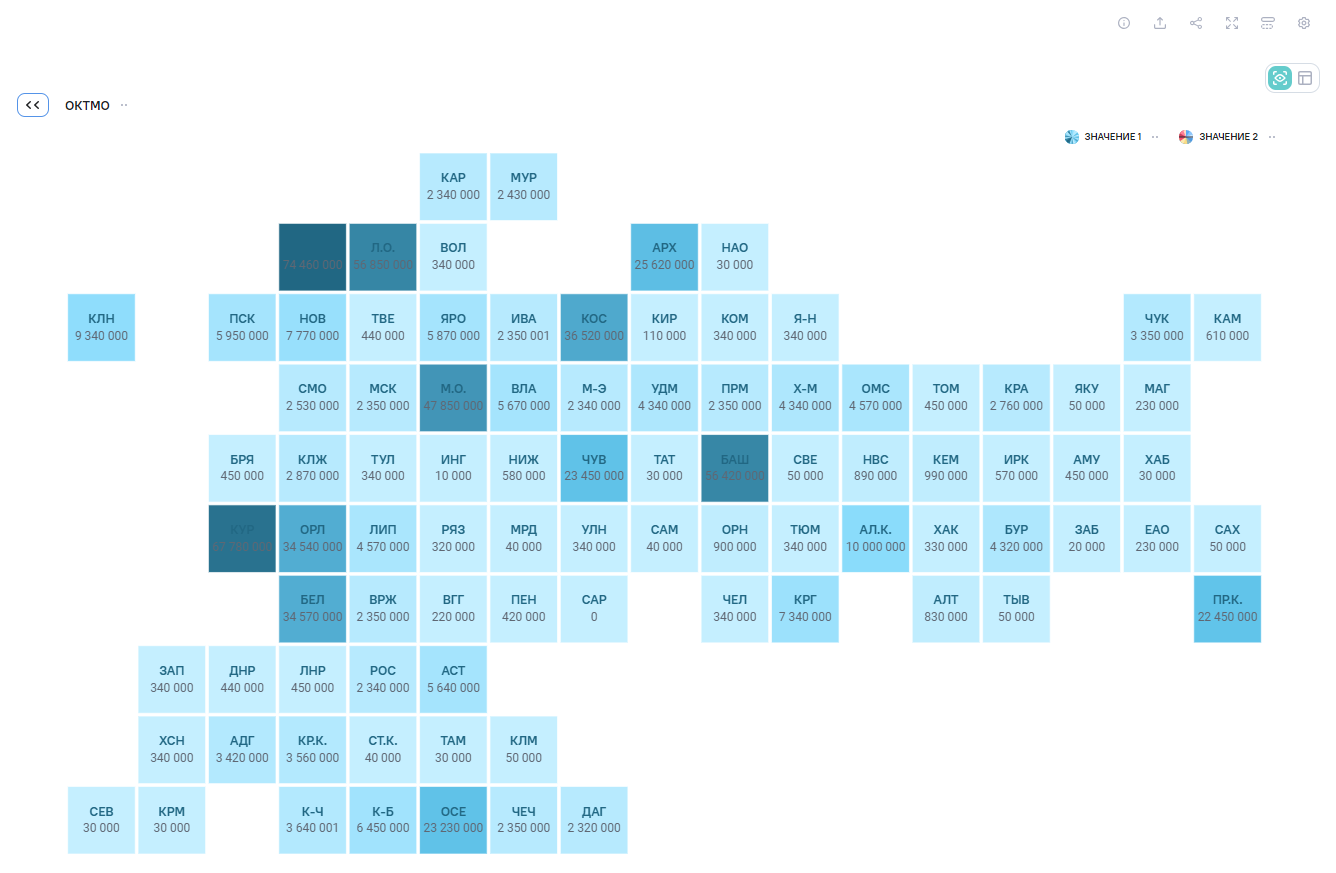

Плиточная карта - это картографическое представление, в котором все регионы занимают одинаковую площадь. При этом географические контуры страны и соседство регионов между собой сохраняются, поэтому регионы находятся на привычном месте. Плиточная карта удобна, когда необходимо сравнить показатели регионов между собой, и при этом площадь регионов не интересует. Данные отображаются в виде плиточной карты.

Чтобы выбрать тип виджета Плиточная карта, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенное в область группировок виджета, используется для связи данных и карты. Это поле может содержать значения кодов ОКАТО, ОКТМО или кодов для субъектов РФ;

Пример

Перечень кодов территориальной принадлежности субъектов РФ

• показателями по региону являются поля, включенные в область столбцов виджета. При это они:

• отображаются как значения на плитке субъекта (или при наведении на него курсора мыши);

• могут быть использованы для условного цветового выделения субъекта.

Настройка данных для виджета этого типа должна включать:

1. Добавление поля модели в группировку, содержащего коды территориальной принадлежности субъектов (ОКАТО, ОКТМО, код субъекта) (для корректной работы фильтров виджета в информационной панели, рекомендуем в группировку добавлять только поля территориальной принадлежности) и дающего связь остальных данных с картой.
2. Добавление полей модели для показателей по региону.
3. Определение у полей для показателей - условий агрегации промежуточных значений.
4. Задание правил условного цветового выделения регионов на основе значений включенных показателей. По умолчанию элементы карты со значениями раскрашены в базовые цвета.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• выбор цветового форматирование диаграммы;

• настройка внешнего вида на вкладке вид;

• фильтрация значений поля модели, включенного в область группировок, определяющего связь значений и карты (возможность исключения определенных регионов);

• фильтрация значений полей данных отображаемых показателей;

• отображение детальной информации (название региона, значения показателей и вид агрегации) при наведении курсора мыши на выбранный сектор;

• отключение и включение демонстрации отдельных показателей, если на карте отображаются несколько показателей. По умолчанию на карте отображаются значения всех показателей . Чтобы включить/отключить демонстрацию показателей, нажмите на наименование показателя;

• смена отображения условного форматирования данных показателей на карте настраивается с помощью кнопки цвета слева от наименования показателя. По умолчанию активна только одна кнопка цвета . Чтобы включить/отключить демонстрацию цвета, нажмите на кнопку цвета;

• при наличии большого количества показателей не помещающихся в одну строку, доступно раскрытие/скрытие полного списка показателей;

• приближение/отдаление карты. Чтобы приблизить/отдалить карту, наведите курсор мыши на область и прокрутите колесо мыши вперед или назад;

• подсвечивание выбранного сегмента карты при наведении курсора мыши на сегмент карты, он подсвечивается более темным цветом;

• переход от выбранного региона ко всем регионам .

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Плиточная карта отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

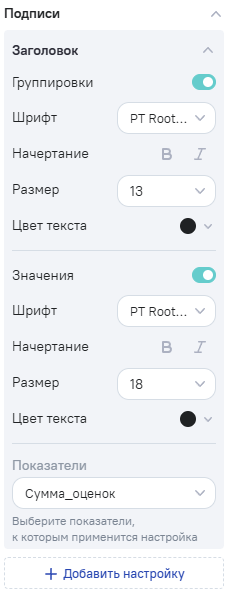

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Значения - при нажатии включает/выключает отображение значений. По умолчанию включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
