Облако тегов

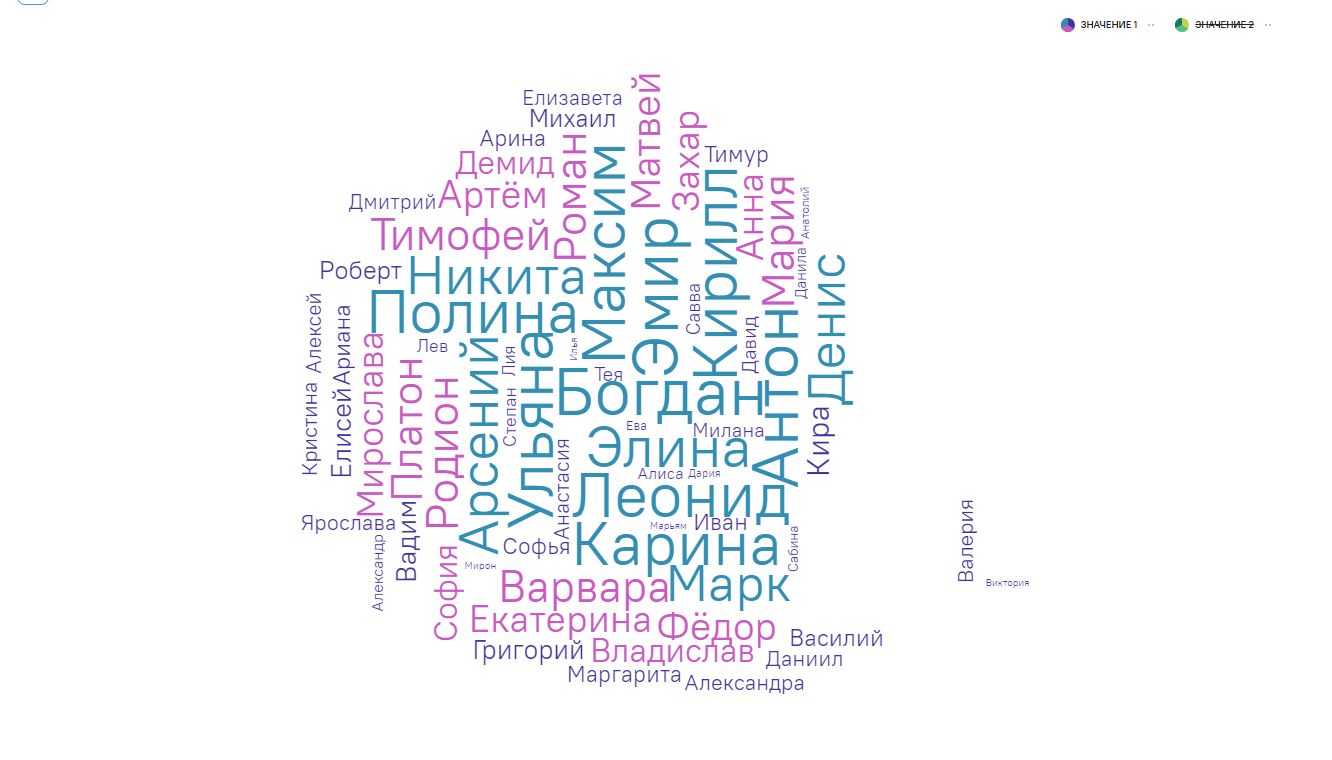

Тип виджета Облако тегов позволяет визуализировать категорийные данные. Чем больше агрегированное значение категории, тем больше размер шрифта для ее отображения и тем крупнее она отображается в облаке. Рендеринг меток тегов выполняется в соответствии с наличием места в отображаемой фигуре и размерами  минимального и максимального шрифтов. Дает мгновенное представление о категориях, которые приносят больший вклад по показателю. Позволяет создать дополнительную навигацию в информационной панели. Данные отображаются в виде облака тегов.

Чтобы выбрать тип виджета  Облако тегов, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенное в область группировок виджета, используется для формирования состава тегов (слов) диаграммы;

• агрегация промежуточных значений по полю модели, включенному в область столбцов виджета, определяет значения по каждому из тегов и их соотношение.

Настройка данных для виджета этого типа должна включать:

1. Добавление поля данных модели для формирования состава тегов.
2. Добавление поля данных модели для формирования показателя, распределение значений которого будет характеризовать виджет.
3. Настройка типа агрегации промежуточных значений показателя.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• выбор цвета тегов на вкладке форматирование;

• настройка параметров тегов и формы облака на вкладке вид;

• фильтрация значений поля, определяющего состав тегов;

• фильтрация значений поля данных отображаемого показателя;

• отображение детальной информации (названия тега, значения показателя и вид агрегации) при наведении курсора мыши на выбранный тег. В детальной информации отображается вид агрегации значения на диаграмме и у значения группы отображается цвет тега используемый диаграммы;

• при настройке множества группировок при переходе на более глубокий уровень отображается значение выбранной группы, в области хлебные крошки при переходе на более глубокий уровень группа выделяется жирным шрифтом. При наличии большого количества уровней группировок, не помещающихся в одну строку, уровни группировки располагаются в одну строку с возможностью перемещения по ним. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране;

• включение и отключение демонстрации показателей. По умолчанию на диаграмме отображаются значения первого показателя, остальные показатели зачеркнуты;

• включение/отключение демонстрации показателей происходит при нажатии на показатель. На диаграмме отображаются значения только одного показателя. При нажатии на зачеркнутый показатель он становится активным, на диаграмме отображаются значения выбранного показателя. При наличии большого количества показателей, не помещающихся в одну строку, доступно раскрытие/скрытие полного списка показателей.

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Облако тегов отображаются следующие настройки:

• Информация о виджете;

• Группировка значений;

• Форма;

• Параметры слов;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Форма

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Форма:

• AW - значение по умолчанию;

• Круг;

• Кардиоида;

• Ромб;

• Треугольник;

• Стрелка;

• Другая форма - выберите файл в формате PNG или SVG для загрузки;

Для корректного отображения виджета необходимо достаточное количество слов, заполняющих форму.

Параметры слов

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Параметры слов:

• Угол - настройки угла повторота слов:

  • Поворот - поля ввода, в которых указываются значения углов для поворота слов. По умолчанию значение -90 и 90;
  • Шаг - поле ввода,в котором указывается значение шага поворота слов. По умолчанию значение 30;

• Размер шрифта - настройки шрифта:

  • Минимальный - при нажатии раскрывается список с размерами шрифта для минимального размера, так же доступен ручной ввод значения размера шрифта. По умолчанию значение 13;
  • Максимальный - при нажатии раскрывается список с размерами шрифта для максимального размера, так же доступен ручной ввод значения размера шрифта. По умолчанию значение 60;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
