Тепловая карта

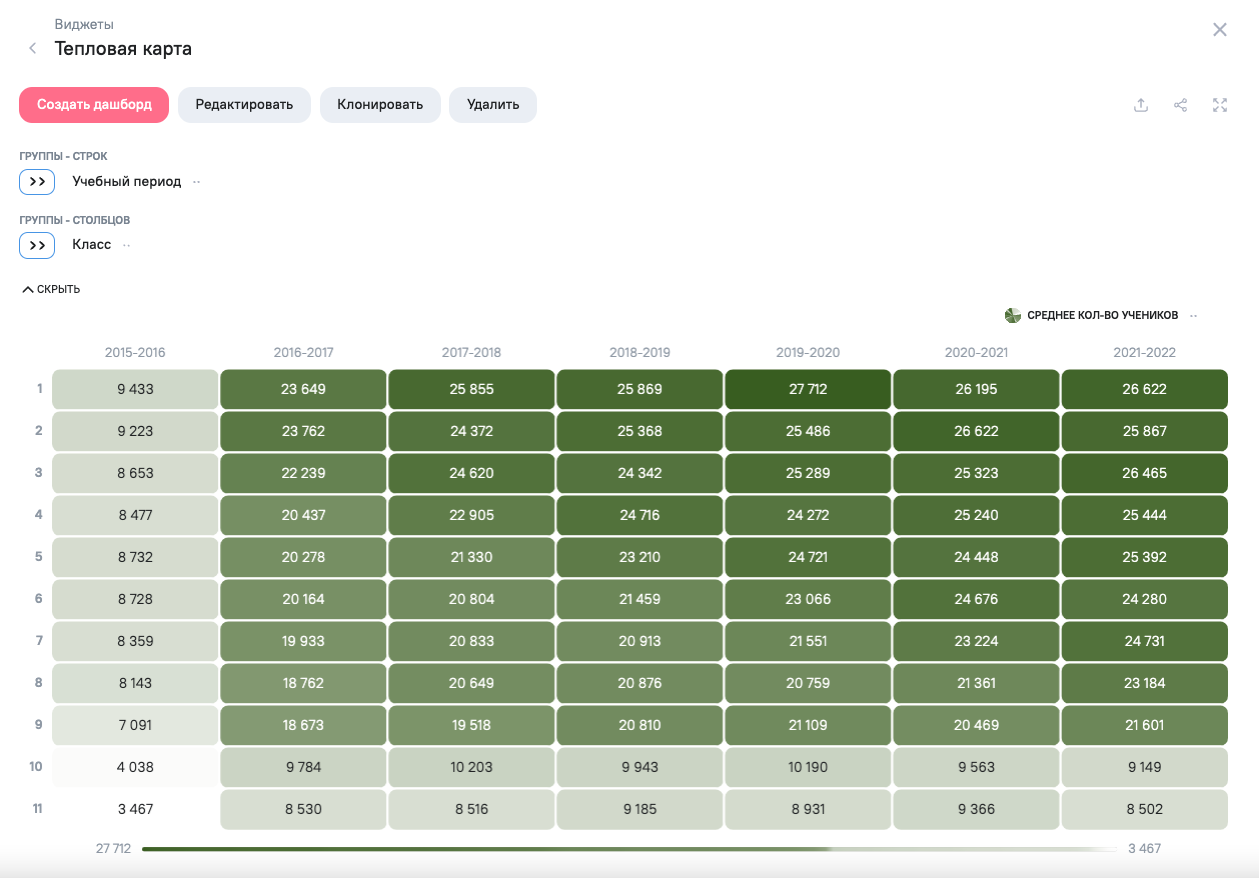

Тепловые карты позволяют всесторонне анализировать многомерные данные за счет распределения данных по строкам и столбцам и закрашивания цветом ячеек таблицы. Выражает тенденцию силы и распределения данных с помощью цвета. Тепловая карта используется для визуализации количественных взаимоотношений между двумя категорийными переменными. Диаграмма состоит из прямоугольной сетки, составленной из двух категорийных переменных. Каждая ячейка в сетке обозначена при помощи числового значения. Диаграмма помогает определить распределение числовых значений по двум категориям. Данные отображаются в виде тепловой карты.

Чтобы выбрать тип виджета Тепловая карта, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенные в область групп-строк виджета, используются для формирования таблицы, с дискретными категориями в колонках. Требуется выбирать только 1 уровень для формирования колонок, последующие уровни будут игнорироваться;

• поле модели, включенные в область групп-столбцов виджета, используются для формирования таблицы, с дискретными категориями в строках. Требуется выбирать только 1 уровень для формирования строк, последующие уровни будут игнорироваться;

Выбранные поля для категорий диаграммы должны быть не более 51 уникальной записи на колонки и 1000 записей на строки.  Если одна или обе переменные превышают предел в 3000 значений, можно использовать фильтр, например предустановленный фильтр, для уменьшения размера набора данных, иначе данные будут обрезаны по имеющимся ограничениям.

• агрегация промежуточных значений по полю модели, включенному в область агрегатов/столбцов виджета, определяет значения агрегата по пересечению столбцов и строк.

Настройка данных для виджета этого типа должна включать:

1. Добавление полей для формирования группировок  (поле в группах-строк для формирования колонок и поле в группах столбцах для формирования строк).
2. Добавление поля данных модели для формирования показателя распределение значений которого будет характеризовать виджет.
3. Настройка типа агрегации промежуточных значений показателя.
4. Настройка правил условного цветового выделения агрегата показателя реализовано форматирование по умолчанию.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• сортировка агрегированных данных, группировок (столбцов или строк) по одному или нескольким используемым полям модели;

• выбор цветового форматирование диаграммы;

• настройка внешнего вида на вкладке вид;

• фильтрация значений поля, определяющего состав столбцов и строк;

• фильтрация значений поля данных отображаемого показателя;

• по умолчанию на диаграмме всегда отображается значения первого показателя, остальные показатели зачеркнуты. Включение\отключение демонстрации показателей происходит по нажатию на него. На диаграмме отображается всегда только значение одного показателя. При нажатии на зачеркнутый показатель он становится активным, на диаграмме применяются значения выбранного показателя;

• при наличии большого количества показателей, не помещающихся в одну строку, доступно раскрытие/скрытие полного списка показателей;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

• приближение и отдаление данных виджета с помощью прокрутки колеса мыши, увеличивая/уменьшая масштаб, или разводя в стороны пальцы на планшете (жест pinch);

• скрытие группировок.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Тепловая карта отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Группировка значений;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Подписи:

• Значения - при нажатии включает/выключает отображение значений. По умолчанию включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Для виджета Тепловая карта реализовано автоматическое определение цвета текста в ячейках: на светлом фоне - значений указаны черным цветом, на темном фоне - значения белым цветом.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
