Радар

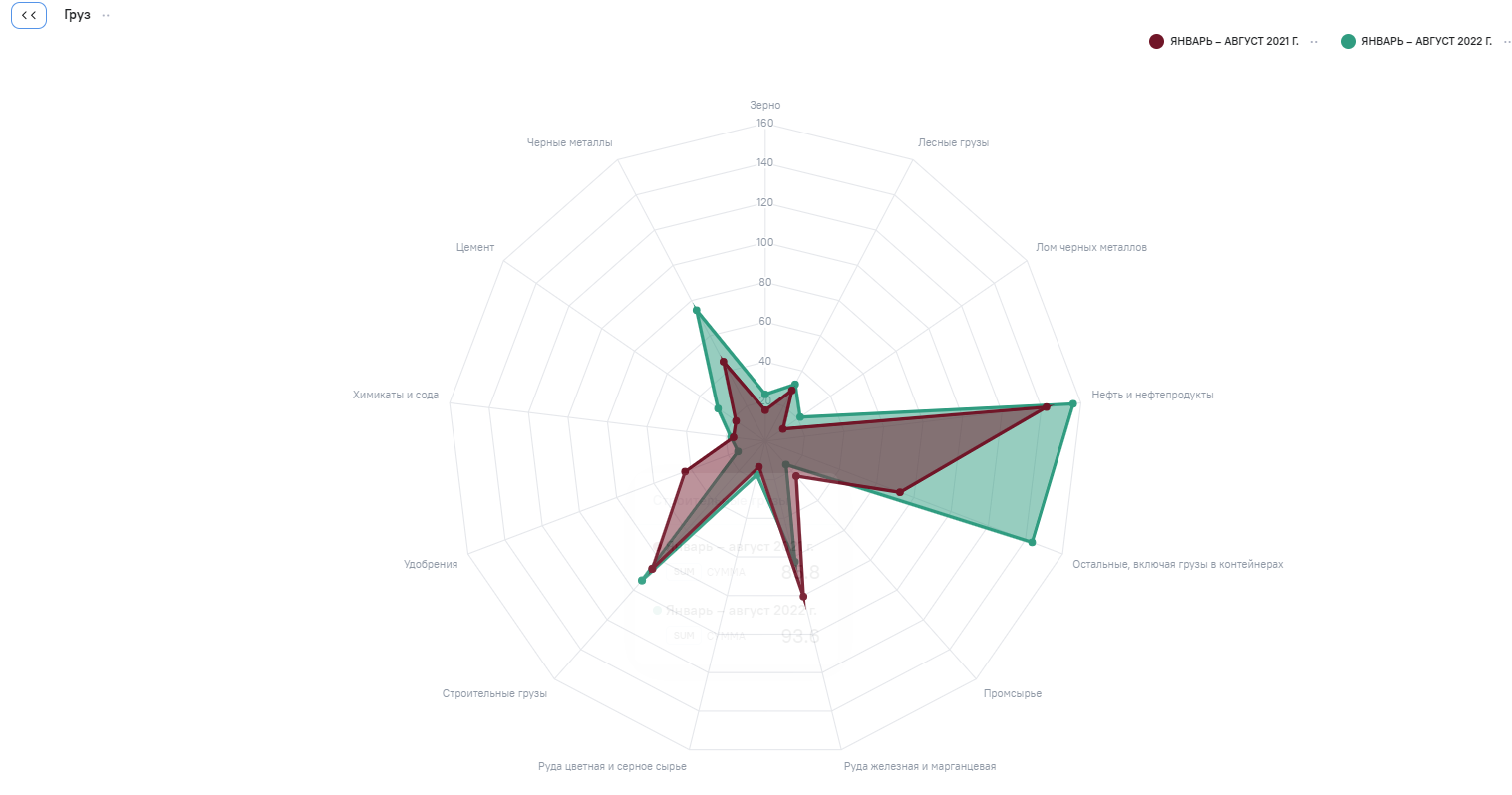

Диаграмма Радар позволяет проводить сравнение между множественными количественными показателями. Именно поэтому он удобен для выявления того, какие показатели имеют одинаковые значения и существуют ли среди значений этих показателей выбросы. Радиальные диаграммы также используются, чтобы выявить максимальные и минимальные значения показателя в пределах выбранной группировки. Значения каждой категории отображаются вдоль отдельной оси.

Тип виджета Радар устанавливается при нажатии на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенное в область группировок виджета, используется для формирования оси X, обернутой в 360 градусов;

Количество выводимых группировок в виджете - 300.

• поля (одно или несколько) модели, включенные в область столбцов виджета, используются для формирования оси Y, ось Y формируется для каждого значения оси X;

• данные каждого из полей, включенных в в область столбцов виджета с агрегацией, отображаются как линии по точкам на оси Y, образуя многоугольник;

• значения для всех включенных в виджет полей по оси Y (значения точек линий) выстраиваются в едином масштабе.

Настройка данных для виджета этого типа должна включать:

1. Добавление поля модели, на основе уникальных значений которого будет строится ось X.
2. Добавление данных для показателей - полей модели, на основании которых будет строится ось Y.
3. Определение у полей данных для показателей - условий агрегации промежуточных значений для определения значения на оси Y.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк, агрегированных данных и группировок по одному или нескольким полям модели (включая не используемые в составе виджета);

• сортировка агрегированных данных, группировок (а на их основе столбцов полученной диаграммы) по одному или нескольким используемым полям модели;

• выбор цвета для показателя на вкладке форматирование;

• настройка показателей и внешнего вида на вкладке Вид;

• фильтрация значений группировок виджета;

• фильтрация значений исходных строк и агрегатов для полей, используемых в построении линий показателей (значений точек);

• сортировка (по возрастанию или убыванию) на основании значений группировки;

• сортировка (по возрастанию или убыванию) на основании значений показателей;

• отображение детальной информации о ближайшей точке (точных значений оси, названий и значений показателей и вида агрегации значения) при наведении курсора мыши в область графика на выбранную линию столбец;

• если на диаграмме отображаются несколько показателей - включение\отключение демонстрации отдельных показателей с автоматическим масштабированием по вертикальной оси остальных. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка - стрелочка по нажатии на которую можно раскрыть остальные показатели;

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

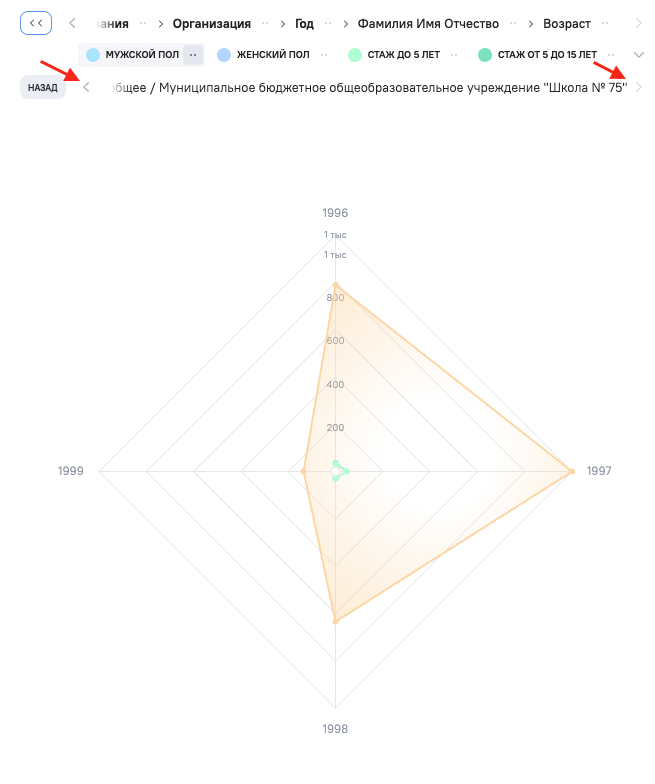

• при настройке множества группировок при проваливании отображается значение выбранной группы, в хлебных крошках при проваливании группа выделяется жирным шрифтом. При наличии большого количество значений группировок не вмещающихся в одну строку, значения располагаются в одну строку с возможностью перемещения по ним с помощью кнопок-стрелок. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Радар отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Группировка значений;

• Оси;

• Название;

• Вид;

• Показатели.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

На вкладке Внешний вид отображаются настройки внешнего вида диаграммы.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

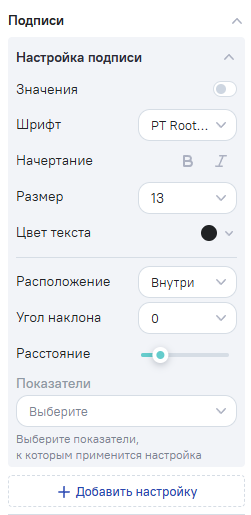

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значение по умолчанию;
  • снизу;
  • справа;
  • слева;
  • по центру;

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Оси

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Оси:

• заголовок - при двойном клике доступно поле для изменения названия;

• Скрыть ось - позволяет скрыть ось на виджете. Значок скрытой оси отображается постоянно;

• Показать ось - позволяет отобразить ось на виджете. Значок скрытой оси отображается постоянно;

Если на оси не настроен ни один показатель, ось не отобразится в виджете несмотря на настройку.

• Настройка оси - переход в окно настроек оси;

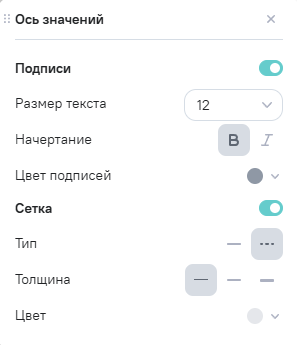

• Ось значений  - вертикальная ось:

  • заголовок - при двойном клике доступно поле для изменения названия;

  • Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

  • Начертание - кнопки:

    • жирный - значение по умолчанию;
    • курсив;

  • Цвет подписей - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #8F98A5;

  • Сетка - при нажатии включает/выключает отображение сетки;

  Тип, Толщина, Цвет активно при включенной настройке Сетка.

  • Тип - кнопки:

    • сплошная линия;
    • пунктирная линия - значение по умолчанию;

  • Толщина - кнопки:

    • тонкая - значение по умолчанию;
    • средняя;
    • жирная;

  • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #E5E7EB;

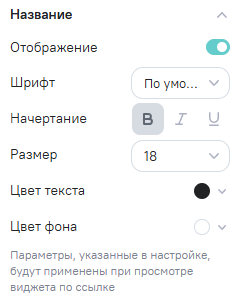

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Показатели

На вкладке Показатели отображается список показателей с возможностью их настройки.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

При нажатии на кнопку , выбранный показатель будет скрыт, для отображения показателя необходимо нажать .

Возле каждого показателя есть кнопка перехода в настройку форматирования.

Перечень всех настроек блока Показатели:

• Линии диаграммы - настройки визуализации линии:

  • Тип - кнопки:

    • сплошная линия - значение по умолчанию;
    • пунктирная линия;

  • Толщина - ползунок для установки толщины. По умолчанию значение 2;

• Маркер - настройки маркера на линии:

  • Тип - при нажатии выпадает список типов маркеров:

    • круг - значение по умолчанию;
    • квадрат;
    • треугольник;
    • ромб;
    • звезда;

  • Размер - ползунок для установки размера. По умолчанию значение 2;

  • Граница:

    • Тип - кнопки:

      • сплошная линия - значение по умолчанию;
      • пунктирная линия;

    • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение не выбран;

    По умолчанию цвет границы определяется форматированием. Если форматирование не задано, то берется цвет по умолчанию.

    • Толщина - ползунок для установки толщины. По умолчанию значение 1;

  • Заливка:

    • Тип - кнопки:
      • сплошная - значение по умолчанию;
      • градиентная;
      • текстурная;

    Для градиентная и текстурная, если настроено форматирование с использованием нескольких цветов, применяется только первый цвет.

    • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение не выбран;

    По умолчанию цвет границы определяется форматированием. Если форматирование не задано, то берется цвет по умолчанию.

    • Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 0;

• Заливка - настройка заливки под линией:

  • Тип - кнопки:
    • сплошная - значение по умолчанию;
    • градиентная;
    • текстурная;

  Для градиентная и текстурная, если настроено форматирование с использованием нескольких цветов, применяется только первый цвет.

  • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение не выбран;

  По умолчанию цвет границы определяется форматированием. Если форматирование не задано, то берется цвет по умолчанию.

  • Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 0;
