Тренд

Виджет Тренд представляет собой подложку с информацией: несколько чисел-индикаторов и динамика изменения величины во времени, например, процент. Данные отображаются в виде индикаторной области с заголовком Ключевые показатели.

Чтобы выбрать тип виджета Тренд, нажмите на кнопку   на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных .

Для виджета типа Тренд используются данные только первого показателя (первый агрегат в списке). Доступны следующие настройки:

• настройка агрегатов (настройка Агрегаты) - каждая созданная группа в настройке Агрегаты отображает результаты промежуточной агрегации показателя соответствующей группы (первая группа - результат промежуточного агрегата первой группы в таблице,  вторая группа - результат промежуточного агрегата второй группы в таблице, и т.д.);

• условное форматирование агрегатов  - значения агрегатов в виджете типа Тренд принимают условное форматирование агрегата типом форматирования Цвет текста. Условное форматирование в приоритете над установленным цветом агрегата в его настройке;

• настройка итогового агрегата (настройка Итоговый агрегат) - результат итоговой агрегации показателя;

• форматирование значком итогового агрегата в виджете типа Тренд - определяется форматированием оператором Значки (набор значков) промежуточной агрегации первой группы табличного виджета.

Количество обрабатываемых строк для виджета - 100.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Тренд отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Агрегаты;

• Итоговый агрегат;

• Название;

• Фон;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

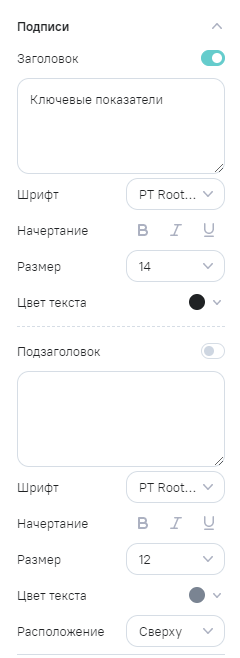

Перечень всех настроек блока Подписи:

• Заголовок - при нажатии включает/выключает отображение заголовка в виджете. По умолчанию включена;

• текст - поле ввода текстовой информации. По умолчанию значение Ключевые показатели;

Для текста доступно использование переменных (типы переменных: константа, расчетная, редактируемая). Наименование перемененной вносится вручную в [ ], значение будут отображены, как в режиме редактирования, так и в режиме просмотра, по внутренней/публичной ссылкам.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 14;

Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Подзаголовок - при нажатии включает/выключает отображение подзаголовка в виджете. По умолчанию выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Для текста доступно использование переменных (типы переменных: константа, расчетная, редактируемая). Наименование перемененной вносится вручную в [ ], значение будут отображены, как в режиме редактирования, так и в режиме просмотра, по внутренней/публичной ссылкам.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #7A8492;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху - значение по умолчанию;
  • снизу;

Агрегаты

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

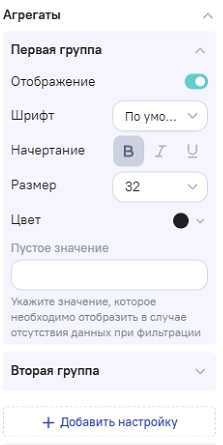

Перечень всех настроек блока Агрегаты:

• Первая группа - настройки первого агрегата:

  • Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

  По умолчанию для отображения в виджете включен только агрегат первой группы.

  • Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • Начертание - кнопки:

    • жирный - значение по умолчанию;
    • курсив;
    • подчеркнутый;

  • Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 32;

  Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.

  • Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

  Цвет также можно установить с помощью условного форматирования типа Цвет текста. Условное форматирование приоритетнее заданного цвета в настройке внешнего вида.



  • Пустое значение - поле ввода для указания значения, которое будет отображаться в случае отсутствия данных при фильтрации;

• Вторая группа - настройки второго и дополнительных агрегатов:

  • Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

  По умолчанию для отображения в виджете включен только агрегат первой группы.

  • Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • Начертание - кнопки:

    • жирный - значение по умолчанию;
    • курсив;
    • подчеркнутый;

  • Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 32;

  Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.

  • Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

  Цвет также можно установить с помощью условного форматирования типа Цвет текста. Условное форматирование приоритетнее заданного цвета в настройке внешнего вида.



  • Пустое значение - поле ввода для указания значения, которое будет отображаться в случае отсутствия данных при фильтрации;

Итоговый агрегат

Значение итогового агрегата - это итоговая агрегация первого показателя в структуре виджета. Если у показателя не задана итоговая агрегация, то при включении настройки Итоговый агрегат в виджете ничего не отображается.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

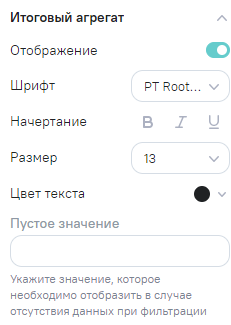

Перечень всех настроек блока Итоговый агрегат:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 32;

Максимальный размер шрифта 256, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Цвет также можно установить с помощью условного форматирования типа Значки. Условное форматирование приоритетнее заданного цвета в настройке внешнего вида.

• Пустое значение - поле ввода для указания значения, которое будет отображаться в случае отсутствия данных при фильтрации;

Фон

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Фон:

• Скругление - ползунок для установки скругления границы. По умолчанию значение 16;

• Тип - кнопки:

  • заливка - позволяет выбрать единый цвет фона в настройке Цвет;
  • градиент - позволяет выбрать фон с переходом двух цветов в настройках Угол и Цвета соответственно;
  • изображение - позволяет выбрать изображение фона в формате PNG или JPEG;
  • шаблон - позволяет выбрать фон из доступных. Значение по умолчанию;

• Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Цвет активно при включенной настройке Тип в значении заливка.

• Цвета - при нажатии на сегмент открывается окно с палитрой цветов. По умолчанию установлены значения #FFFFFF и #F2F4F8. Кнопка Поменять местами позволяет поменять местами цвета для создания градиента;

• Угол - кнопки направления градиента:

  • сверху вниз - значение по умолчанию;
  • слева направо;
  • справа налево по диагонали вниз;
  • слева направо по диагонали вниз;

Цвета и Угол активно при включенной настройке Тип в значении градиент.

• выбор файла - при нажатии открывается окно для выбора изображения в формате PNG или JPEG. Также доступно перетаскивание файла в область для загрузки;

Форма выбора файла активна при включенной настройке Тип в значении изображение.

• фон - при нажатии изменяет фон подложки виджета согласно выбранного шаблона. По умолчанию установлено значение ;

Форма выбора фона активна при включенной настройке Тип в значении шаблон.

• Обводка - при нажатии включает/выключает отображение ободки тренда. По умолчанию настройка выключена;

• Цвет обводки - при нажатии открывается окно с палитрой цветов. По умолчанию установлено значение #DFE5ED;

Цвет обводки активно при включенной настройке Обводка.

• Тень - при нажатии включает/выключает отображение тени тренда. По умолчанию настройка включена;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;
