Датчик

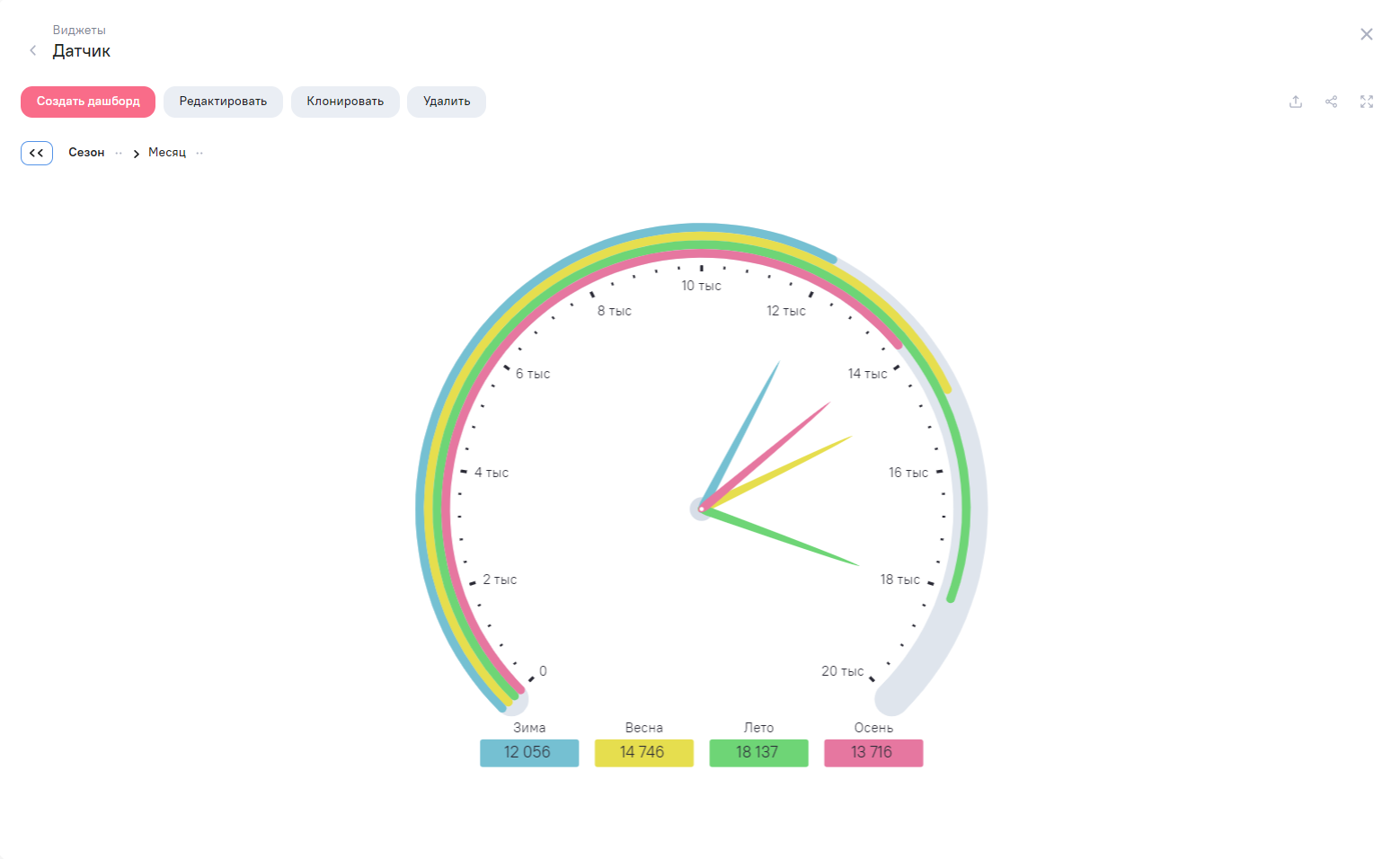

Тип виджета Датчик показывает значение одиночной меры и визуализирует пути интерпретации этого значения. Позволяет визуализировать изменение значений данных с помощью цветовой шкалы. Датчик часто используется для отображения ключевого показателя эффективности, например, на информационной панели управления, и вместе с сегментацией и цветовой кодировкой позволяет эффективно иллюстрировать достигнутые результаты. Датчик позволяет легко считывать и понимать значения, он дает представление о выполнении работы в определенной области. Данные отображаются в виде спидометра.


Чтобы выбрать тип виджета Датчик, нажмите на кнопку img на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

  • поле модели, включенное в область группировок виджета, используется для формирования состава категорий датчика;

  • агрегация промежуточного значения по полю модели , включенному первой в область столбцов виджета, определяет индикаторные значения по каждой категории;

  • агрегация промежуточного значения по полю модели, включенному второй в область столбцов виджета, определяет автоматическое значение максимального значения оси (необязательно для построения);

  • агрегация промежуточного значения по полю модели, включенному третьей в область столбцов виджета, определяет автоматическое значение минимального значения оси (необязательно для построения).

Настройка данных для виджета этого типа включает:

  1. Добавление поля данных модели для формирования состава категорий.
  2. Добавление поля данных модели для формирования показателя, распределение значений которого будет характеризовать виджет.
  3. Настройку типа агрегации промежуточных значений показателя.
  4. Добавление поля данных модели и настройки промежуточной агрегации для формирования полей по которым будет определяться максимальное и минимальное значение оси (необязательно для построения).

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

  • фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

  • сортировка агрегированных данных, группировок (а на ее основе категорий полученной диаграммы) по одному или нескольким используемым полям модели;

  • выбор цвета для категорий на вкладке форматирование;

  • настройка внешнего вида датчика на вкладке вид;

  • фильтрация значений поля, определяющего состав категорий;

  • сортировка (по возрастанию или убыванию) на основании значений поля, определяющего состав категорий;

  • отображение детальной информации (название категории, значение и название показателя, вид агрегации) при наведении курсора мыши на выбранную категорию;

  • при настройке множества группировок при переходе на более глубокий уровень отображается значение выбранной группы, в области хлебных крошек при переходе на более глубокий уровень группа выделяется жирным шрифтом. При наличии большого количество уровней группировок, не помещающихся в одну строку,уровни группировки располагаются в одну строку с возможностью перемещения по ним. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Датчик отображаются следующие настройки:

  • Информация о виджете;

  • Датчик;

  • Легенда;

  • Группировка значений;

  • Название;

  • Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.


Перечень всех настроек блока Информация о виджете:

  • img Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

  • img текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Датчик

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.

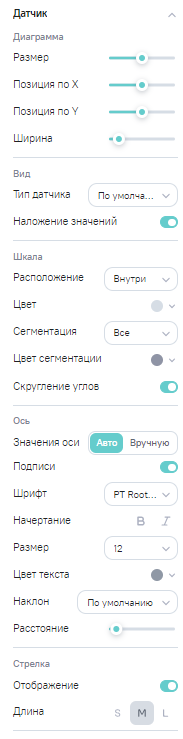

Перечень всех настроек блока Датчик:

  • Диаграмма - настройки параметров диаграммы:

    • img Размер - ползунок для установки размера. По умолчанию значение 90;

    • img Позиция по X - ползунок, регулирующий позицию размещения диаграммы по горизонтали от 0 до 100. По умолчанию значение 50;

    • img Позиция по Y - ползунок, регулирующий позицию размещения диаграммы по вертикали от 0 до 100. По умолчанию значение 50;

    • img Ширина - ползунок, регулирующий ширину категорийной области датчика от 0 до 100. По умолчанию значение 15;

  • Вид - настройки вида диаграммы:

    • img Тип датчика - выпадающий список с доступными типами датчика:

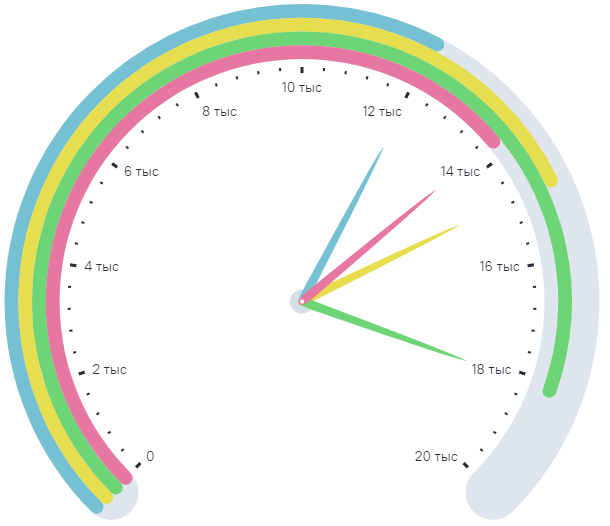

      • по умолчанию - значение по умолчанию;

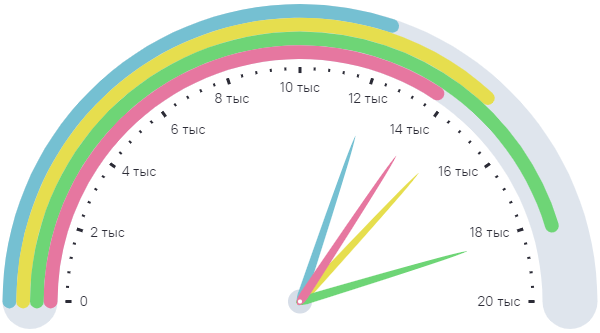

      • полукруглый обрезается по диаметру круга;

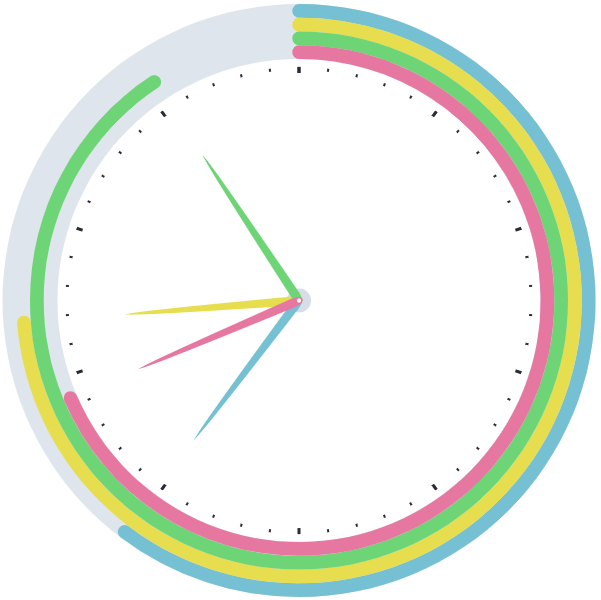

      • кольцевой - замкнутый круг;

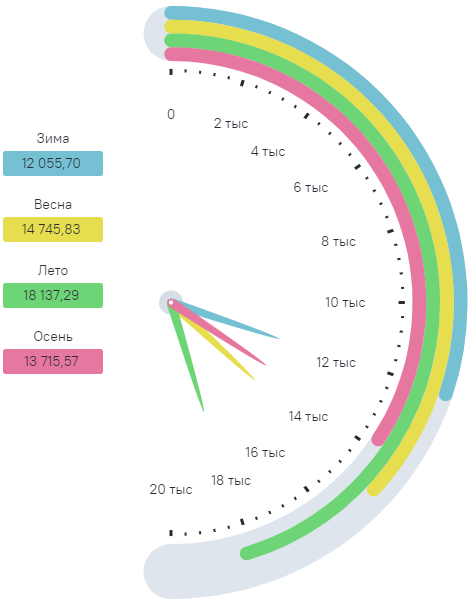

      • вручную - ограничивается настройками Начальный угол и Конечный угол;


    • img Начальный угол - поле ввода значения угла. По умолчанию значение 180;

    • img Конечный угол - поле ввода значения угла. По умолчанию значение 0;

    • img Наложение значений - при нажатии включает/выключает наложение значений в категорийной области датчика. По умолчанию настройка включена;

  • Шкала - настройки внешнего вида шкалы:

    • img Расположение - выпадающий список с вариантами возможного расположения:

      • внутри - значение по умолчанию;
      • снаружи;
    • img Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #DFE5ED;

    • img Сегментация - выпадающий список с возможными типами сегментации:

      • все - значение по умолчанию
      • основные;
      • дополнительные;
      • нет;
    • img Цвет сегментации - при нажатии открывается окно с палитрой цветов для делений шкалы. По умолчанию установлено значение #8F94A5;

    • img Скругление углов - при нажатии включает/выключает скругление углов в категорийной области датчика. По умолчанию настройка включена;

  • Ось - настройки внешнего вида оси:

    • img Значение оси - переключатель:

      • авто - автоматическое определение значений оси. Значение по умолчанию;
      • вручную - ручное определение значений оси с возможностью задать минимальное и максимальное значение;
    • img Мин. - Макс. - поле для минимального и максимального значения оси при ручном управлении;

    Мин. - Макс. активно при значении вручную в настройке Значение оси. Может быть указан только один параметр, второй будет рассчитан автоматически.

    Максимальное значение оси = максимальному значению агрегата второго показателя. При отсутствии показателя устанавливается значение 100. Минимальное значение оси = минимальному значению агрегата третьего показателя. В случае отсутствия показателя устанавливается значение 0.

    • img Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

    • img Начертание - кнопки:

      • img жирный;
      • img курсив;
    • img Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

    Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

    • img Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #8F98A5;

    • img Наклон - dыпадающий список с возможными вариантами наклона подписи:

      • по умолчанию - значение по умолчанию
      • радиальный;
      • тангенциальный;
    • img Расстояние - ползунок для установки расстояния. По умолчанию значение 8;

  • Стрелка - настройки внешнего вида стрелки:

    • img Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

    • img Длина - кнопки:

      • img S;
      • img M - значение по умолчанию;
      • imgL;

Легенда

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.

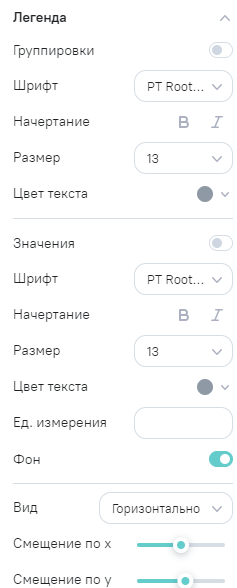

Перечень всех настроек блока Легенда:

  • img Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

  • img Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • img Начертание - кнопки:

    • img жирный;
    • img курсив;
  • img Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

  • img Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #8F98A5;

  • img Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

  • img Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • img Начертание - кнопки:

    • img жирный;
    • img курсив;
  • img Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

  • img Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #8F98A5;

  • img Ед. измерения - поле для ввода единицы измерения значения;

  • img Фон - при нажатии включает/выключает отображение фона у значения. Цвет фона у значений аналогичен цветам категорий;

  • img Вид - при нажатии выпадает список доступных положений:

    • горизонтально;
    • вертикально - значение по умолчанию;
  • img Смещение по x - ползунок, регулирующий смещение легенды по горизонтали;

  • img Смещение по y - ползунок, регулирующий смещение легенды по вертикали;

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.

  • img Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

  • img Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

  • img Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.


Перечень всех настроек блока Название:

  • img Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

  • img Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

  • img Начертание - кнопки:

    • img жирный - значение по умолчанию;
    • img курсив;
    • img подчеркнутый;
  • img Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

  • img Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

  • img Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку img, отобразятся настройки блока.


Перечень всех настроек блока Вид:

  • img Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

  • img Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
