Диаграмма потоков (sankey)

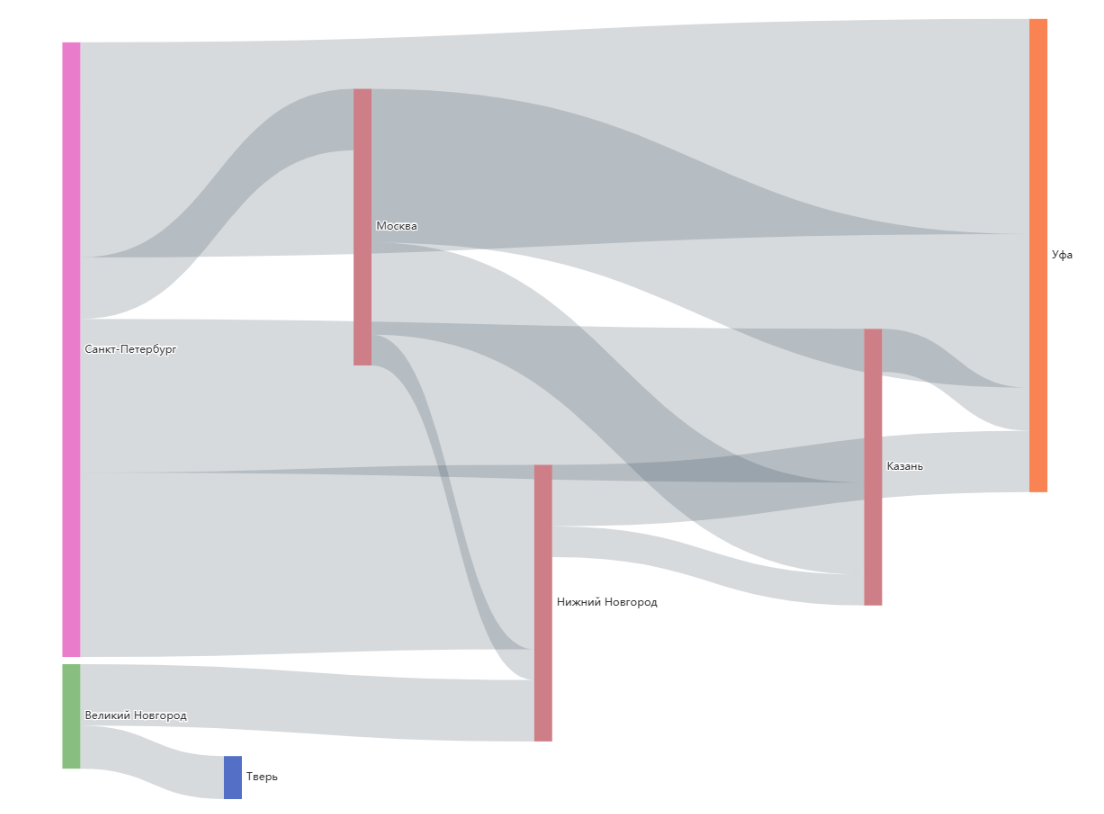

Диаграмма потоков используется для иллюстрации бизнес-процессов. Отражает ключевые шаги, интенсивность протекания на каждом участке. Линии могут соединяться или разветвляться. Ширина линий напрямую связана с долей потока: чем больше параметр, тем толще линия. Связываемые вещи называются узлами, а соединения — линками.

Чтобы выбрать тип виджета Диаграмма потоков, нажмите на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенные в область группы-строки виджета используются для формирования узлов-категории, по которой строится диаграмма;

• поля модели, включенные в область группы-столбцы виджета используются для формирования целевых и дополнительных узлов;

• агрегация промежуточных значений по полю модели, включенному в область столбцов виджета определяет значения потоков и их соотношение.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• вывод включенных в данные виджета групп и агрегатов, отображающихся в качестве столбцов;

• фильтрация исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• сортировка значений групп и агрегированных данных по одному или нескольким полям;

• настройка форматирования цветом;

• фильтрация данных виджета;

• многоуровневая сортировка данных виджета.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Диаграмма потоков отображаются следующие настройки:

• Информация о виджете;

• Диаграмма;

• Подписи;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Диаграмма

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Диаграмма:

• Расположение - кнопки возможного расположения:

  • горизонтальное - значение по умолчанию;
  • вертикальное;

• Толщина узла - ползунок для установки размера узла от 0 до 100. По умолчанию значение 30;

• Сбросить позицию узлов активна после изменения настроек узлов, позволяет вернуться к настройкам по умолчанию.

• Изгиб - ползунок для установки изгиба потоков диаграммы от 0 до 100. По умолчанию значение 30;

• Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 60;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Подписи:

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Тип - при нажатии раскроется список доступного отображения значения:

  • значение - значение по умолчанию;
  • процент;

• Отображать процент дополнительно/Отображать значение дополнительно - при нажатии включает/выключает отображение дополнительного значения в невыбранном типе. По умолчанию настройка выключена;

Название настройки зависит от выбранного значения в настройке Тип. При включении дополнительное значение отображается в скобочках у подписи.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • по умолчанию - значение по умолчанию;
  • справа;
  • слева;

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 10;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
