Круговая диаграмма

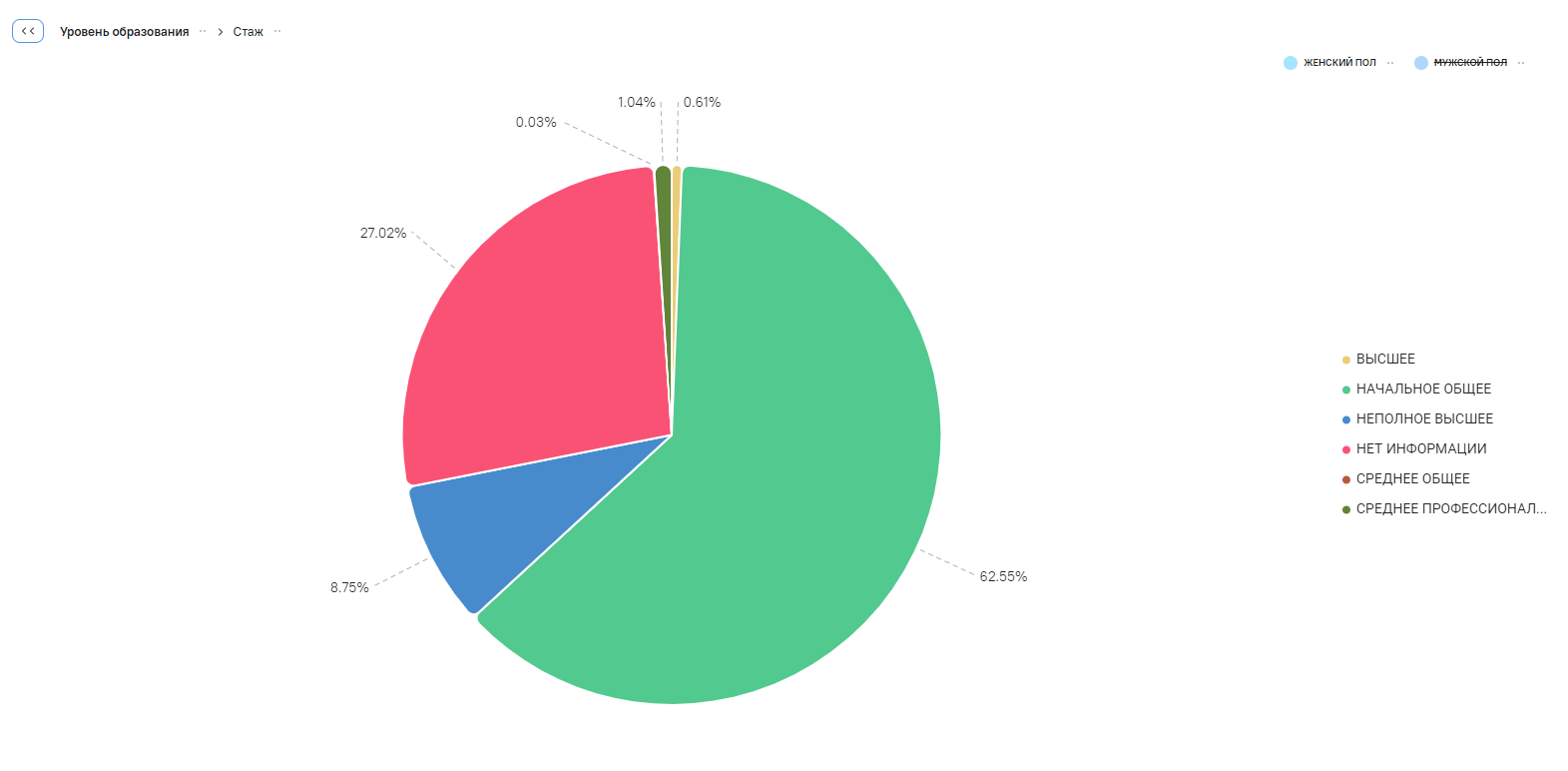

Круговая диаграмма - показывает пропорциональное соотношение между категориями за счет деления круга на пропорциональные сектора (сегменты). Данные отображаются в виде круговой диаграммы.

Тип виджета Круговая диаграмма устанавливается при нажатии на кнопку  на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• поле модели, включенное в область группировок виджета, используется для формирования состава секторов круговой диаграммы;

Количество выводимых группировок в виджете - 1000.

• агрегация промежуточных значений по полю модели, включенному в область столбцов виджета, определяет значения по каждому из секторов и их соотношение.

Настройка данных для виджета этого типа должна включать:

1. Добавление поля данных модели для формирования состава секторов.
2. Добавление поля данных модели для формирования показателя, распределение значений которого будет характеризовать виджет.
3. Настройка типа агрегации промежуточных значений показателя.

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• сортировка агрегированных данных, группировок (а на их основе секторов полученной диаграммы) по одному или нескольким используемым полям модели;

• выбор цвета сектора на вкладке форматирование;

• настройка внешнего вида на вкладке вид;

• фильтрация значений поля, определяющего состав секторов;

• фильтрация значений поля данных отображаемого показателя;

• отображение детальной информации (названия сектора и значения показателя) при наведении курсора мыши на выбранный сектор. В детальной информации отображается вид агрегации значения на диаграмме и у значения группы отображается цвет используемый на секторе диаграммы;

• при настройке множества группировок при проваливании отображается значение выбранной группы, в хлебных крошках при проваливании группа выделяется жирным шрифтом.  При наличии большого количество значений группировок не вмещающихся в одну строку, значения располагаются в одну строку с возможностью перемещения по ним с помощью кнопок-стрелок. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране;

• по умолчанию на диаграмме всегда отображается значения первого показателя, остальные показатели зачеркнуты. Включение\отключение демонстрации показателей происходит по нажатию на него. На диаграмме отображается всегда только значение одного показателя. При нажатии на зачеркнутый показатель он становится активным, на диаграмме применяются значения выбранного показателя. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка - стрелочка по нажатии на которую можно раскрыть остальные показатели.

На диаграмме отображаются только поля с числовой агрегацией. Если для поля задана не числовая агрегация (текст, дата и т. д), то данное поле не будет отображаться на диаграмме.

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Круговая диаграмма отображаются следующие настройки:

• Информация о виджете;

• Пропорции;

• Легенда;

• Подписи;

• Отрицательные значения;

• Группировка значений;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

Пропорции

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Пропорции:

• Диаграмма - настройки параметров диаграммы:

  • Размер - ползунок для установки размера. По умолчанию значение 70;

• Секторы - настройки параметров секторов:

  • Расстояние - ползунок для установки расстояния. По умолчанию значение 2;

  • Скругление - ползунок для установки скругления границы. По умолчанию значение 8;

Легенда

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Легенда:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• Вид - при нажатии выпадает список доступных положений:

  • горизонтально;
  • вертикально - значение по умолчанию;

• Расположение - выпадающий список с вариантами возможного расположения:

  • справа - значение по умолчанию;
  • слева;
  • сверху;
  • снизу;

• Иконка - при нажатии раскрывается список доступных иконок:

  • квадрат - значение по умолчанию;
  • круг;
  • точка;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 10;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Подложка - при нажатии включает/выключает отображение подложки легенды. По умолчанию настройка выключена;

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

По кнопке Добавить настройку добавляются дополнительные настройки.

По кнопке Удалить настройку удаляются дополнительные настройки.

Перечень всех настроек блока Подписи:

• заголовок - при двойном клике доступно поле для изменения названия;

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Тип - при нажатии раскроется список доступного отображения значения:

  • значение - значение по умолчанию;
  • процент;

• Отображать процент дополнительно/Отображать значение дополнительно - при нажатии включает/выключает отображение дополнительного значения в невыбранном типе. По умолчанию настройка выключена;

Название настройки зависит от выбранного значения в настройке Тип. При включении дополнительное значение отображается в скобочках у подписи.

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • внутри - значение по умолчанию;
  • снаружи;

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

• Показатели - при нажатии открывается список настроенных показателей с возможностью множественного выбора. Если показатель выбран в списке - он будет отображаться в превью виджета, если не выбран - будет скрыт из превью. По умолчанию выбраны все нескрытые показатели;

Новые добавленные нескрытые показатели по умолчанию будут отображаться выбранными.

Отрицательные значения

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Отрицательные значения:

• Как абсолютные значения - доли секторов рассчитываются от модуля числа, данные отображаются в легенде. Значение по умолчанию;

• Не имеют доли - сектора не отображаются на диаграмме, данные отображаются в легенде;

• Не учитываются - сектора не отображаются на диаграмме, данные не отображаются в легенде.

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;
