Пузырьковая диаграмма

Данный тип диаграммы может отобразить:

• Точечная диаграмма - показывает связь между значениями X и Y, объединяя их в отдельные точки данных;

• Пузырьковая диаграмма -  отображает трехмерные данные в двумерном пространстве, где точки данных заменены пузырьками, причем их размер служит дополнительным (третьим) измерением данных. В дополнение к значениям X и значениям Y, наносимым на точечную диаграмму, на пузырьковой диаграмме показаны также значения Z (размер).

Пузырьковая диаграмма часто используются для представления финансовых данных. Пузырьки разных размеров позволяют визуально выделить конкретные значения.

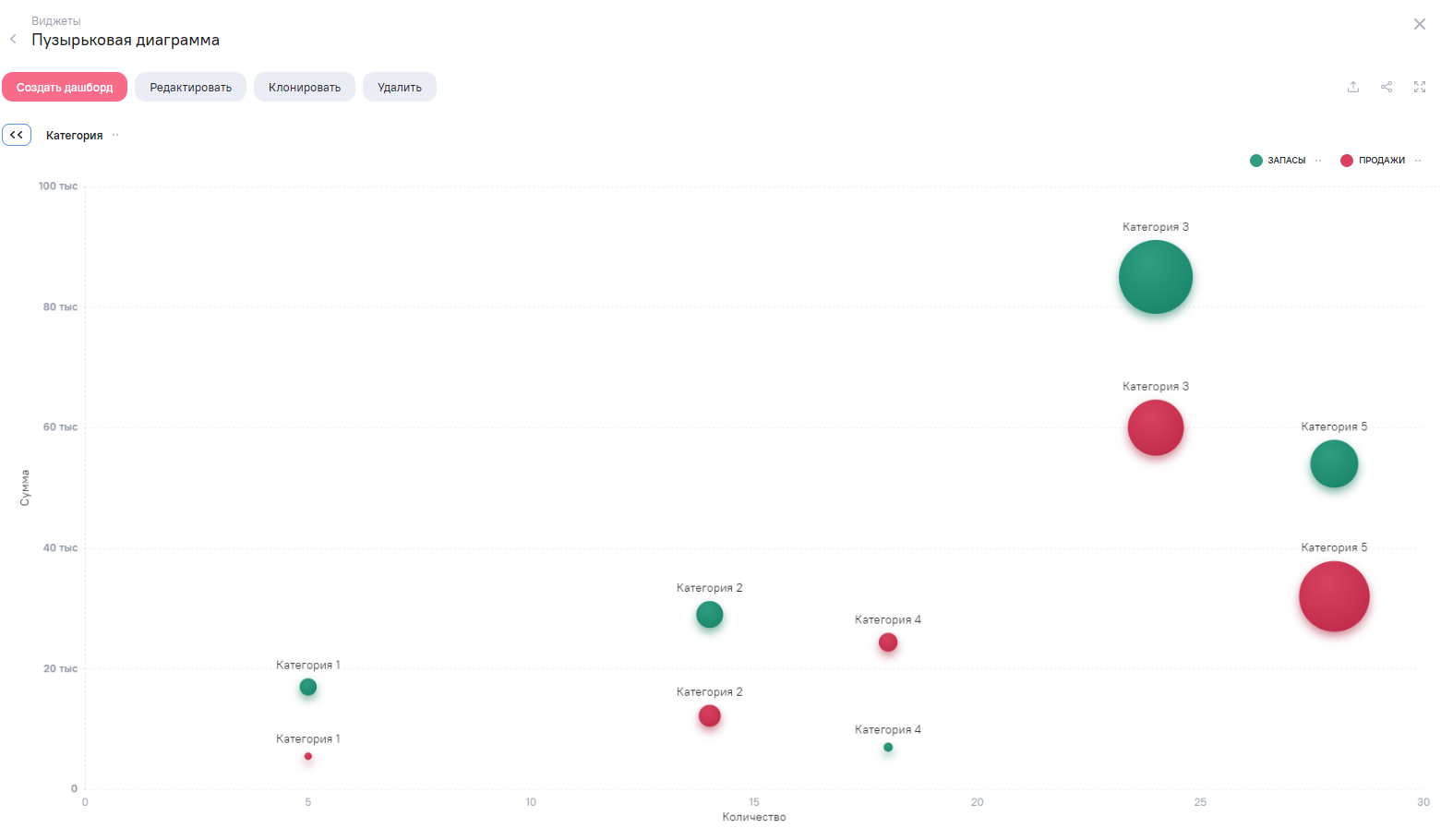

Тип виджета Пузырьковая диаграмма устанавливается при нажатии на кнопку на вкладке Вид области основных настроек виджета. Чтобы сформировать виджет, выберите необходимые поля из вкладки Данные и установите тип агрегации данных.

Принцип построения данного типа виджета заключается в следующем:

• Х - (числовые или категориальные данные) диапазон значений с определенным шагом, полученный из агрегированных данных;

• У - (числовые или категориальные данные) диапазон значений с определенным шагом, полученный из агрегированных данных;

• Z - значение, преобразованное в диаметр пузырька на графике - для вычисления относительного размера точек диаграммы (не требуется для построения точечной диаграммы).

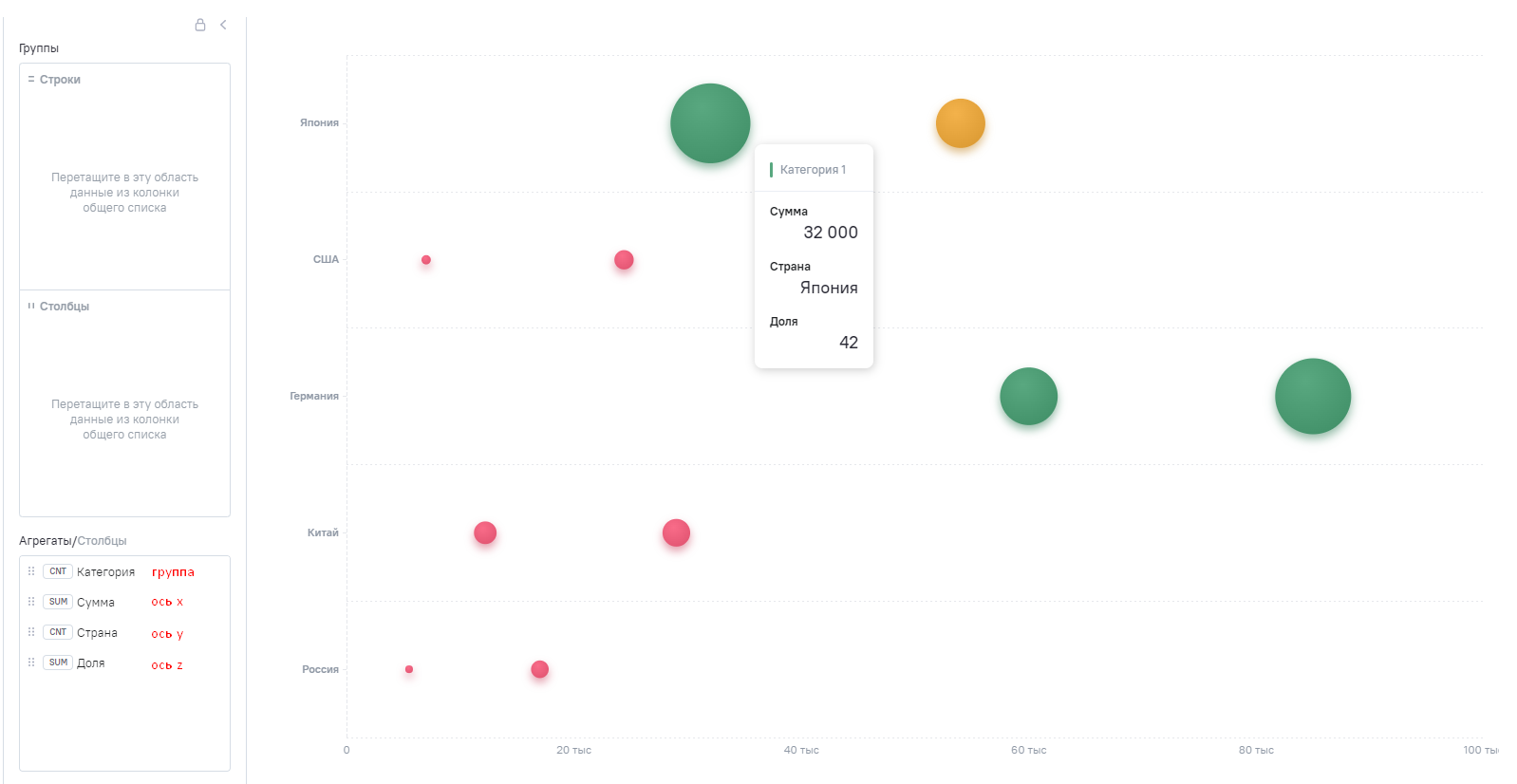

Построение диаграммы на основе данных без группировок: минимум 3 поля для точечной диаграммы или 4 поля для пузырьковой диаграммы добавленных в столбцы:

• первый столбец - для формирования категорий;

• второй столбец - диапазон значения для оси Х (возможно строковое значение);

• третий столбец - диапазон значений для оси У (возможно строковое значение);

• четвертый столбец - значение для оси Z (от значения зависит размер пузырька).

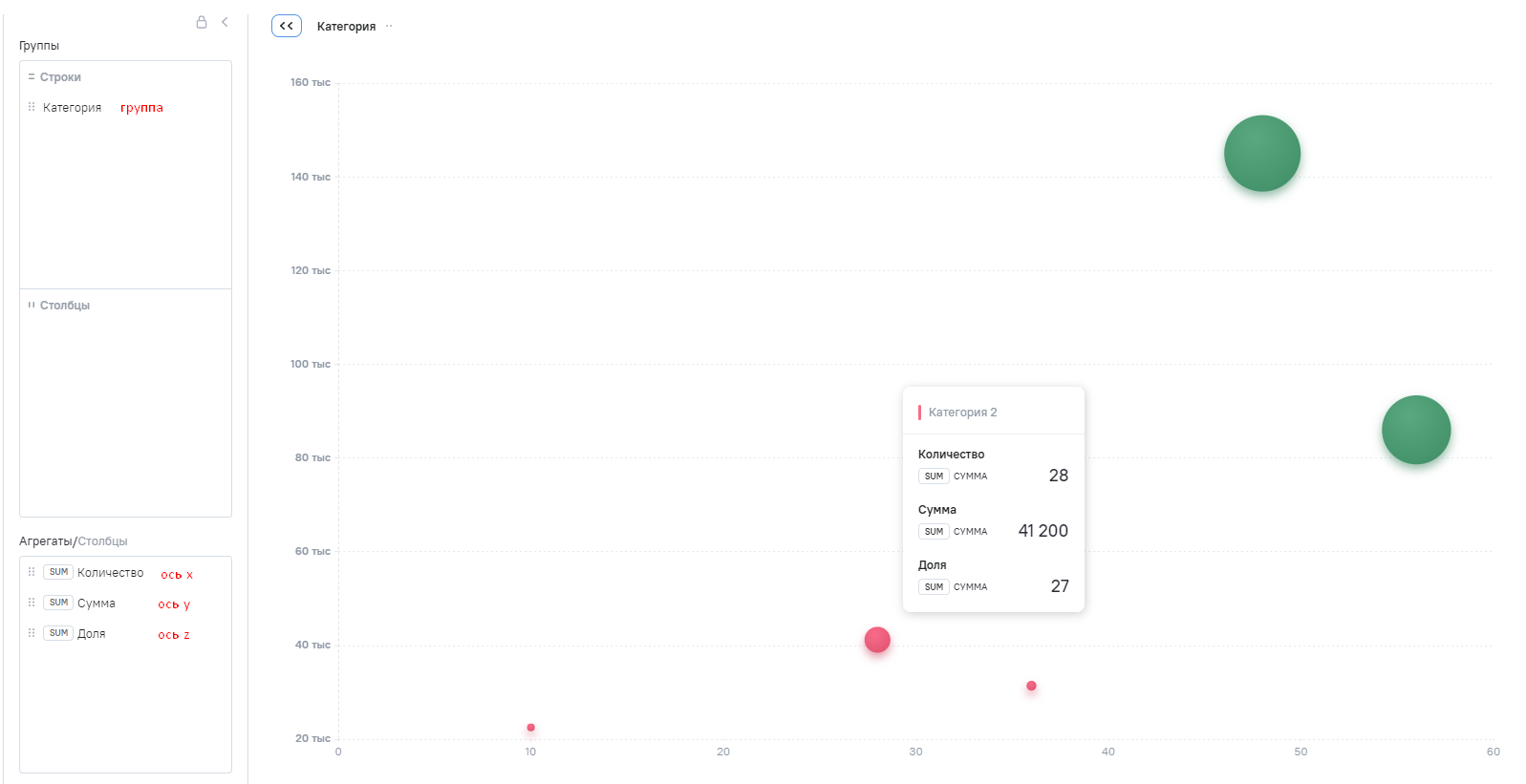

Построение диаграммы на основе сгруппированных данных по группам-строк: минимум 1 поле в группах-строках для формирования категорий, 2 поля для точечной диаграммы или 3 поля для пузырьковой диаграммы с настроенной промежуточной агрегацией:

• агрегаты первого столбца  - диапазон значения для оси Х;

• агрегаты второго столбца - диапазон значений для оси У;

• агрегаты третьего столбца - значение для оси Z (от значения зависит размер пузырька).

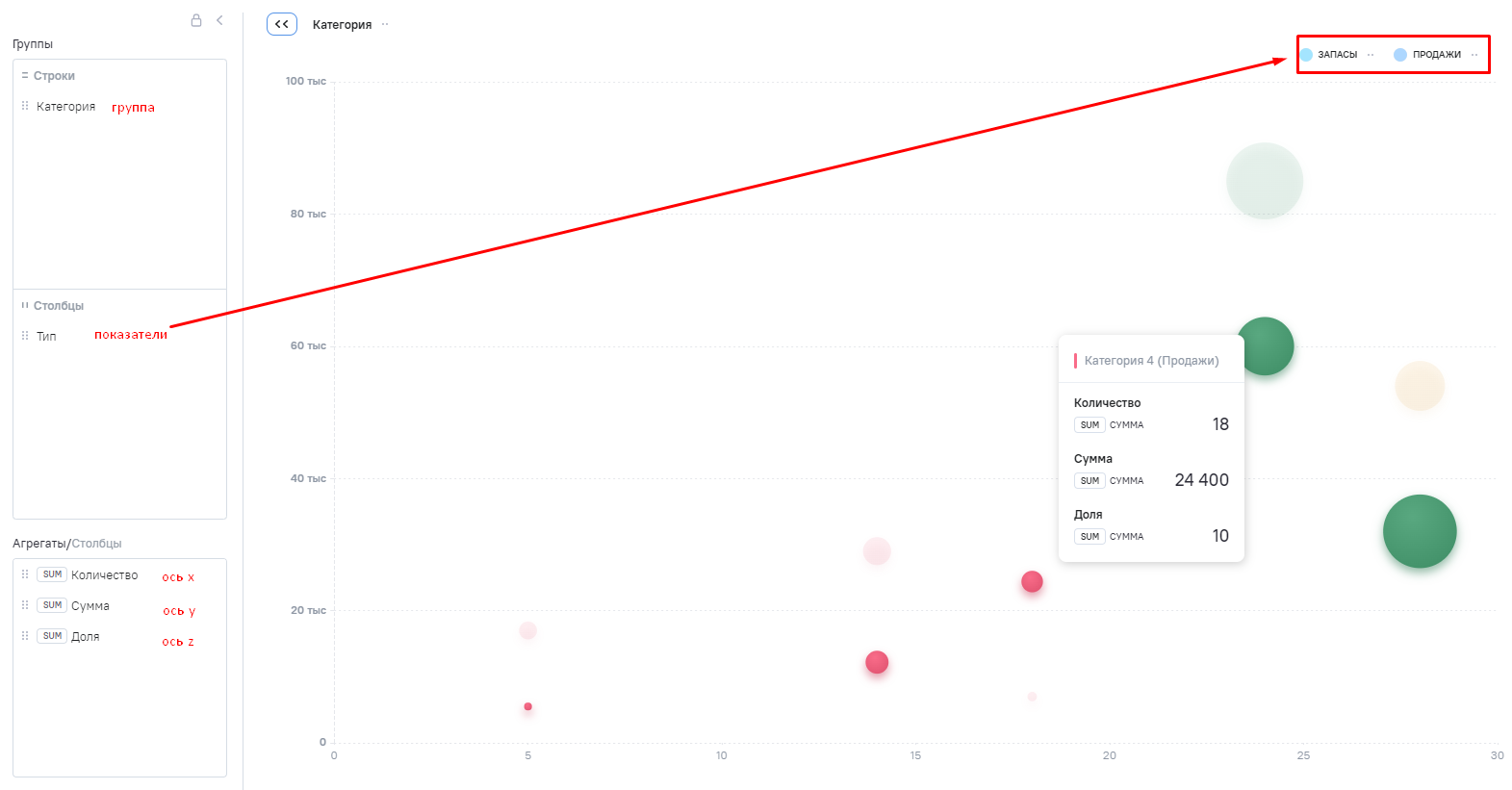

Построение диаграммы на основе сгруппированных данных по группам-строк и группам-столбцам: минимум 1 поле в группах-строках для формирования категорий, 1 поле в группах-столбцах для формирования показателей, 2 поля для точечной диаграммы или 3 поля для пузырьковой диаграммы с настроенной промежуточной агрегацией:

• агрегаты первого столбца  - диапазон значения для оси Х;

• агрегаты второго столбца - диапазон значений для оси У;

• агрегаты третьего столбца - значение для оси Z (от значения зависит размер пузырька).

Возможности

Для данного типа виджета интерфейс предоставляет следующие стандартные возможности:

• фильтрация данных исходных строк и агрегированных данных по одному или нескольким полям модели (включая не используемые в составе виджета);

• выбор цветового форматирование диаграммы на плоских данных:

  • для точечной - раскраски по полю формирующему ось Y (третье поле), по полю в категориях (первое поле);

  • для пузырьковой - раскраска по полю формирующему ось Z (четвертое поле), по полю в категориях (первое поле);

• выбор цветового форматирование диаграммы на группированной таблице:

  • для точечной  - раскраска по полю в категориях (поля в группах строк), по полю формирующему ось Y (второе поле в агрегатах поле);

  • для пузырьковой - раскраска по полю в категориях (поля в группах строк) , по агрегату поля формирующего ось z (третье поле в агрегатах);

• выбор цветового форматирование диаграммы на сводной таблице:

  • для точечной - раскраски по полю в категориях (поля в группах строк), по показателям (полю в группах столбцах) или по агрегату поля формирующего ось Y (второе поле в агрегатах);

  • для пузырьковой - раскраска по показателям (поле в группах столбцах), по агрегату поля формирующего ось Z (третье поле в агрегатах) или раскраска по полю в категориях (поля в группах строк);

• настройка показателей и внешнего вида на вкладке вид;

• фильтрация значений поля;

• фильтрация значений агрегата поля;

• отображение детальной информации при наведении курсора мыши на выбранный пузырек/точку. При наведении на точку в подсказке отобразятся значения двух измерений - x и y, при наведении на пузырек три измерения- x, y и z;

• при настройке множества группировок (групп-строк) в диаграммах на основе группированных данных при проваливании отображается значение выбранной группы, в хлебных крошках при проваливании группа выделяется жирным шрифтом. При наличии большого количество значений группировок не вмещающихся в одну строку, значения располагаются в одну строку с возможностью перемещения по ним с помощью кнопок-стрелок. Значения группировок автоматически перемещаются так, чтобы значение текущего уровня группировки отображалось на экране;

• включение\отключение демонстрации показателей происходит в диаграмме на основе группированных данных по группам-строк и группам-столбцов по нажатию на него. При наличии большого количества показателей не вмещающихся в одну строку появляется кнопка - стрелочка по нажатии на которую можно раскрыть остальные показатели;

• зуммирование (возможность приближения/отдаления виджета) с помощью прокрутки колеса мыши увеличивая/уменьшая масштаб или разводя в стороны пальцы на планшете (жест pinch).

Внешний вид виджета

При переходе на вкладку Вид для виджета типа Пузырьковая диаграмма отображаются следующие настройки:

• Информация о виджете;

• Подписи;

• Группировка значений;

• Оси;

• Название;

• Вид.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

На вкладке Внешний вид отображаются настройки внешнего вида диаграммы.

Информация о виджете

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Информация о виджете:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка выключена;

• текст - поле ввода текстовой информации. По умолчанию значение отсутствует;

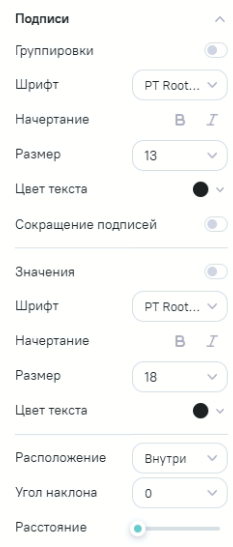

Подписи

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Подписи:

• Группировки - при нажатии включает/выключает отображение подписей группировок. По умолчанию настройка выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 13;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Значения - при нажатии включает/выключает отображение значений. По умолчанию выключена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Расположение - выпадающий список с вариантами возможного расположения:

  • внутри - значение по умолчанию;
  • сверху;
  • снизу;
  • справа;
  • слева;

• Угол наклона - выпадающий список с вариантами углов:

  • -90;
  • -75;
  • -60;
  • -45;
  • -30;
  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Расстояние - ползунок для установки расстояния. По умолчанию значение 24;

Группировка значений

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Видимых элементов - поле ввода количества видимых элементов. По умолчанию значение 3;

• Заголовок - поле ввода наименования заголовка итоговой строки. По умолчанию значение Прочее;

Оси

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Оси:

• заголовок - при двойном клике доступно поле для изменения названия;

• Скрыть ось - позволяет скрыть ось на виджете. Значок скрытой оси отображается постоянно;

• Показать ось - позволяет отобразить ось на виджете. Значок скрытой оси отображается постоянно;

Если на оси не настроен ни один показатель, ось не отобразится в виджете несмотря на настройку.

• Настройка оси - переход в окно настроек оси;

При наведении на ось, на которой находится показатель - подсвечивается бирюзовым цветом, остальные становятся более прозрачными.

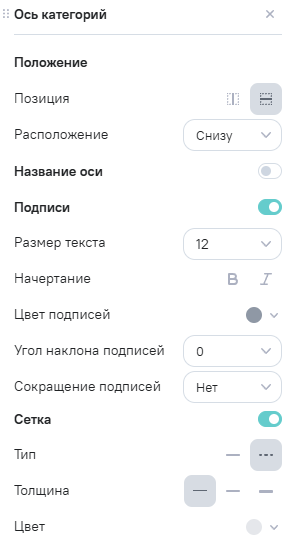

Ось категорий

Позволяет настроить горизонтальную ось.

Перечень всех настроек блока Ось категорий:

Допустимо использовать для построения категориальные данные в качестве значений оси, в этом случае ось будет служить осью категорий.

• заголовок - при двойном клике доступно поле для изменения названия;

• Позиция - кнопки:

  • вертикально;
  • горизонтально - значение по умолчанию;

• Расположение - выпадающий список с вариантами возможного расположения:

  • сверху;
  • снизу - значение по умолчанию;

• Название оси - при нажатии включает/выключает отображение наименования оси на виджете. По умолчанию выключена;

• Подписи - при нажатии включает/выключает отображение подписей на оси. По умолчанию включена;

• Размер текста - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

• Начертание - кнопки:

  • жирный;
  • курсив;

• Цвет подписей - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #8F98A5;

• Угол наклона подписей - при нажатии выпадает список с углами наклона подписей:

  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Сокращение подписей - при нажатии включает/выключает сокращения подписей. По умолчанию настройка выключена;

Сокращенная подпись имеет длину 30 символов.

• Сетка - при нажатии включает/выключает отображение сетки;

Тип, Толщина, Цвет активно при включенной настройке Сетка.

• Тип - кнопки:

  • сплошная линия;
  • пунктирная линия - значение по умолчанию;

• Толщина - кнопки:

  • тонкая - значение по умолчанию;
  • средняя;
  • жирная;

• Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #E5E7EB;

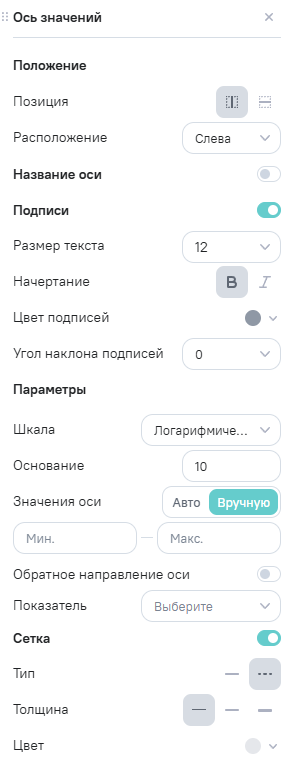

Ось значений

Позволяет настроить вертикальную ось.

Перечень всех настроек блока Ось значений:

Допустимо использовать для построения категориальные данные в качестве значений оси, в этом случае ось будет служить осью категорий.

• заголовок - при двойном клике доступно поле для изменения названия;

• Позиция - кнопки:

  • вертикально - значение по умолчанию;
  • горизонтально;

• Расположение - выпадающий список с вариантами возможного расположения:

  • справа;
  • слева - значение по умолчанию;

• Название оси - при нажатии включает/выключает отображение наименования оси на виджете. По умолчанию выключена;

• Подписи - при нажатии включает/выключает отображение подписей на оси. По умолчанию включена;

• Размер текста - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 12;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;

• Цвет подписей - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #8F98A5;

• Угол наклона подписей - при нажатии выпадает список с углами наклона подписей:

  • 0 - значение по умолчанию;
  • 30;
  • 45;
  • 60;
  • 70;
  • 90;

• Шкала - при нажатии выпадает список типов шкал:

  • равномерная - значения равноудалены друг от друга. Значение по умолчанию;
  • логарифмическая - используется для отображения широкого диапазона величин. Значения, которые попадают на график, отличаются на много порядков. Основание логарифма 10;
  • процентная - возле значения оси добавляется значок % для отображения процентных значений, расположение значений аналогично равномерной;

• Основание - поле для изменения основания логарифмической шкалы;

Основание активно при значении логарифмическая в настройке Шкала.

• Значение оси - переключатель:

  • авто - автоматическое определение значений оси. Значение по умолчанию;
  • вручную - ручное определение значений оси с возможностью задать минимальное и максимальное значение;

• Мин. - Макс. - поле для минимального и максимального значения оси при ручном управлении;

Мин. - Макс. активно при значении вручную в настройке Значение оси. Может быть указан только один параметр, второй будет рассчитан автоматически.

• Обратное направление оси - при нажатии включает/выключает обратное направление оси;

• Сетка - при нажатии включает/выключает отображение сетки;

Тип, Толщина, Цвет активно при включенной настройке Сетка.

• Тип - кнопки:

  • сплошная линия;
  • пунктирная линия - значение по умолчанию;

• Толщина - кнопки:

  • тонкая - значение по умолчанию;
  • средняя;
  • жирная;

• Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение #E5E7EB;

Название

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Название:

• Отображение - при нажатии включает/выключает отображение в виджете. По умолчанию настройка включена;

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение шрифт из блока настроек Вид;

• Начертание - кнопки:

  • жирный - значение по умолчанию;
  • курсив;
  • подчеркнутый;

• Размер - при нажатии раскрывается список с размерами шрифта. По умолчанию значение 18;

Максимальный размер шрифта 64, так же доступен ручной ввод значения размера шрифта.

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

• Цвет фона - при нажатии открывается окно с палитрой цветов. По умолчанию значение #FFFFFF;

Вид

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

Перечень всех настроек блока Вид:

• Шрифт - при нажатии раскрывается список доступных шрифтов. По умолчанию значение PT Root UI;

• Цвет текста - при нажатии открывается окно с палитрой цветов. По умолчанию значение #202224;

Показатели

На вкладке Показатели отображается список показателей с возможностью их настройки.

По умолчанию блок настроек свернут. Нажмите на кнопку , отобразятся настройки блока.

При нажатии на кнопку , выбранный показатель будет скрыт, для отображения показателя необходимо нажать .

Возле каждого показателя есть кнопка перехода в настройку форматирования.

Перечень всех настроек блока Показатели:

• Точки диаграммы - настройки точек на диаграмме:

  • Тип - при нажатии выпадает список типов маркеров:

    • круг - значение по умолчанию;
    • квадрат;
    • треугольник;
    • ромб;
    • звезда;

  • Размер - ползунок для установки размера. По умолчанию значение 7;

• Граница - настройка визуализации границы:

  • Тип - кнопки:

    • сплошная линия - значение по умолчанию;
    • пунктирная линия;

  • Цвет - при нажатии раскрывается окно с палитрой цветов. По умолчанию значение не выбран;

  По умолчанию цвет границы определяется форматированием. Если форматирование не задано, то берется цвет по умолчанию.

  • Толщина - ползунок для установки толщины. По умолчанию значение 1;

• Заливка - настройка заливки точек:

  • Тип - кнопки:
    • сплошная - значение по умолчанию;
    • градиентная;
    • текстурная;

  Для градиентная и текстурная, если настроено форматирование с использованием нескольких цветов, применяется только первый цвет.

  • Прозрачность - ползунок для установки насыщенности примененного цвета заливки. По умолчанию значение 0;
